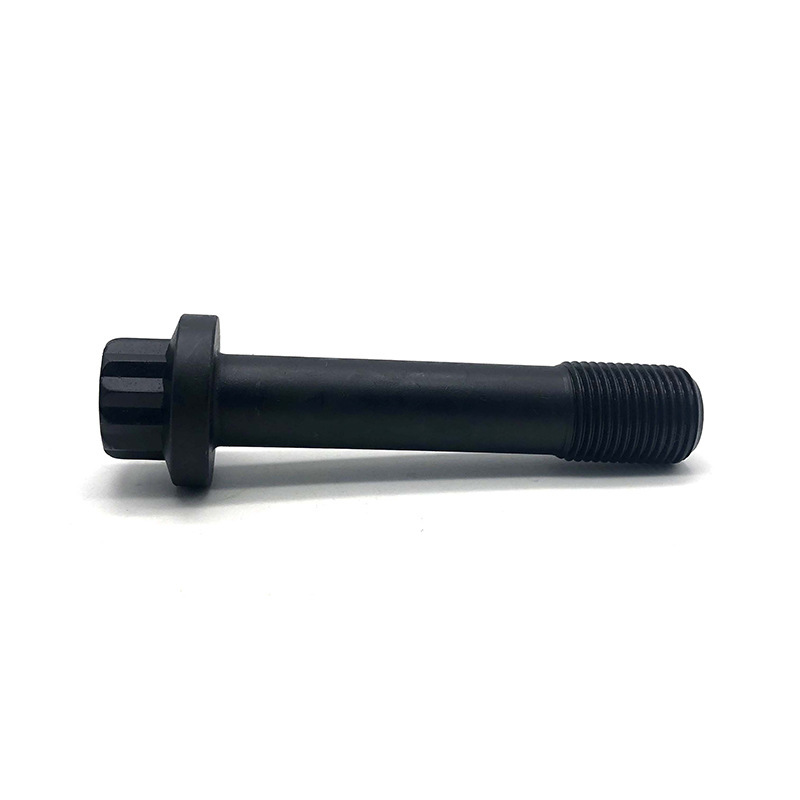

12 Винт со шлицевым фланцем

Винт Xiaoguo® с 12-шлицевым фланцем имеет 12-гранную головку, которая идеально сочетается с накидным гаечным ключом. Даже в ограниченном пространстве им можно управлять. По сравнению с шестигранной головкой рабочее пространство уменьшено на 50%. Приходите и узнайте цену образца, чтобы испытать быструю установку.

Отправить запрос

Описание продукта

Введение в материалы

Выбор материалов для винтов с 12-шлицевым фланцем очень разнообразен и в основном делится на четыре категории: углеродистая сталь, легированная сталь, нержавеющая сталь и специальные сплавы. Выбор материала зависит от ваших конкретных требований к прочности, коррозионной стойкости, рабочей температуре и стоимости.

(1) Углеродистая сталь

Углеродистая сталь является наиболее широко используемым и экономически эффективным вариантом. Благодаря различным процессам термообработки (закалка + отпуск) можно получить различные степени прочности от 4,8 до 12,9 для удовлетворения различных требований к нагрузке. Он подходит для общей промышленности, автомобильных конструкций, строительства и общего машиностроения.

(2) Легированная сталь

Добавляя в углеродистую сталь такие элементы, как хром, молибден и никель, а затем подвергая ее точной термической обработке, механические свойства стали можно значительно улучшить. Прочность чрезвычайно высока, он обладает превосходными свойствами усталостной прочности и ударопрочности. Винт с 12-шлицевым фланцем из легированной стали широко используется в системах автомобильной подвески, салонах двигателей, болтах башен ветряных турбин и тяжелой строительной технике.

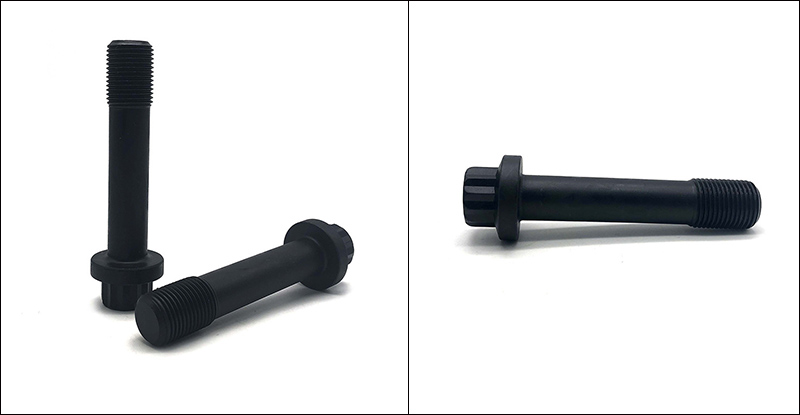

12 Spline Flange Screw

(3) Нержавеющая сталь

Основное преимущество нержавеющей стали заключается в присущей ей устойчивости к коррозии. Среди них наиболее распространенным типом является 304 (A2), который подходит для пищевой промышленности и использования на открытом воздухе; в то время как 316 (A4) был специально разработан с добавлением молибдена, что делает винт с 12-шлицевым фланцем особенно подходящим для сред с высоким содержанием соленых брызг и высококоррозионных сред, таких как океан, прибрежные районы, химические заводы и т. д.

（4）Специальный сплав

К специальным материалам сплавов относятся хром-молибден, титан, жаропрочные сплавы, алюминиевые сплавы, латунь и т. д. Они разработаны с учетом конкретных требований клиентов к рабочим характеристикам, таким как устойчивость к высоким температурам, легкий вес, проводимость и немагнетизм. В основном для специальных отраслей промышленности, таких как аэрокосмическая, гоночная, медицинская, нефтехимическая и электротехническая.

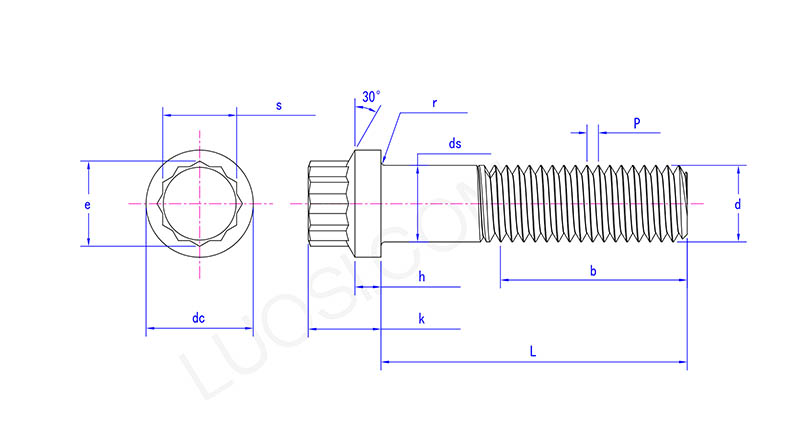

12 Spline Flange Screw

Пн.	М22	М24	М27	М30	М33	М36	М39	М42	М45	М48	М52
P	2.5	3	3	3.5	3.5	4	4	4.5	4.5	5	5
постоянный ток макс.	33.3	38.1	38.1	42.8	47.5	52.3	57	61.7	66.5	76	76
мин постоянного тока	32.68	37.48	37.48	42.18	46.88	51.56	56.26	60.96	65.76	75.26	75.26
Дс Макс	22	24	27	30	33.0	36	39	42.0	45.0	48	52
дс мин	21.79	23.79	26.79	29.79	32.75	35.75	38.75	41.75	44.75	47.75	51.7
е мин	25.4	27.7	27.7	34.6	36.90	41.60	47.30	47.30	53.10	57.70	57.70
час максимум	6.9	7.98	7.98	9.21	9.62	10.82	12.71	12.56	15.65	16.1	16.1
час мин	6.54	7.35	7.35	8.78	9.19	10.39	12.28	12.13	15.13	15.58	15.58
к макс	22.36	25.56	25.56	28.96	32.0	35.2	38.3	41.4	44.7	51.03	51.03
К мин	22.04	25.24	25.24	28.54	31.6	34.80	37.90	41.00	44.30	50.57	50.57
г макс	1	1.2	1.20	1.4	1.60	1.60	1.80	1.80	2.00	2.20	2.20
р мин	0.75	0.95	0.95	1.15	1.35	1.35	1.55	1.55	1.75	1.82	1.82
с макс	22	24	24	30	32.00	36.00	41.00	41.00	46.0	50.0	50.0
с мин	21.79	23.79	23.79	29.79	31.75	35.75	40.75	40.75	45.75	49.75	49.75

Класс производительности и предел прочности

Класс производительности является основным показателем, определяющим прочность винта с 12-шлицевым фланцем. Общие классы производительности и соответствующие им пределы прочности на разрыв следующие:

(1) Класс 8,8: Минимальная прочность на разрыв составляет около 800 МПа (около 116 000 фунтов на квадратный дюйм), что соответствует диапазону прочности от средней до высокой и является наиболее широко используемым.

（2）Класс 10,9: Минимальная прочность на разрыв составляет примерно 1000 МПа (около 145 000 фунтов на квадратный дюйм), что подходит для сценариев, требующих высокопрочных соединений.

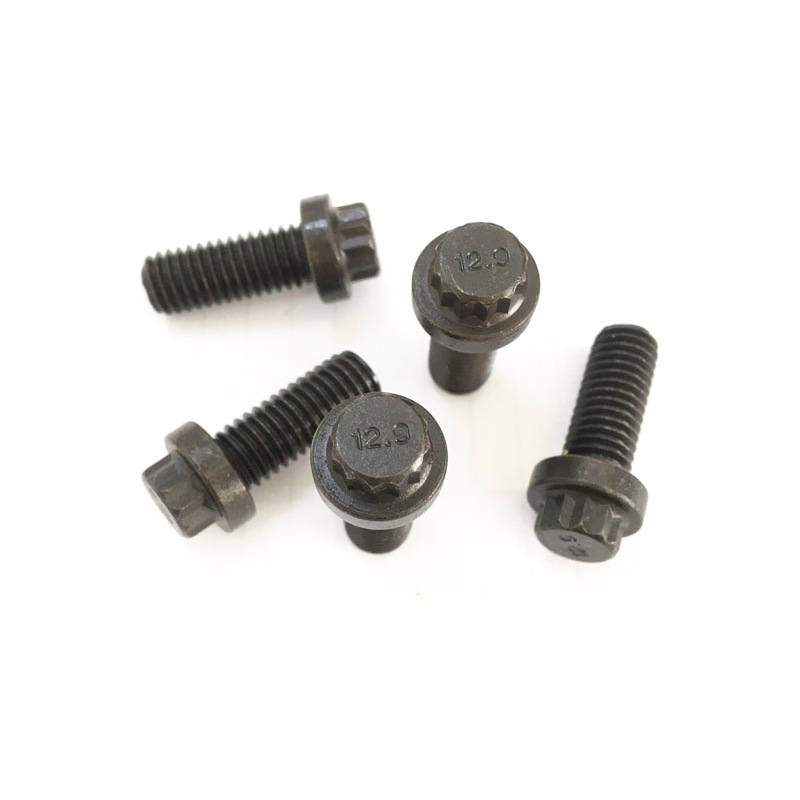

(3) Марка 12,9: Минимальная прочность на разрыв составляет примерно 1220 МПа (около 177 000 фунтов на квадратный дюйм), что является одним из самых высоких уровней прочности среди легированных сталей.

（4）Мандаринский класс 5: предел прочности на разрыв составляет примерно 120 000 фунтов на квадратный дюйм, что эквивалентно метрическому классу 8,8.

（5）Американский стандарт класса 8: предел прочности на разрыв составляет примерно 150 000 фунтов на квадратный дюйм, что эквивалентно метрическому классу 10,9.
