Шлицевые болты с 12 зубьями и фланцем

Шлицевые болты с 12 зубьями и фланцем часто подходят для проектов, требующих прочных и противоскользящих соединений. Это может обеспечить лучший крутящий момент и предотвратить проскальзывание болтов во время процесса затяжки. Болты производства завода Xiaoguo® соответствуют стандарту исполнения MS 14157B-1978.

Отправить запрос

Описание продукта

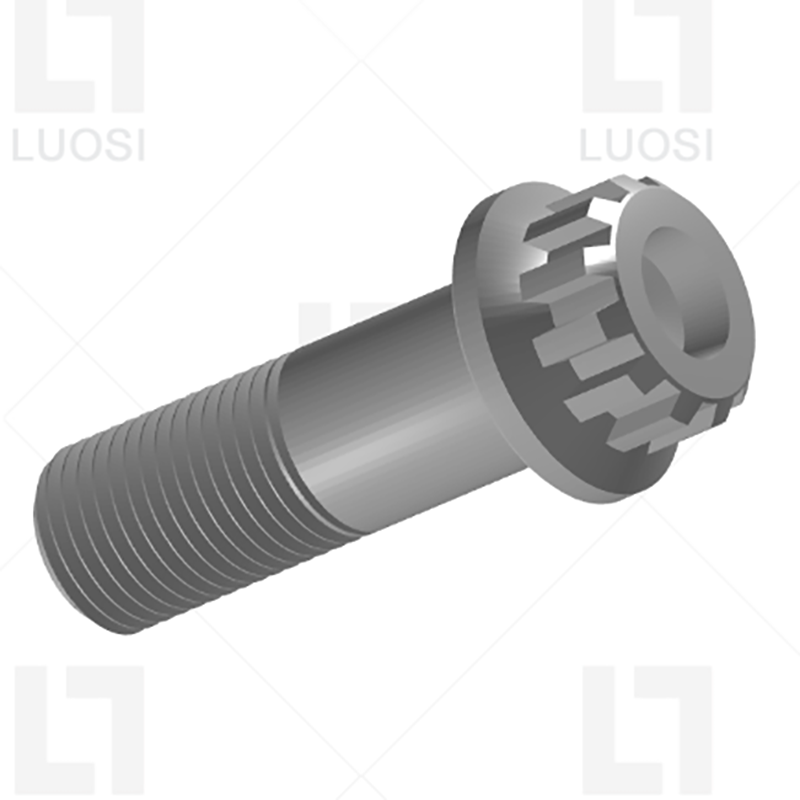

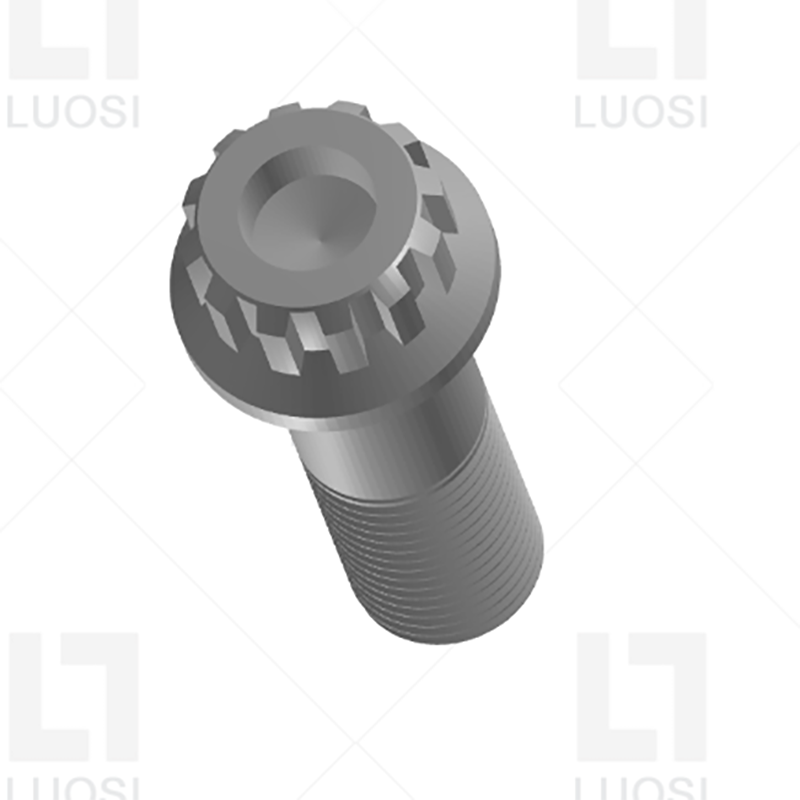

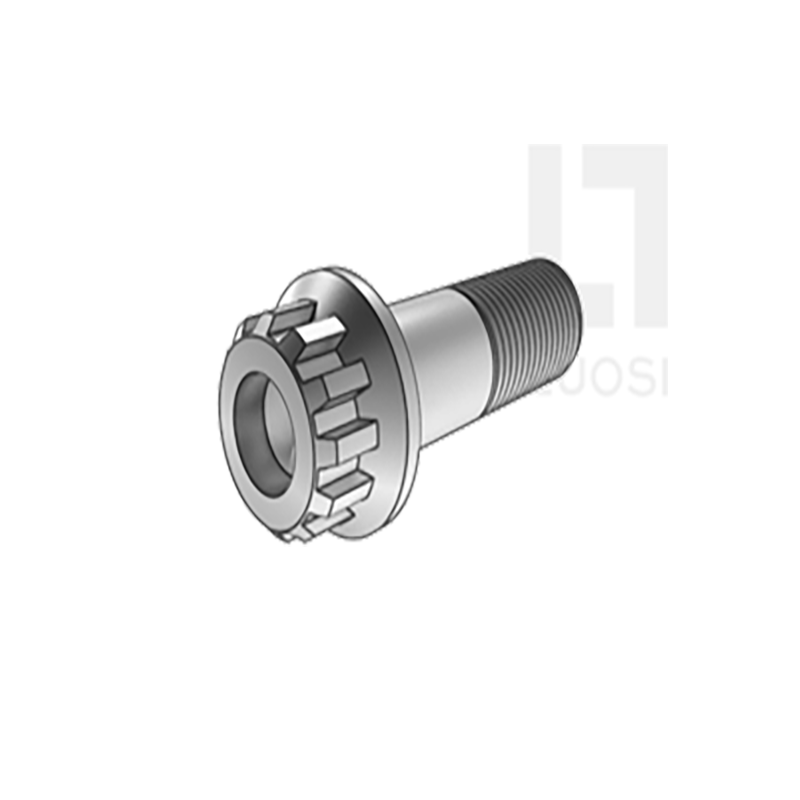

Головка шлицевых болтов с 12 зубьями и фланцем имеет 12 зубьев, которые могут плотно прилегать к соответствующему шлицевому торцовому ключу. В его нижней части имеется фланец типа прокладки, позволяющий увеличить площадь контакта с соединяемым материалом.

Особенности продукта

Шлицевые болты с 12 зубьями и фланцем имеют уникальную конструкцию, состоящую из шлица с 12 зубьями и фланца. Шлицей с 12 зубьями обеспечивает больше точек приложения силы, что делает операцию затяжки более точной и плавной. Фланцы рассеивают давление, повышают стабильность соединения и предотвращают ослабление болтов.

Эти болты можно прикрепить к основанию лопасти ветряной турбины. На лопастной болт действует центробежная сила 20 тонн. Он может выдерживать нагрузки. Шлицевая головка выдерживает гидравлический крутящий момент 1000 Н·м. Фланец может предотвратить растрескивание корня композитного материала из-за микродвижений. Его необходимо заменять каждые пять лет, а каждое поврежденное лезвие стоит целых 250 000 долларов США.

Для шлицевых болтов с 12 зубьями требуются соответствующие шлицевые отвертки. Они могут передавать огромный крутящий момент без снятия изоляции, что намного превосходит болты с шестигранной головкой. Встроенный фланец функционирует аналогично прокладке, поэтому вы можете сэкономить на дополнительных компонентах. Он отлично подходит для обслуживания тяжелого оборудования.

Шлицевые болты с 12 зубьями и фланцем подделать непросто. У большинства людей нет сплайн-инструментов. Фланцы могут удерживать болты в неподвижном состоянии при вибрации, и они используются на общественной технике или железнодорожных путях, где существует риск кражи. Для помещений с высокой вибрацией (компрессоры, генераторы) их можно надежно закрепить. Сплайн-драйвер не выйдет. Вариант с зубчатым фланцем может повредить поверхность. Стопорная шайба не требуется.

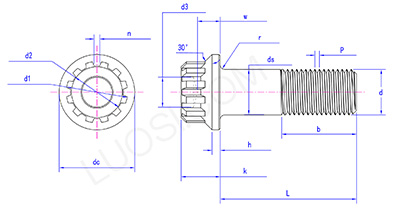

Параметры продукта

Пн.	1/4	16 мая	3/8	16 июля	1/2	16 сентября	5/8	3/4	7/8
P	28	24	24	20	20	18	18	16	14
постоянный ток макс.	0.438	0.531	0.649	0.75	0.828	0.938	1.05	1.23	1.438
мин постоянного тока	0.428	0.521	0.639	0.74	0.818	0.928	1.04	1.22	1.428
к макс	0.26	0.322	0.347	0.403	0.46	0.515	0.572	0.61	0.71
К мин	0.25	0.312	0.337	0.393	0.45	0.505	0.562	0.6	0.7
час максимум	0.055	0.071	0.079	0.092	0.112	0.122	0.133	0.165	0.19
час мин	0.035	0.051	0.059	0.072	0.092	0.102	0.113	0.145	0.17
б мин	0.55	0.638	0.708	0.803	0.878	0.97	1.04	1.201	1.367
д3 макс	0.19	0.225	0.27	0.33	0.39	0.45	0.51	0.58	0.66
d3 мин.	0.15	0.185	0.23	0.29	0.35	0.41	0.47	0.54	0.62
ч мин	0.135	0.162	0.197	0.228	0.254	0.289	0.327	0.38	0.438
Дс Макс	0.2495	0.312	0.3745	0.473	0.4995	0.5615	0.624	0.749	0.874
дс мин	0.2485	0.311	0.3735	0.436	0.4985	0.5605	0.623	0.748	0.873
d1 макс.	0.381	0.456	0.531	0.679	0.753	0.828	0.901	1.124	1.27
d1 минута	0.373	0.447	0.522	0.668	0.742	0.817	0.89	1.112	1.258
д2 макс	0.324	0.389	0.455	0.585	0.651	0.717	0.782	0.978	1.107
d2 мин.	0.318	0.383	0.448	0.578	0.644	0.711	0.774	0.97	1.099
п макс	0.037	0.043	0.05	0.061	0.068	0.073	0.079	0.097	0.108
н мин	0.031	0.037	0.043	0.054	0.06	0.065	0.071	0.088	0.099
г макс	0.041	0.041	0.057	0.057	0.057	0.057	0.073	0.073	0.073
р мин	0.031	0.031	0.047	0.047	0.047	0.047	0.063	0.063	0.063
