Надежная зажимная гайка

Надежная клинч-гайка представляет собой отличное решение для случаев, когда требуется прочная и постоянная точка крепления с резьбой для тонких листов. Соответствие разнообразным спецификациям является преимуществом Xiaoguo® для поставщиков.

Модель:QIB/IND CLA

Отправить запрос

Описание продукта

По сравнению со сварными гайками, гайки Dependable Clinching не вызывают тепловых деформаций, не изменяют структуру металла, не повреждают покрытия и не создают риска образования дыма. Их быстрее устанавливать и зачастую они прочнее при использовании на тонких листах.

По сравнению с закладными гайками или гайками PEM, наша гайка обеспечивает более прочное и долговечное соединение, которое лучше выдерживает вибрацию. Им не нужны эти сложные детали клетки, и их работа не зависит от натяжения пружины.

В отличие от заклепочных гаек, для установки надежной зажимной гайки не требуется доступ к задней стороне. Обычно они более устойчивы к выталкиванию и располагаются ниже с той стороны, где они установлены.

Детали продукта:

Надежные клинч-гайки имеют большую ценность: они быстры в использовании, прочны, надежны, экономят деньги, предоставляют больше возможностей для дизайна и более безопасны для окружающей среды. Они являются ключевой частью современной обработки листового металла.

Что будет дальше? Заставляя их работать со сверхпрочными сталями и более легкими сплавами, сочетая их с интеллектуальными системами установки, которые проверяют качество на ходу, изготавливая меньшие размеры для электроники и используя более специализированные покрытия. Гайки будут продолжать оставаться важным, развивающимся решением для создания прочных и эффективных сборок во всем мире.

Как это работает?

Надежные зажимные гайки — это крепеж, который остается на месте после установки, в него уже встроена часть гайки. Его основание имеет небольшие выступы или рифления. Когда вы вставляете его внутрь, под высоким давлением листовой металл вокруг него изгибается в эти выступы. Это создает прочный механический замок, устойчивый к вибрациям. Этот процесс холодной штамповки означает, что вам не нужна сварка или клей.

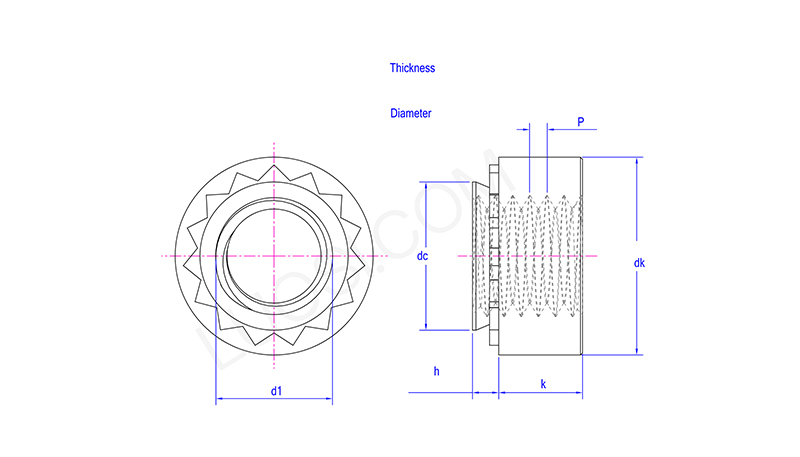

Пн.	М2,5-2	М3-0	М3-1	М3-2	М3.5-0	М3,5-1	М3,5-2	М4-0	М4-1	М4-2	М5-0
P	0.45	0.5	0.5	0.5	0.6	0.6	0.6	0.7	0.7	0.7	0.8
постоянный ток макс.	4.2	4.2	4.2	4.2	4.73	4.73	4.73	5.38	5.38	5.38	6.33
дк мин	6.05	6.05	6.05	6.05	6.85	6.85	6.85	7.65	7.65	7.65	8.45
ДК Макс	6.55	6.55	6.55	6.55	7.35	7.35	7.35	8.15	8.15	8.15	8.95
К мин	1.25	1.25	1.25	1.25	1.25	1.25	1.25	1.75	1.75	1.75	1.75
к макс	1.75	1.75	1.75	1.75	1.75	1.75	1.75	2.25	2.25	2.25	2.25
h кодер	2	0	1	2	0	1	2	0	1	2	0
час максимум	1.38	0.77	0.97	1.38	0.77	0.97	1.38	0.77	0.97	1.38	0.77
Толщина монтажной пластины мин.	1.4	0.8	1	1.4	0.8	1	1.4	0.8	1	1.4	0.8
Диаметр монтажных отверстий мин.	4.22	4.22	4.22	4.22	4.75	4.75	4.75	5.41	5.41	5.41	6.35
Диаметр крепежных отверстий макс.	4.3	4.3	4.3	4.3	4.83	4.83	4.83	5.49	5.49	5.49	6.43
d1	М2,5	М3	М3	М3	М3,5	М3,5	М3,5	М4	М4	М4	М5
