Болт с квадратной головкой класса А

Имеющиеся на складе машинные болты с квадратной головкой класса A имеют квадратную конструкцию и квадратную головку. Они могут обеспечить механическую блокировку против скручивания, что может повысить уровень безопасности в конкретных рабочих условиях.

Отправить запрос

Описание продукта

Машинный болт с квадратной головкой класса А — это тип крепежа с квадратной головкой. Он состоит из квадратной головки и стержня с резьбой. Обычно он используется в сочетании с квадратными или шестигранными гайками или может быть непосредственно ввинчен в резьбовые отверстия. Болты с квадратной головкой были основным крепежом с 19 по начало 20 века. Они широко использовались в строительстве инфраструктуры, такой как мосты и железные дороги, благодаря простоте ковки и отличным характеристикам устойчивости к скручиванию. В настоящее время, благодаря своим уникальным конструктивным преимуществам, он по-прежнему используется в тяжелой технике, железнодорожных путях, обслуживании оборудования и реставрации старинных зданий.

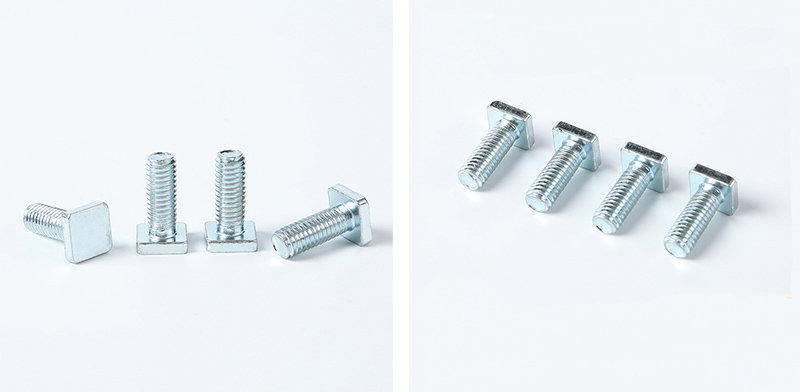

Grade A Square Head Machine Bolt

Структурные характеристики

Краткое изложение структурных характеристик машинного болта с квадратной головкой класса А: взаимосвязь между геометрическими особенностями и функциональным дизайном.

Структурные компоненты Ключевые особенности Основные функции

Голова квадратной формы, широкие противоположные стороны, большая высота. Обеспечивает передачу высокого крутящего момента, функцию противоскольжения, удобен для сборки вслепую и удобен для нанесения меток.

Шейка Плоская шейка (предотвращает вращение), фланец (подшипник), короткий штифт (направляющая) Механическая защита от вращения, защита поверхности заготовки, направляющая для глухих отверстий

Секция вала Частичная резьба (гладкая часть вала) Выдерживает сдвиговую нагрузку, обеспечивает точное позиционирование и предотвращает концентрацию напряжений в резьбе

Резьбовая часть В основном крупные зубья, допуск 6g. Высокопрочное соединение, надежно взаимодействующее с гайкой.

Тип конца: Плоский конец/Скошенный конец/Цилиндрический конец. Подходит для различных условий установки.

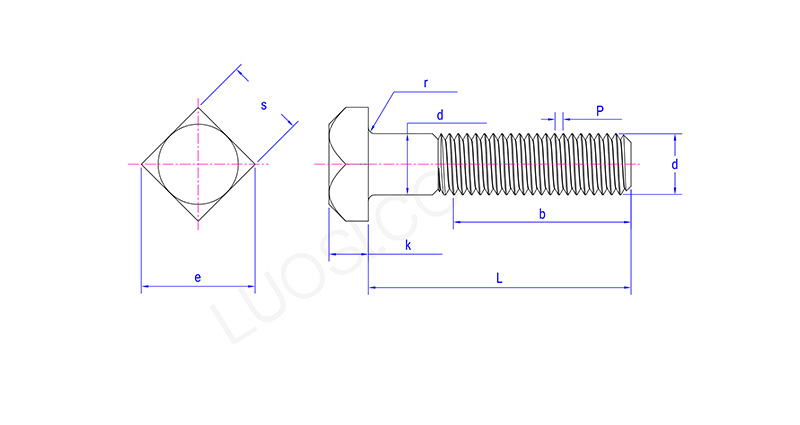

Grade A Square Head Machine Bolt

Пн.	3/8	16 июля	1/2	5/8	3/4	7/8	1	1-1/8	1-1/4	1-3/8	1-1/2
P	16\|24\|32	14\|20\|28	13\|20\|28	11\|18\|24	10\|16\|20	9\|1420	8\|1220	7\|12\|18	7\|12\|18	6\|12\|18	6\|12\|18
Дс Макс	0.388	0.452	0.515	0.642	0.768	0.895	1.022	1.149	1.277	1.404	1.531
с макс	0.562	0.625	0.75	0.938	1.125	1.312	1.5	1.688	1875	2.062	2.25
с мин	0.544	0.603	0.725	0.906	1.088	1.269	1.45	1.631	1.812	1.994	2.175
е макс	0.795	0.884	1.061	1.326	1.591	1.856	2.121	2.386	2.652	2.917	3.182
е мин	0.747	0.828	0.995	1.244	1.494	1.742	1.991	2.239	2.489	2.738	2.986
к макс	0.268	0.316	0.348	0.444	0.524	0.62	0.684	0.78	0.876	0.94	1.036
К мин	0.232	0.278	0.308	0.4	0.476	0.568	0.628	0.72	0.812	0.872	0.964
г макс	0.03	0.03	0.03	0.06	0.06	0.06	0.09	0.09	0.09	0.09	0.09
р мин	0.01	0.01	0.01	0.02	0.02	0.02	0.03	0.03	0.03	0.03	0.03

Подготовка перед применением

Прежде чем вы планируете использовать машинный болт с квадратной головкой класса А, мы рекомендуем вам проверить эти элементы.

（1）Подтвердите соответствие характеристик болтов.

Спецификация резьбы: Убедитесь, что диаметр и шаг резьбы болта с квадратной головкой точно такие же, как у соответствующей гайки или резьбового отверстия.

Выбор длины: Длина болта должна быть такой, чтобы после затяжки гайки на конце болта были видны 2–3 полные витки резьбы.

Размеры головки: убедитесь, что ширина квадратной головки соответствует размеру отверстия используемого ключа.

Уровень прочности: выберите соответствующий уровень по мере необходимости.

（2）Проверьте положение отверстий заготовки.

Круглое отверстие против квадратного отверстия: обычные болты с квадратной головкой могут проходить через круглое отверстие. Однако, если требуется защита от проворачивания, на заготовке должна быть предварительно просверлена установочная поверхность для квадратного отверстия, позволяющая вставить шейку с квадратной головкой.

Допуск на диаметр: диаметр круглого отверстия должен быть на 0,5–1,0 мм больше диаметра стержня болта.

Скругление углов отверстия: если головка машинного болта с квадратной головкой класса А должна полностью прилегать к поверхности заготовки, отверстие должно быть закругленным или потайным.

(3) Очистка и смазка

Удалите с резьбы масляные пятна, железные опилки, старые покрытия и другой мусор.

Для материалов из нержавеющей стали или высокотемпературных сред рекомендуется нанести на резьбу антиадгезионный агент или смазку на основе дисульфида молибдена.

Для обычных болтов из углеродистой стали можно нанести небольшое количество масла для снижения коэффициента трения.
