Плоская шайба большого диаметра

Плоская шайба Xiaoguo Inventory® с большим внешним диаметром имеет гладкую поверхность без заусенцев, плотно прилегает и может использоваться в сочетании с уплотнительными компонентами для повышения пыленепроницаемости, маслоотделения и водонепроницаемости.

Отправить запрос

Описание продукта

Плоская шайба большого наружного диаметра и стандартная плоская шайба существенно различаются по внешнему виду, функциям и сценариям применения.

Проект	Стандартная плоская шайба	Плоская шайба большого диаметра
Внутренний диаметр	6,4 мм	6,4 мм
Внешний диаметр	12 мм	18 мм
Толщина	1,6 мм	1,6 мм
Контактная зона	1 раз	2,25 раза
Распределение давления	Как правило, подходит для твердых поверхностей, таких как металлы.	Отлично, может эффективно защитить мягкие материалы
Стоимость сырья	Низкий	Выше (больше по площади)
Вес единицы	Свет	Тяжелее (та же спецификация)

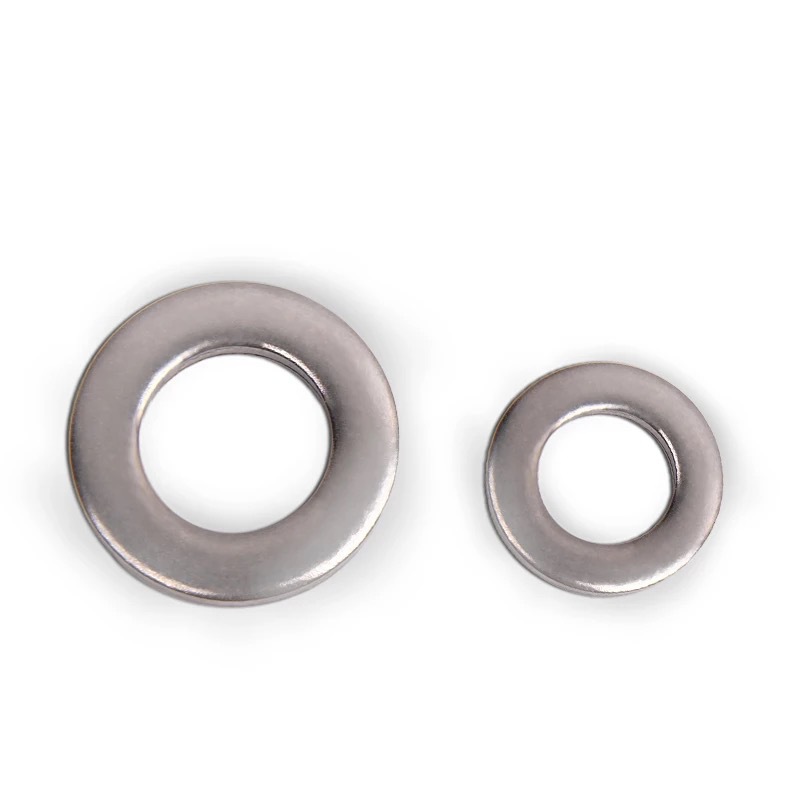

Сравнение размеров (на примере M6)

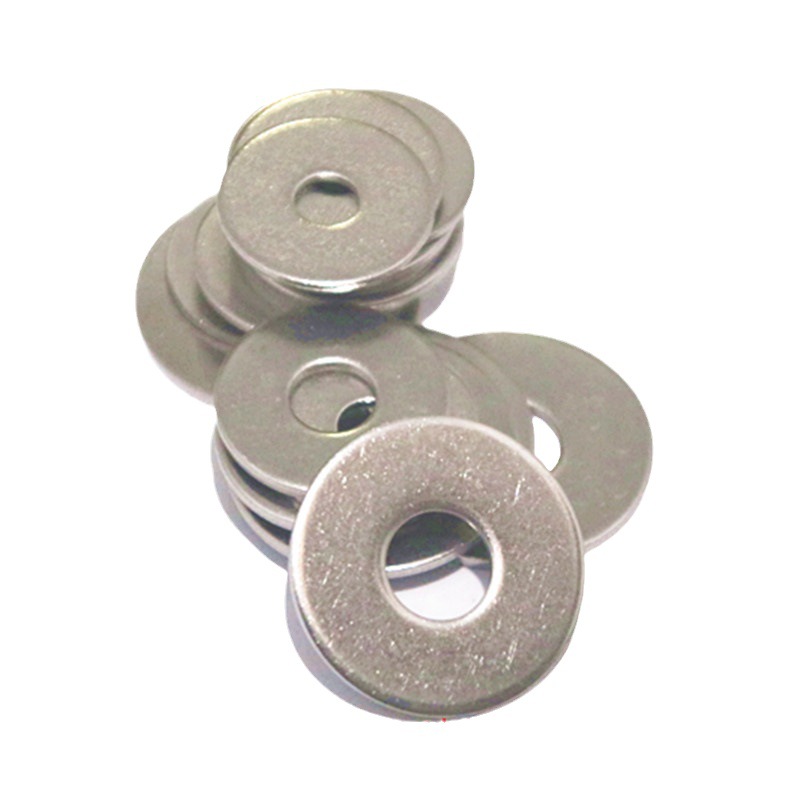

Large OD Flat Washer

Этапы использования

Метод использования плоской шайбы с большим внешним диаметром не сложен, но соблюдение правильной последовательности операций может обеспечить наилучший защитный эффект.

(1) Убедитесь, что характеристики совпадают.

Проверьте размер болта: внутреннее отверстие плоской шайбы с большим внешним диаметром должно быть немного больше внешнего диаметра болта.

Также убедитесь, что внешний диаметр шайбы достаточно велик, чтобы полностью закрыть отверстия в детали, которую вы крепите. Если отверстие имеет длинную прорезь или изношено, внешний край шайбы должен перекрывать отверстие как минимум на 5 мм.

Подумайте о материале и о том, куда он идет. Для влажных мест на открытом воздухе, возле океана или в химических зонах используйте нержавеющую сталь 316. Для общего использования внутри помещений подойдет нержавеющая или оцинкованная углеродистая сталь марки 304.

(2) Очистите контактную поверхность.

Сотрите масло, ржавчину, остатки краски и опилки с места, где вы работаете. Также убедитесь, что обе стороны стиральной машины чистые. Если на нем есть масло, предотвращающее ржавчину, просто аккуратно протрите его тканью.

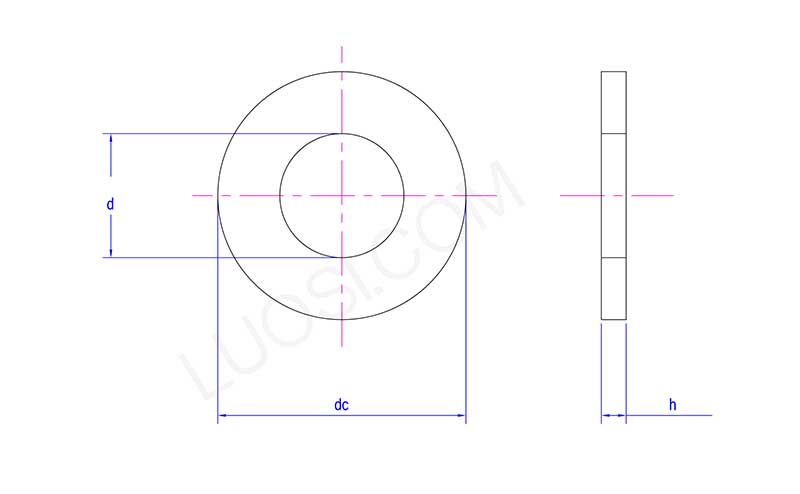

Large OD Flat Washer

Пн.	φ 16	φ 18	φ20	φ22	φ24	φ27	φ30	φ33	φ36	φ39	φ42
д макс	17.27	19.33	21.33	23.33	25.33	28.33	31.39	34.62	37.62	42.62	45.62
д мин	17	19	21	23	25	28	31	34	37	42	45
постоянный ток макс.	30	34	37	39	44	50	56	60	66	72	78
декабрь мин	29.48	33.38	36.38	38.38	43.38	49.38	55.26	58.8	64.8	70.8	76.8
час максимум	3.3	3.3	3.3	3.3	4.3	4.3	4.3	5.6	5.6	6.6	9
час мин	2.7	2.7	2.7	2.7	3.7	3.7	3.7	4.4	4.4	5.4	7

(3) Поместите шайбу

Место установки: Поместите плоскую шайбу большого наружного диаметра между головкой болта и закрепляемой деталью. Если используются мягкие материалы, такие как дерево, пластик или тонкий алюминий, рекомендуется использовать шайбы большого наружного диаметра как на головке болта, так и на стороне гайки.

Установка по центру: Убедитесь, что болт или гайка проходят через центральное отверстие шайбы. Убедитесь, что шайба плотно прилегает к поверхности заготовки — ее нельзя наклонять.

(4) Вставьте болт и затяните его вручную.

Затяните болты или гайки вручную, пока шайба не коснется поверхности; Затем отрегулируйте положение шайбы. Убедитесь, что она полностью закрывает отверстие.

(5) Затяните с рекомендованным моментом затяжки.

Правильное использование динамометрического ключа: выберите подходящее значение крутящего момента и затягивайте постепенно. Во время работы внимательно наблюдайте за шайбой и при необходимости вносите коррективы.

(6) Окончательная проверка

Взгляните на плоскую шайбу большого наружного диаметра, чтобы убедиться, что она сидит ровно и правильно на своем месте.
