Самонарезающий винт с потайной головкой и крестообразным шлицем

Самонарезающий винт Xiaoguo® с крестообразным шлицем и потайной головкой в Китае широко используется в производстве мебели, автомобильных деталей и сборки электроприборов. Конструкция привода облегчает установку. Благодаря дизайну резьбы и коническому кончику он не требует предварительного нарезания резьбы. Он обеспечивает надежный блокирующий эффект и эффективно предотвращает ослабление.

Отправить запрос

Описание продукта

Саморез с потайной головкой и крестообразным шлицем от производителяСяого®— очень распространенный тип винта. Его головка имеет форму плоского диска с крестообразным углублением на нем. Эту канавку можно затянуть с помощью крестовой отвертки. Ее отличительной особенностью является то, что она не требует предварительного сверления резьбы на заготовке – достаточно просверлить подходящее по размеру отверстие в металлической пластине, пластиковой детали или дереве и просто вкрутить его.

Он автоматически «вырежет» соответствующую внутреннюю резьбу в отверстии и надежно зафиксирует. Самонарезающие винты с крестообразным шлицем и полукруглой головкой широко используются при строительстве электрических шкафов, автомобильных салонов, сборке мебели и быстром соединении аппаратных компонентов. Они особенно подходят для эффективной установки с использованием электрических отверток на линиях массового производства.

Pan Head Cross Recess Tapping Screw

Принцип работы

Принцип работы самореза с крестообразным шлицем и потайной головкой основан на пластической деформации металла или незначительном резании, в зависимости от свойств соединяемых материалов и конструкции хвостовой части винта.

Готовое нижнее отверстие

Перед использованием саморезов необходимо просверлить или пробить направляющее отверстие в соединяемом компоненте. Функция нижнего отверстия — направлять винты и контролировать пространство для потока материала.

Формируем внутреннюю резьбу

Когда самонарезающий винт с крестообразным углублением и плоскоконической головкой вращается и продвигается в осевом направлении, конический наконечник первым входит в нижнее отверстие, вызывая небольшое расширение отверстия отверстия. Поскольку резьба больше диаметра нижнего отверстия, зубья резьбы будут оказывать радиальное сжатие на материал стенки отверстия.

Стадия блокировки

Когда винт полностью вставлен, резьбовая канавка, образованная в результате сжатия или резки, находится на одной линии с резьбой винта. Соединяемый материал подвергается небольшому отскоку в пределах предела упругости, плотно захватывая резьбу винта и создавая огромное сопротивление трения. Эта сила трения действует на них обоих одновременно, предотвращая самостоятельное ослабление винта во время вибрации или под действием внешней силы.

Pan Head Cross Recess Tapping Screw

Часто задаваемые вопросы

(1) Насколько толстые стальные пластины можно ввинчивать?

Рекомендуется, чтобы толщина соединяемых стальных пластин не превышала номинальный диаметр винтов. Мягкие материалы, такие как пластик и дерево, можно утолщать соответствующим образом.

（2）Почему при скручивании создается ощущение, что крутящий момент слишком велик, и гвоздь даже ломается?

Возможные причины и решения:

Нижнее отверстие слишком маленькое → Его следует увеличить соответствующим образом.

Чрезмерный момент затяжки → Уменьшите скорость вращения.

(3) Каков ваш минимальный объем заказа (MOQ)?

Стандартный минимальный объем заказа саморезов с потайной головкой и крестообразным шлицем составляет примерно 10 000–50 000 штук.

Pan Head Cross Recess Tapping Screw

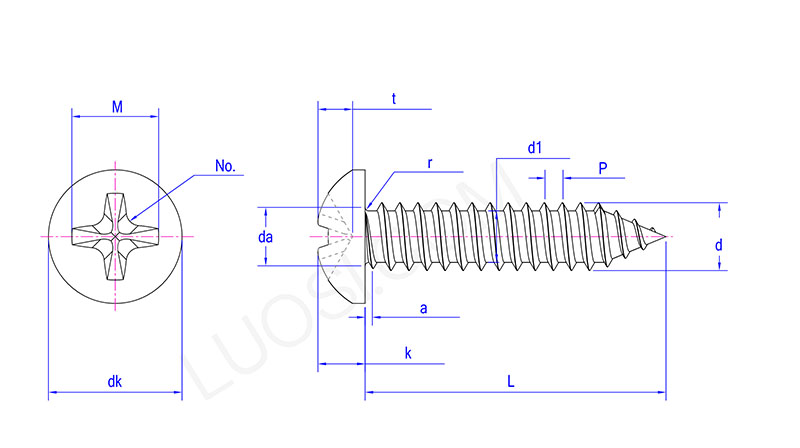

Пн.	СТ2.2	СТ2.9	СТ3.5	СТ4.2	СТ4.8	СТ5.5	СТ6.3	СТ8	СТ9.5
P	0.8	1.1	1.3	1.4	1.6	1.8	1.8	2.1	2.1
Макс	0.8	1.1	1.3	1.4	1.6	1.8	1.8	2.1	2.1
да Макс	2.8	3.5	4.1	4.9	5.6	6.3	7.3	9.2	10.7
ДК Макс	4	5.6	7	8	9.5	11	12	16	20
дк мин	3.7	5.3	6.64	7.64	9.14	10.57	11.57	15.57	19.48
к макс	1.6	2.4	2.6	3.1	3.7	4	4.6	6	7.5
К мин	1.4	2.15	2.35	2.8	3.4	3.7	4.3	5.6	7.1
р мин	0.1	0.1	0.1	0.2	0.2	0.25	0.25	0.4	0.4
Нет.	0	1	2	2	2	3	3	4	4
M	1.9	3	3.9	4.4	4.9	6.4	6.9	9	10.1
т мин	0.85	1.4	1.4	1.9	2.4	2.6	3.1	4.15	5.2
т макс	1.2	1.8	1.9	2.4	2.9	3.1	3.6	4.7	5.8
d1 макс.	1.63	2.18	2.64	3.1	3.58	4.17	4.88	6.2	7.85
d1 минута	1.52	2.08	2.51	2.95	3.43	3.99	4.7	5.99	7.59
д макс	2.24	2.9	3.53	4.22	4.8	5.46	6.25	8	9.65
д мин	2.1	2.76	3.35	4.04	4.62	5.28	6.03	7.78	9.43
