Постоянная зажимная гайка

Xiaoguo® поставляет необходимые крепежные детали по всему миру. Постоянная зажимная гайка — это постоянный крепеж, предназначенный для тонких листовых материалов. Если вы заинтересованы, мы можем предоставить бесплатные образцы.

Модель:QIB/IND CLA

Отправить запрос

Описание продукта

Постоянная клинч-гайка — это постоянный крепеж, используемый для листового металла. В отличие от обычных гаек, которые требуют сварки или нарезания резьбы, их можно быстро установить с помощью силы нажатия, создавая прочное и надежное место с резьбой для крепления предметов. Он имеет точно изготовленную направляющую и хвостовик с накаткой. При установке эти детали перемещают материал, в который они помещаются, образуя замок.

Это позволяет избежать термической деформации, исключить дополнительные действия и значительно сократить время и затраты на сборку. Эта технология идеально подходит для крупносерийного производства, требующего эффективных и надежных крепежных решений, и используется в широком спектре отраслей промышленности.

Преимущества продукта:

Главное в гайке постоянного клинча заключается в том, что она может образовывать постоянное прочное соединение непосредственно с пластичным листовым металлом или пластинами из цветных металлов без необходимости предварительного просверливания резьбы. При установке пресс вдавливает гайку постоянного зажима в материал. Его специфическая форма заставляет металл вокруг него двигаться и стекать в кольцеобразное углубление (например, накатку или канавку) под головкой и/или вокруг хвостовика.

Получаемый в результате прочный механический замок эффективно противостоит вращательным и вытягивающим силам. Эта технология также позволяет получить высокопрочную резьбовую вставку, устойчивую к вибрации, обеспечивающую прочную и надежную основу для болтового соединения.

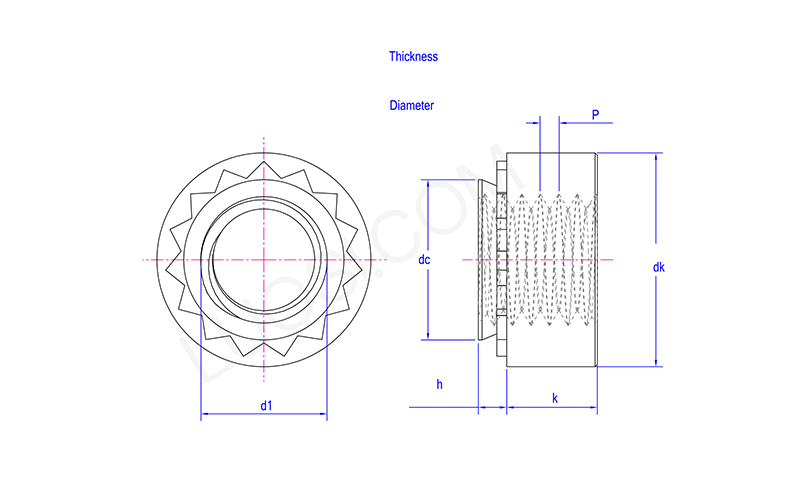

Пн.	М2-1	М2-2	М3-1	М3-2	М3,5-1	М3,5-2	М4-1	М4-2	М5-1	М5-2	М6-1
P	0.4	0.4	0.5	0.5	0.6	0.6	0.7	0.7	0.8	0.8	1
постоянный ток макс.	4.22	4.22	4.73	4.73	5.38	5.38	5.97	5.97	7.47	7.47	8.72
дк мин	6.05	6.05	6.05	6.05	6.85	6.85	7.65	7.65	9.25	9.25	11.3
ДК Макс	6.55	6.55	6.55	6.55	7.35	7.35	8.15	8.15	9.75	9.75	11.8
К мин	1.25	1.25	1.75	1.75	1.75	1.75	2.75	2.75	3.55	3.55	3.83
к макс	1.75	1.75	2.25	2.25	2.25	2.25	3.25	3.25	4.05	4.05	4.33
h кодер	1	2	1	2	1	2	1	2	1	2	1
час максимум	0.98	1.38	0.98	1.38	0.98	1.38	0.98	1.38	0.98	1.38	1.38
Толщина монтажной пластины мин.	1	1.4	1	1.4	1	1.4	1	1.4	1	1.4	1.4
Диаметр монтажных отверстий мин.	4.25	4.25	4.75	4.75	5.4	5.4	6	6	7.5	7.5	8.75
Диаметр монтажных отверстий Макс.	4.33	4.33	4.83	4.83	5.48	5.48	6.08	6.08	7.58	7.58	8.83
d1	М2	М2	М3	М3	М3,5	М3.6	М4	М4	М5	М5	М6

Каковы основные виды отказов гаек постоянного зажима?

Постоянные зажимные гайки могут выйти из строя по нескольким основным причинам. Один из них — выдвижной — когда гайка выходит прямо из листа. Это часто случается, если клинч недостаточно глубокий или гайка не соответствует толщине листа. Другой — вращение — когда гайка поворачивается в листе, обычно потому, что зубцы недостаточно хорошо сжимаются. Нитки внутри тоже могут содраться.

Правильный выбор гайки и правильная установка установки предотвратят возникновение этих проблем.
