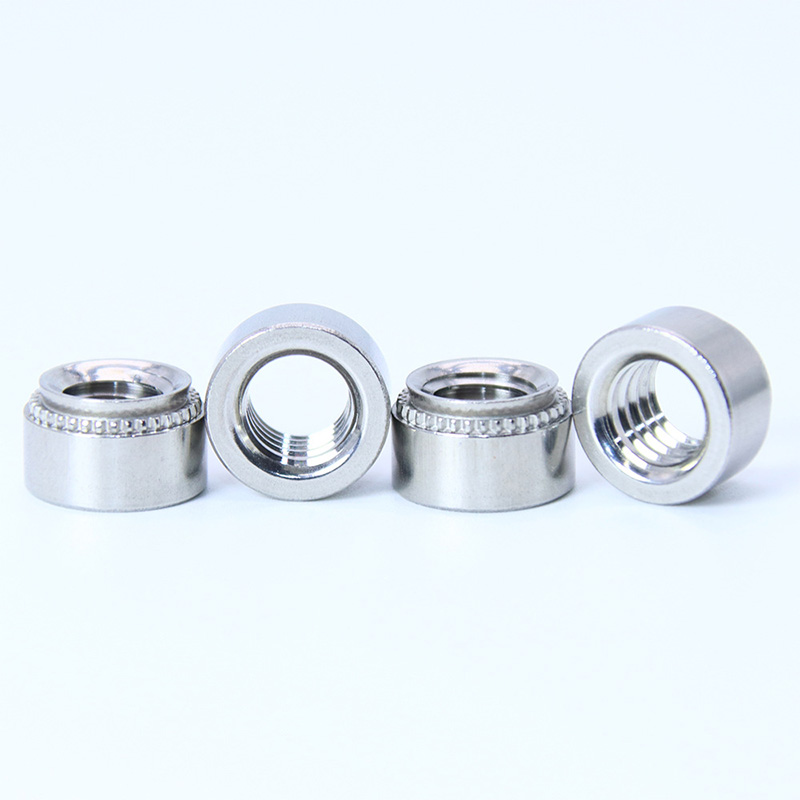

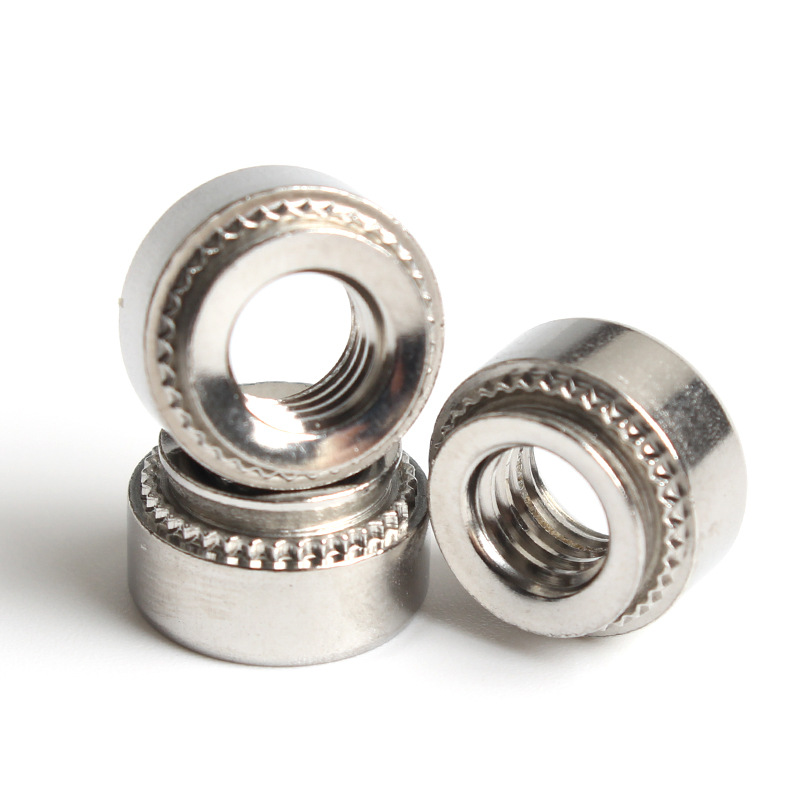

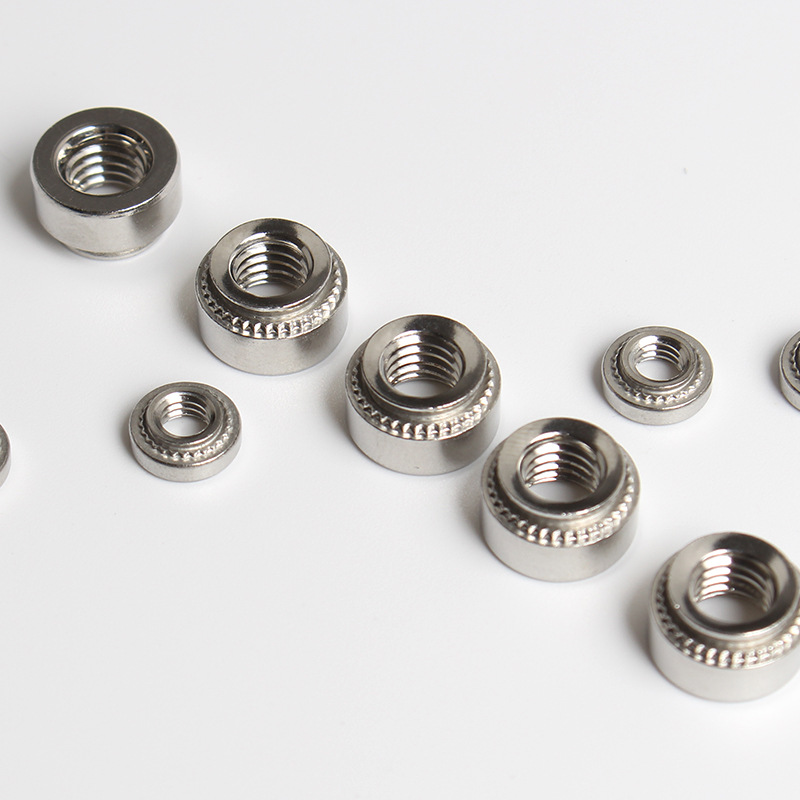

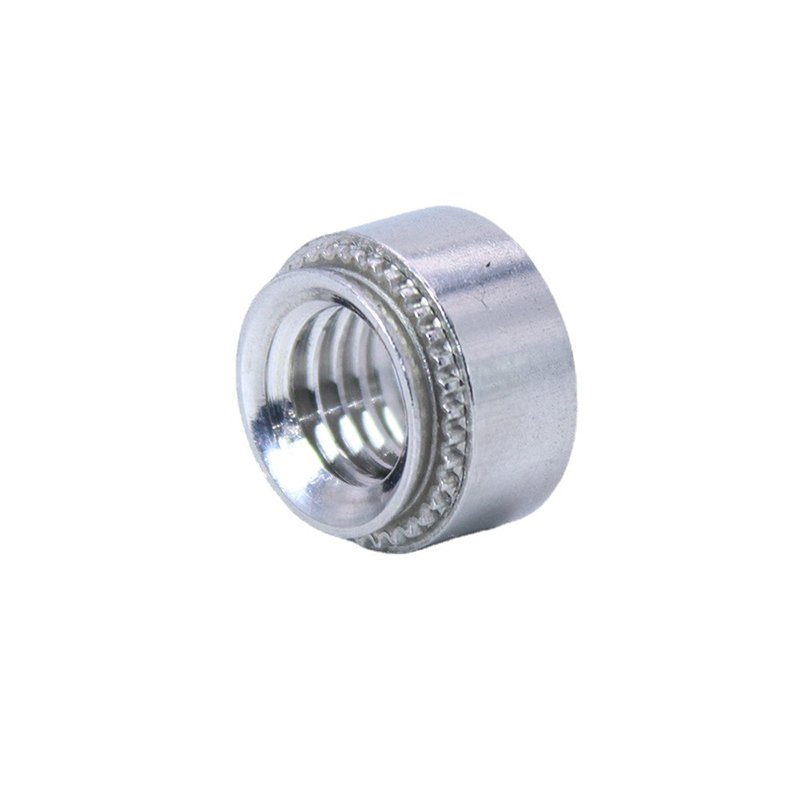

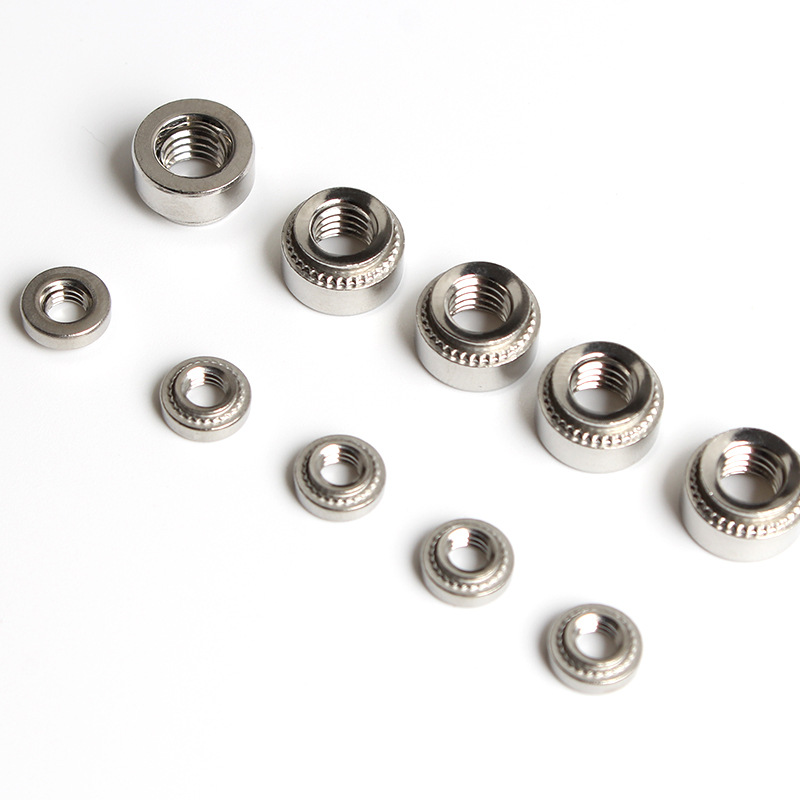

Прочная зажимная гайка

Гайка Robust Clinching обычно предварительно монтируется на компоненты перед окончательной сборкой, что упрощает производство. Найти надежные крепления — значит найти крепления от производителей Xiaoguo®.

Модель:QIB/IND CLA

Отправить запрос

Описание продукта

Основная причина их универсальности заключается в их прочности, позволяющей использовать гайки Robust Clinching с широким спектром пластичных материалов. На практике они обычно используются с самыми разными материалами, включая мягкую сталь, алюминиевые сплавы различных закалок, латунь, чистую медь и некоторые нержавеющие стали, причем наиболее распространенной является аустенитная нержавеющая сталь. Материал, в который они помещаются, должен быть достаточно гибким, чтобы перемещаться при зажатии без разрушения. Толщина материала также имеет значение. Каждый тип гаек Robust Clinching имеет диапазон толщины, с которым он работает, обычно от 0,5 до 6 мм (от 0,020 до 0,236 дюйма), в зависимости от размера гайки и прочности материала.

Преимущества продукта:

Использование гаек Robust Clinching поможет сэкономить много денег. Вам не нужно сварочное оборудование, люди, управляющие сварочными аппаратами, энергия для сварки или сопутствующие материалы, например, средства для удаления дыма и обеспечения безопасности.

Ставить их тоже очень быстро. На автоматизированных прессах обработка каждой гайки обычно занимает всего несколько секунд, а это значит, что вы можете изготовить больше за меньшее время. Вы также используете меньше деталей — нет необходимости в шайбах или контргайках — поэтому обращаться с деталями и отслеживать их становится проще.

По сравнению со сваркой отходов остается не так много. А поскольку гайки Robust Clinching хорошо держатся, вы тратите меньше на гарантии и исправление ошибок. Все это делает их довольно дешевым способом закрепить вещи, если вы делаете их много.

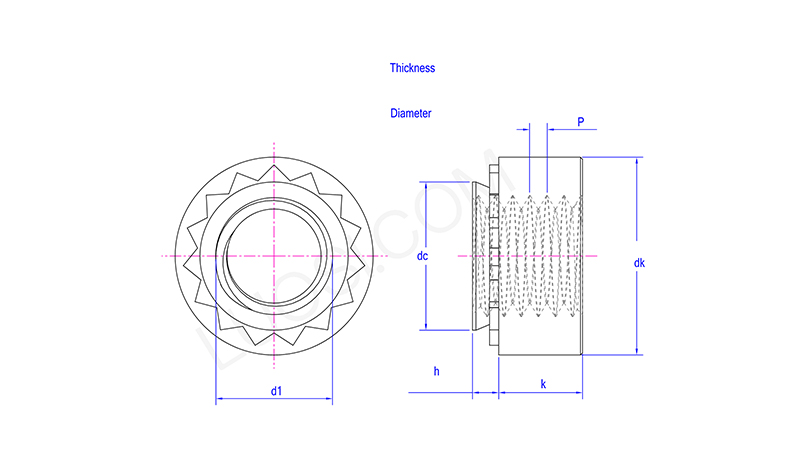

Пн.	440-2	632-1	632-2	832-1	832-2	024-1	024-2	032-1	032-2	0420-1	0420-2
P	40	32	32	32	32	24	24	32	32	20	20
d1	#4	#6	#6	#8	#8	#10	#10	#10	#10	1/4	1/4
постоянный ток макс.	0.343	0.212	0.212	0.233	0.233	0.295	0.295	0.295	0.295	0.343	0.187
Диаметр монтажных отверстий мин.	0.344	0.213	0.213	0.234	0.234	0.296	0.296	0.296	0.296	0.344	0.1875
Диаметр крепежных отверстий макс.	0.347	0.216	0.216	0.237	0.237	0.299	0.299	0.299	0.299	0.347	0.1905
ДК Макс	0.45	0.29	0.29	0.32	0.32	0.38	0.38	0.38	0.38	0.45	0.26
дк мин	0.43	0.27	0.27	0.3	0.3	0.36	0.36	0.36	0.36	0.43	0.24
час максимум	0.087	0.038	0.054	0.038	0.054	0.038	0.054	0.038	0.054	0.12	0.038
h кодер	2	1	2	1	2	1	2	1	2	3	1
к макс	0.18	0.1	0.1	0.14	0.14	0.17	0.17	0.17	0.17	0.18	0.1
К мин	0.16	0.08	0.08	0.12	0.12	0.15	0.15	0.15	0.15	0.16	0.08
Толщина монтажной пластины мин.	0.091	0.04	0.056	0.04	0.056	0.04	0.056	0.04	0.056	0.125	0.04

Установите необходимое оборудование:

Для установки гайки требуется специальное прессовое оборудование, обычно гидравлический или сервоэлектрический пресс. В прессе установлен специальный инструмент для запрессовки (пуансон и штамп), рассчитанный на конкретный размер гаек и толщину листа. Инструмент оказывает высокое локальное давление, чтобы деформировать лист вокруг зубчатого основания гайки.
