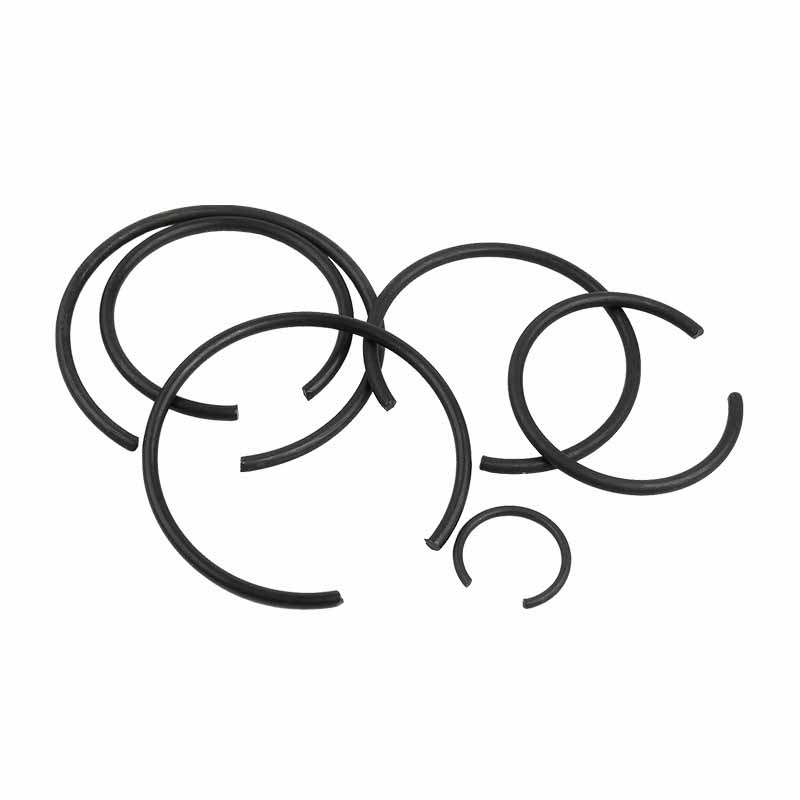

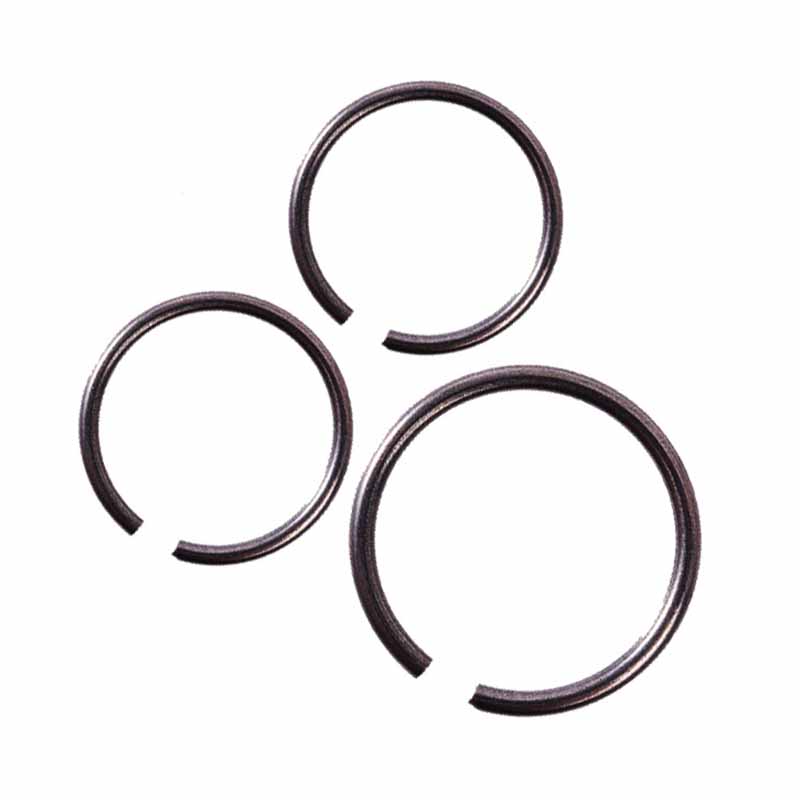

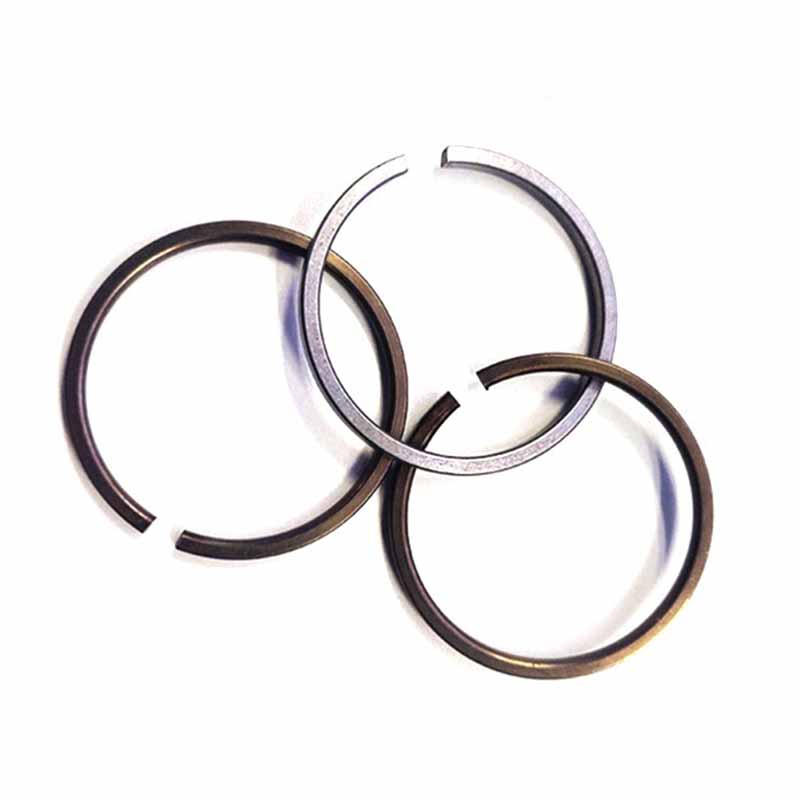

Стопорное кольцо из круглой проволоки для отверстия

Стопорное кольцо из круглой проволоки для расточки устанавливается в круглое отверстие и представляет собой крепеж, фиксирующий осевое перемещение деталей. Изготавливается из коррозионностойкой прочной стали или сплава. Компания Xiaoguo® уделяет внимание защите окружающей среды и в прошлом году переработала 12 тонн металлолома в рамках своей инициативы «зеленого производства».

Модель:DIN 471-1981

Отправить запрос

Описание продукта

Стопорное кольцо из круглой проволоки для отверстия изготовлено из углеродистой стали или нержавеющей стали (например, SAE 1074/1095 или AISI 302/316), которые нелегко ржавеют и обладают хорошей устойчивостью к давлению, выдерживают большее давление и их нелегко сломать в процессе затяжки. Они подвергаются термообработке, чтобы сделать их эластичными и сохранять затянутость даже в очень жарких или холодных условиях. Нержавеющая сталь больше подходит для сред с повышенным содержанием влаги или химикатов, таких как морские компоненты или медицинское оборудование, где часто используются влага или чистящие средства. Они достаточно прочные, чтобы выдерживать ежедневный износ, но достаточно гибкие, чтобы входить в паз, не ломаясь. В суровых условиях окружающей среды больше подходит нержавеющая сталь.

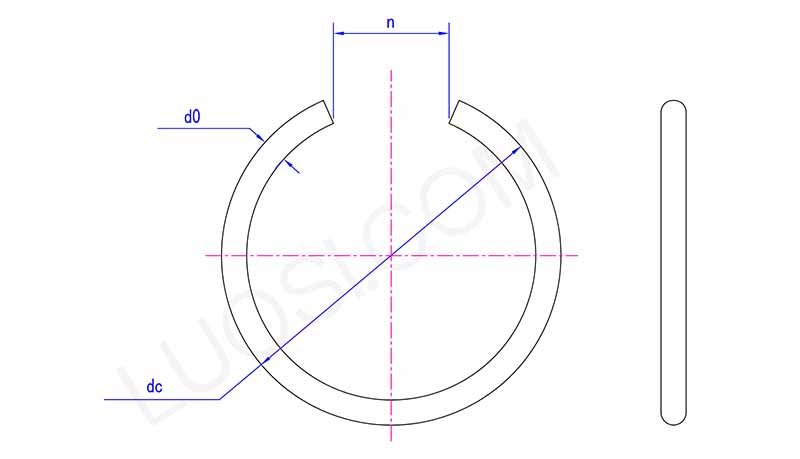

Round Wire Snap Ring For Bore

Пн.	Φ26	Φ28	Φ30	Φ32	Φ35	Φ38	Φ40	Φ42	Φ45	Φ48	Φ50
д0	2	2	2	2.5	2.5	2.5	2.5	2.5	2.5	2.5	2.5
постоянный ток макс.	28.8	30.8	32.8	35.5	38.5	41.5	43.5	45.8	48.8	51.8	53.8
мин постоянного тока	28.3	30.3	32.3	34.9	37.9	40.9	42.9	45	48	51	53
n	10	10	10	12	12	12	12	16	16	16	16

Приложение

Стопорное кольцо из круглой проволоки для отверстия используется в трансмиссиях, насосах, подшипниках и гидравлических системах для фиксации таких компонентов, как валы, поршни и роторы. Их относительно небольшой размер делает их идеальными для ограниченных пространств, таких как аэрокосмическая промышленность, автомобильные трансмиссии и робототехника, где требуется прочный, но легкий способ крепления компонентов. Они помогают предотвратить осевое перемещение компонентов вращающихся устройств.

Измерительные размеры

Вопрос: Как определить правильный размер и допуск стопорного кольца из круглой проволоки по отверстию для конкретного применения?

A: Чтобы выбрать правильный размер стопорного кольца из круглой проволоки, вам необходимо измерить диаметр отверстия, диаметр канавки (ширину и глубину), а также осевую или радиальную нагрузку, которую оно должно выдерживать. Стопорные кольца производстваФабрика Сяого®соответствовать стандартам качества. Стандартный размер наружного стопорного кольца соответствует стандарту DIN 471, а стандартный размер внутреннего стопорного кольца соответствует стандарту DIN 472 с допуском примерно ±0,05 мм.

Просто сообщите нам диаметр вашего отверстия, ширину и глубину канавки, а также рабочую температуру, и мы сможем подобрать его в соответствии со спецификациями нашего каталога. Если ваше приложение нестандартное, мы также можем его настроить.

Убедитесь, что свободный диаметр (если не установлен) и натяжение стопорного кольца при установке соответствуют пределам механических напряжений компонента. Это предотвращает его изгиб или поломку при перемещении или изменении нагрузки.

Инструкции по использованию продукта

Использовать стопорное кольцо из круглой проволоки для внутреннего диаметра несложно, но сначала необходимо подготовить подходящие инструменты. Обычно вам понадобятся плоскогубцы для стопорных колец — убедитесь, что они соответствуют размеру стопорного кольца. Начните с проверки отверстия (отверстия), куда вы установите кольцо; очистите от мусора и заусенцев, чтобы обеспечить плавную посадку. Затем с помощью плоскогубцев сожмите концы кольца вместе. Приложите равномерное давление, чтобы кольцо немного сжалось, ровно настолько, чтобы поместиться в отверстие. Как только кольцо станет достаточно маленьким, осторожно вставьте его в предварительно выточенную канавку внутри отверстия. Медленно отпустите плоскогубцы, позволяя кольцу вернуться к своей первоначальной форме. Дважды проверьте, что кольцо полностью сидит в канавке — если оно установлено неправильно, оно не будет удерживать компонент на месте. При снятии кольца повторите процесс: плоскогубцами сдавите кольцо, вытащите его из канавки, а затем вытащите из отверстия. Не забудьте выбрать стопорное кольцо правильного размера для вашего отверстия; несоответствующий размер либо не подойдет, либо не обеспечит надежной фиксации.

Упаковка продукта

Упаковка этого стопорного кольца разработана с учетом практичности и защиты. Каждая упаковка стопорного кольца из круглой проволоки обычно поставляется в прозрачном пластиковом пакете или небольшой картонной коробке. Оба типа упаковки плотно запечатаны, что предотвращает попадание пыли, влаги и грязи, что предотвращает ржавчину или повреждение кольца. На упаковке имеются четкие этикетки с основной информацией: размер стопорного кольца, количество в упаковке и материал, из которого оно изготовлено. Это позволяет легко найти подходящую упаковку, когда вы делаете покупки или упорядочиваете свои инструменты. В упаковках одного размера кольца располагаются аккуратно, чтобы избежать запутывания и сгибания. Если в упаковке несколько размеров, они часто разделяются внутри небольшими перегородками. Большинство пластиковых пакетов можно закрывать повторно: если вы не используете все кольца сразу, вы можете снова запечатать пакет и хранить его. Картонные коробки можно штабелировать, что экономит место в гараже или ящике для инструментов. Упаковка проста, но функциональна, что позволяет розничным торговцам легко демонстрировать ее, а пользователям - хранить стопорные кольца и получать к ним доступ.
