Винт Стандартная плоская шайба

Как поставщик винтовых стандартных плоских шайб, Xiaoguo® предлагает продукцию, прошедшую строгие испытания. Во время работы наши продукты могут эффективно распределять фиксирующую силу равномерно по большей контактной поверхности, предотвращая деформацию материала.

Отправить запрос

Описание продукта

Стандартная плоская шайба винта — это механическая деталь в форме плоского круглого кольца с отверстием посередине. Обычно он изготавливается из металла (например, углеродистой стали, нержавеющей стали) или неметаллических материалов (например, нейлона, резины). Он размещается между поверхностью болта, гайки и соединяемой детали и является незаменимой вспомогательной деталью в простой системе крепления.

Спецификация Размеры

Наши стандартные плоские шайбы для винтов производятся в строгом соответствии с международными стандартами, что гарантирует их совместимость с другими крепежными компонентами при использовании клиентами.

Ниже приводится сравнительная таблица типоразмеров общих спецификаций на основе стандарта DIN 125/ISO 7089:

Номинальные характеристики (диаметр болта)	Внутренний диаметр d (мм)	Внешний диаметр D (мм)	Толщина t (мм)
М6	6.4	12	1.6
М8	8.4	16	1.6
М10	10.5	20	2.0
М12	13.0	24	2.5
М16	17.0	30	3.0

Основная функция

Винтовые стандартные плоские шайбы — надежные «герои за кулисами» в каждой точке соединения, бесшумно выполняющие важные функции, такие как распределение давления и защита поверхностей.

(1) Распределите давление и защитите заготовку.

За счет увеличения площади контакта между головкой гайки или болта и поверхностью заготовки. Усилие зажима можно распределить более равномерно по заготовке, тем самым предотвращая вмятины, деформацию или повреждение поверхности.

(2) Уменьшите трение и защитите поверхностное покрытие.

Гладкий барьерный слой предотвращает появление царапин на поверхности заготовки, вызванных вращением или трением при затягивании гаек или болтов.

(3) Вспомогательное устойчивое соединение, предотвращающее ослабление

（4）Плоские шайбы обеспечивают стабильную, плоскую опорную поверхность для стопорных шайб (таких как пружинные шайбы). Кроме того, они в определенной степени увеличивают трение на контактной поверхности, тем самым помогая повысить устойчивость крепежа к вибрации. Заполнение зазора. При использовании прецизионных инструментов осевой зазор между компонентами можно точно регулировать, добавляя или уменьшая количество винтов. Стандартная плоская шайба.

(5) Специальные материалы могут выполнять различные функции.

Изоляция: нейлон или пластик могут эффективно предотвращать прохождение тока и избегать коротких замыканий.

Уплотнение: резина или мягкие металлы могут заполнять зазоры под давлением, предотвращая утечку жидкостей или газов.

Антикоррозионная защита: нержавеющая сталь или оцинкованный материал устойчивы к коррозии и продлевают срок службы.

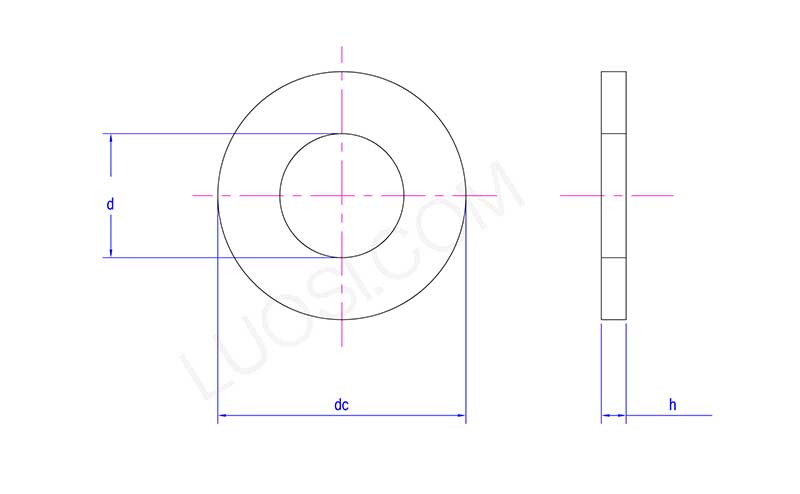

Screw Standard Flat Washer

Пн.	φ 16	φ 18	φ20	φ22	φ24	φ27	φ30	φ33	φ36	φ39	φ42
д макс	17.27	19.33	21.33	23.33	25.33	28.33	31.39	34.62	37.62	42.62	45.62
д мин	17	19	21	23	25	28	31	34	37	42	45
постоянный ток макс.	30	34	37	39	44	50	56	60	66	72	78
декабрь мин	29.48	33.38	36.38	38.38	43.38	49.38	55.26	58.8	64.8	70.8	76.8
час максимум	3.3	3.3	3.3	3.3	4.3	4.3	4.3	5.6	5.6	6.6	9
час мин	2.7	2.7	2.7	2.7	3.7	3.7	3.7	4.4	4.4	5.4	7
