Саморез по дереву с потайной головкой и шлицем

Саморез по дереву с потайной головкой и шлицем, произведенный на заводе Xiaoguo®, может полностью входить в древесину при использовании соответствующего сверла с потайной головкой. Таким образом, крепежная часть остается скрытой и готовое изделие выглядит аккуратно.

Отправить запрос

Описание продукта

Саморез по дереву с потайной головкой и шлицем — это тип крепежа для деревообработки с конической головкой (с углом конуса 90 °) и шлицевой канавкой наверху. Головку можно полностью вставить в предварительно вырезанные конические отверстия в древесине, и после затяжки головка будет находиться на одном уровне с поверхностью дерева или немного ниже нее. Корпус винта имеет глубокую и грубую деревянную резьбу, а хвост имеет коническую заостренную головку. Его можно ввинчивать непосредственно в древесину (для твердой древесины или большого диаметра рекомендуется предварительно просверлить отверстие). Этот саморез по дереву с потайной головкой и прорезью подходит для соединения и крепления деревянных изделий, для которых требуется плоская поверхность и отсутствие открытых головок.

Английское имя	Саморез по дереву с потайной головкой и шлицем
Общие стандарты	ДИН 97
Тип головы	Потайная/плоская головка
Тип слота	прорезной
Тип резьбы	Деревянная резьба (крупный шаг, глубокий шаг)
Форма чаевых	Коническая самосверлящая головка

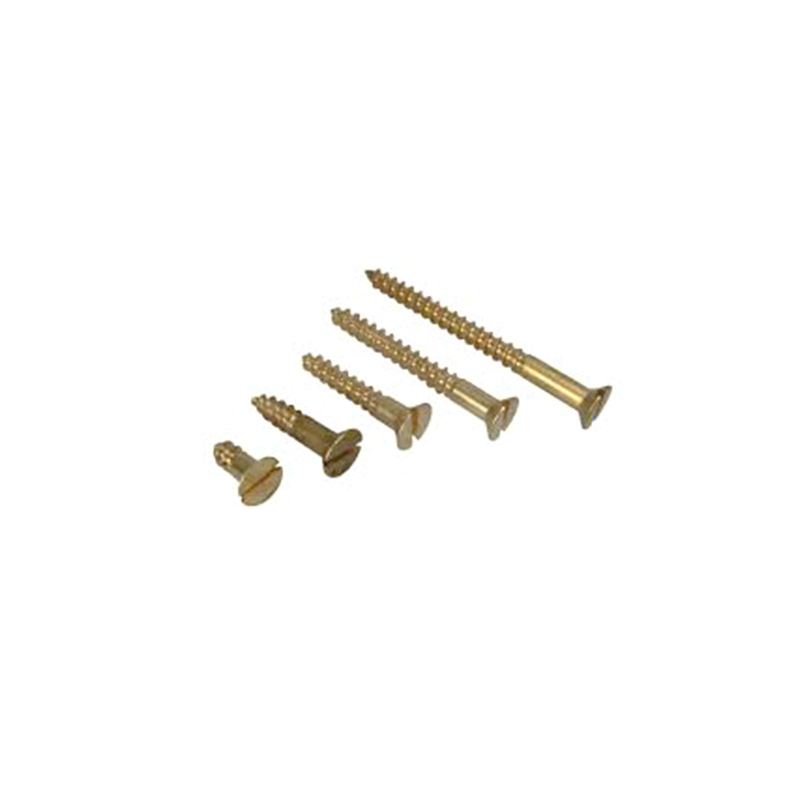

Slotted Countersunk Head Wood Self Tapping Screw

Конструктивные особенности

Особенности конструкции самореза по дереву со шлицевой головкой и потайной головкой будут представлены в пяти частях.

Структура головы

1. Форма головки: коническая, напоминающая воронку, обычно с углом конуса 90°. Верхняя поверхность головы плоская, бока наклонены.

2. Размер головки: внешний диаметр головки примерно в 1,8–2,2 раза превышает диаметр резьбы винта, а высота головки примерно в 0,5–0,6 раза превышает диаметр резьбы.

3. Использование головки: после закрепления этого самореза по дереву с прорезью и потайной головкой вся головка винта вставляется в предварительно сделанное коническое отверстие в дереве. Он остается на одном уровне или немного ниже поверхности дерева и не выступает наружу.

Прямой дизайн слота

1. Тип привода — прямой слот. Канавка идет прямо от середины в обе стороны.

2. Ширина прорези варьируется от 0,6 до 2,0 мм, глубина прорези — от 0,3 до 0,8 мм. Оба конца прорези выполнены с закругленными углами.

3. Характеристики слота: его можно использовать с помощью самой обычной плоской отвертки.

Стержневая конструкция

1. Форма стержня: она разделена на типы полной и частичной резьбы.

Структура резьбы

1. Тип резьбы: типичная деревянная резьба, а не обычная механическая резьба.

2.Профиль: Угол профиля зуба составляет примерно 60°, но кончик зуба очень острый, а основание зуба имеет плавный дуговой переход.

3. Расстояние между зубьями: относительно широкое.

Структура наконечника

1. Форма кончика: конический кончик с конусом примерно 30–45°. Кончик не очень острый; вместо этого у него очень маленькая плоская поверхность или круглая головка.

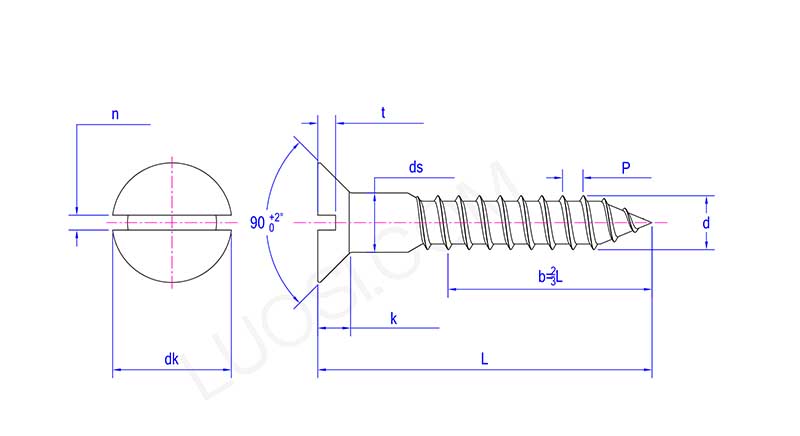

Slotted Countersunk Head Wood Self Tapping Screw

Пн.	2.5	3	3.5	4	4.5	5	5.5	6	7	8	10
P	1	1.2	1.4	1.6	1.8	2	2.2	2.5	2.8	3	3.5
дс мин	2.25	2.75	3.2	3.7	4.2	4.7	5.2	5.7	6.64	7.64	9.64
Дс Макс	2.5	3	3.5	4	4.5	5	5.5	6	7	8	10
ДК Макс	5	6	7	8	9	10	11	12	14	16	20
дк мин	4.7	5.7	6.64	7.64	8.64	9.64	10.57	11.57	13.57	15.57	19.48
к макс	1.4	1.7	2	2.2	2.7	3	3.2	3.5	4	4.5	5.8
н мин	0.6	0.8	0.9	1	1.2	1.2	1.4	1.6	18	2	2.5
п макс	0.85	1.05	1.15	1.35	1.55	1.55	1.75	1.95	2.15	2.35	2.85
т макс	0.96	1.11	1.35	1.45	1.7	1.94	2.04	2.19	2.55	2.8	3.5
т мин	0.64	0.79	0.95	1.05	1.3	1.46	1.56	1.71	1.95	2.2	2.9
