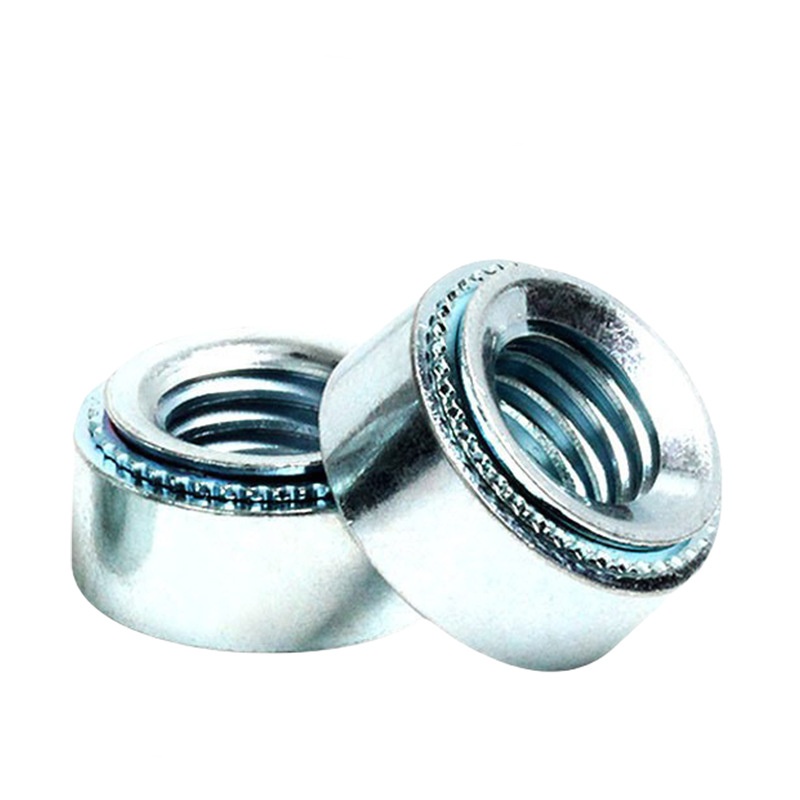

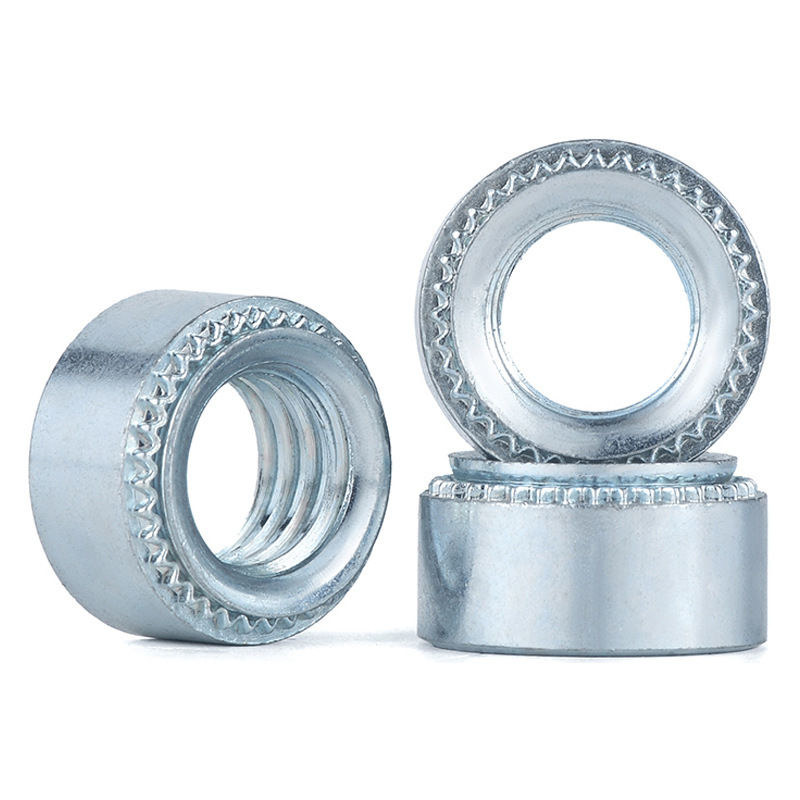

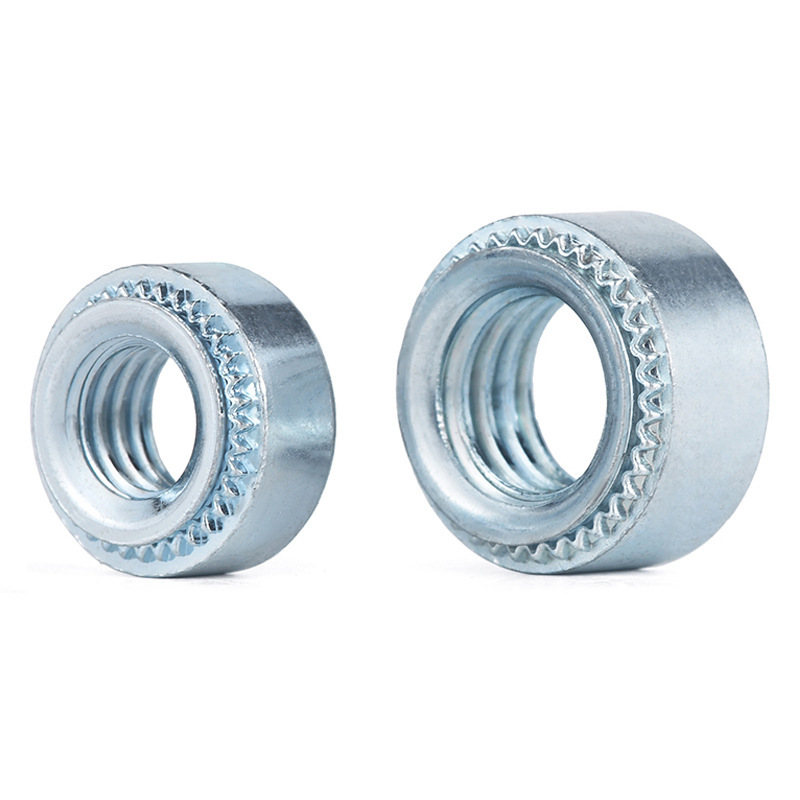

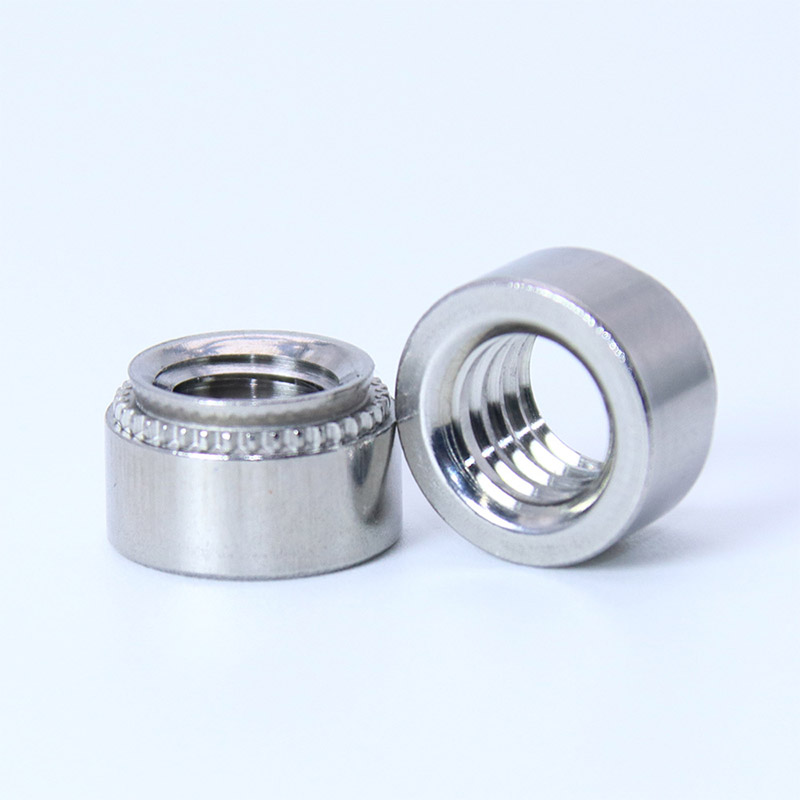

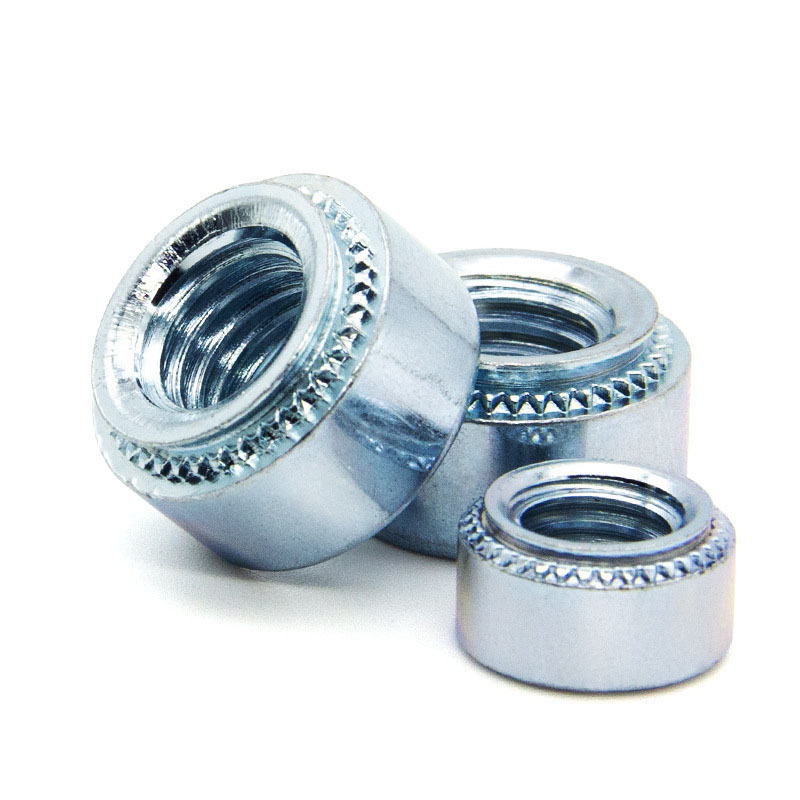

Обтекаемая зажимная гайка

Ключевое преимущество обтекаемой клинч-гайки заключается в том, что она исключает необходимость сварки, клея или доступа к задней стороне. Экспорт опыта, особенно в области поиска и управления глобальными поставщиками, определяет деятельность Xiaoguo®.

Модель:QIB/IND S

Отправить запрос

Описание продукта

Большим плюсом гаек Streamlined Clinching является то, насколько хорошо они держатся механически. Создаваемый ими холодный формованный замок устойчив к выталкиванию, выдергиванию или скручиванию — часто прочнее, чем листовой металл вокруг них. Это заклиненное соединение действительно устойчиво к ослаблению от вибрации, что является распространенной проблемой для обычных гаек и болтов.

Обтекаемые зажимные гайки обеспечивают прочность соединения и отсутствие дребезжания, что важно в движущихся местах, например в транспортных средствах и машинах. Это помогает изделию прослужить дольше и работать более надежно.

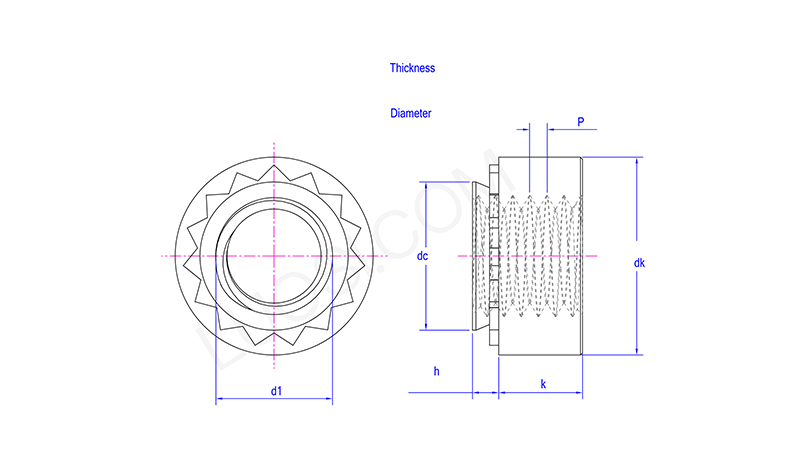

Пн.	М2-2	М3-1	М3-2	М3,5-1	М3,5-2	М4-1	М4-2	М5-1	М5-2	М6-1	М6-2
P	0.4	0.5	0.5	0.6	0.6	0.7	0.7	0.8	0.8	1	1
постоянный ток макс.	4.22	4.73	4.73	5.38	5.38	5.97	5.97	7.47	7.47	8.72	8.72
дк мин	6.05	6.05	6.05	6.85	6.85	7.65	7.65	9.25	9.25	11.3	11.3
ДК Макс	6.55	6.55	6.55	7.35	7.35	8.15	8.15	9.75	9.75	11.8	11.8
К мин	1.25	1.75	1.75	1.75	1.75	2.75	2.75	3.55	3.55	3.83	3.83
к макс	1.75	2.25	2.25	2.25	2.25	3.25	3.25	4.05	4.05	4.33	4.33
h кодер	2	1	2	1	2	1	2	1	2	1	2
час максимум	1.38	0.98	1.38	0.98	1.38	0.98	1.38	0.98	1.38	1.38	2.21
Толщина монтажной пластины мин.	1.4	1	1.4	1	1.4	1	1.4	1	1.4	1.4	2.3
Диаметр монтажных отверстий мин.	4.25	4.75	4.75	5.4	5.4	6	6	7.5	7.5	8.75	8.75
Диаметр крепежных отверстий макс.	4.33	4.83	4.83	5.48	5.48	6.08	6.08	7.58	7.58	8.83	8.83
d1	М2	М3	М3	М3,5	М3,5	М4	М4	М5	М5	М6	М6

Преимущества продукта:

У обтекаемых гаек-зажимов есть несколько положительных сторон с точки зрения дизайна. Они дают вам резьбовую шпильку, которая располагается заподлицо или низко на одной стороне листового металла, что удобно, когда за панелью мало места. Это означает, что вам не нужны большие опорные пластины или дополнительное место для ключей или гаек на скрытой стороне.

Конструкторы получают больше гибкости: сборки становятся проще, и вы используете меньше деталей. При использовании гаек Streamlined Clinching вам понадобится доступ к резьбе только с одной стороны. Благодаря этому собирать и разбирать детали проще, чем приваривать гайки, особенно в труднодоступных местах.

Подходящая толщина листового металла:

Толщина досок, которые можно использовать с этими гайками, обычно колеблется от полмиллиметра до 6 миллиметров (от толщины ногтя до толщины двух или трех банковских карт, сложенных вместе). Главное — выбрать правильную гайку: чем толще доска, тем толще гайка! Если вы наденете гайку, предназначенную для более толстых досок, на более тонкие, вы можете порвать доску или образовать дыру!
