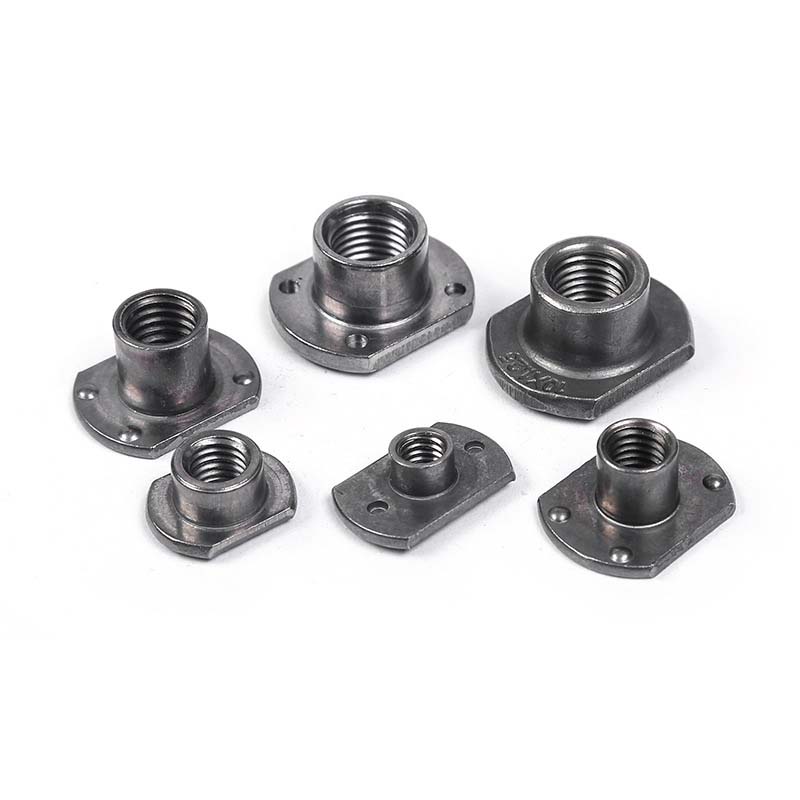

Сварные гайки Т-образного типа, тип 1А

Сварные гайки Т-образного типа типа 1А специально разработаны для сварки металлов и соответствуют спецификации 1А, обеспечивая плотную посадку. Подходит для металлических каркасов, опор или механического оборудования, Т-образная конструкция помогает сэкономить место. На складе фабрики Xiaoguo® имеется большое количество товаров. Мы также можем настроить и предоставить продукцию, отвечающую конкретным потребностям.

Модель:JIS B1196-3.1-2001

Отправить запрос

Описание продукта

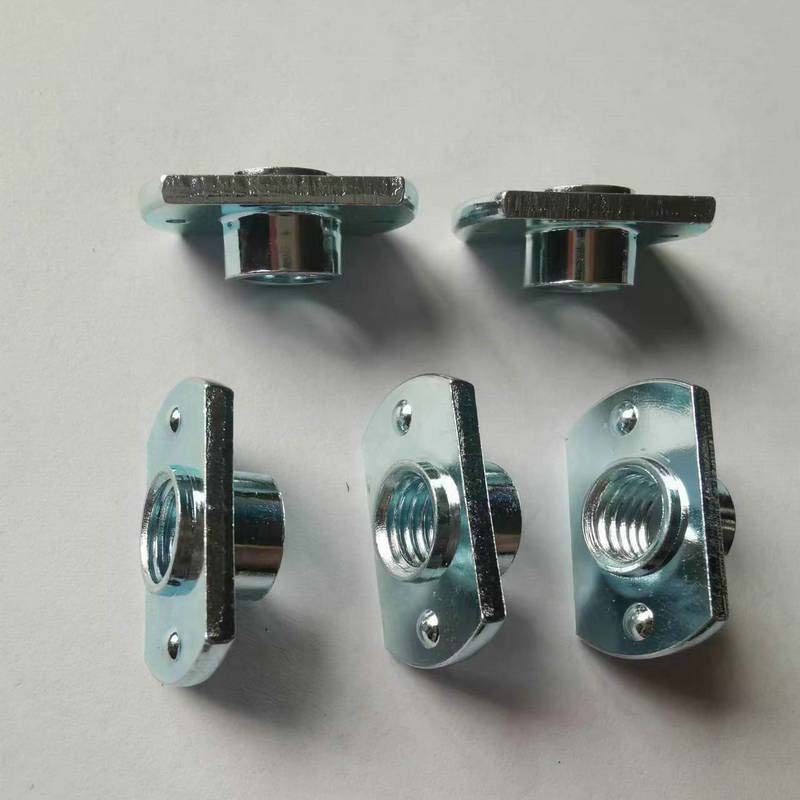

Приварные гайки Т-образного типа 1А имеют форму, напоминающую букву «Т», с цилиндрической частью с резьбой внизу. На фланце имеется несколько небольших выступов, специально предназначенных для сварки. Стандартные характеристики резьбы варьируются от M4 до M12.

Параметры продукта

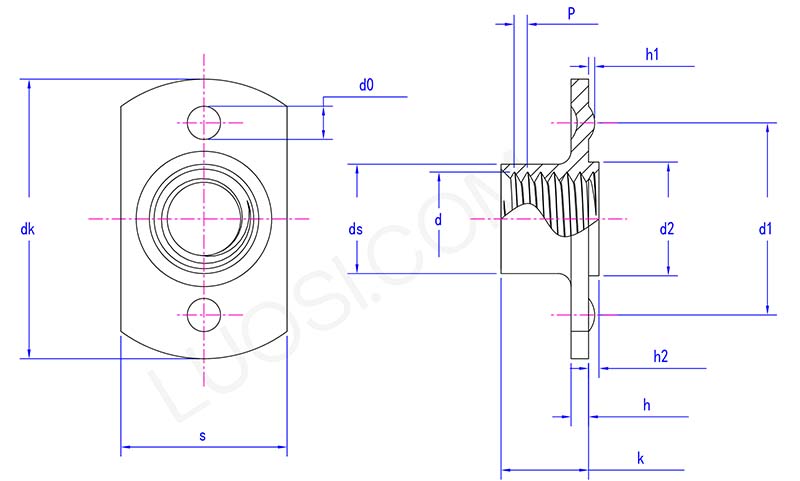

T style weld nuts with type 1A parameter

Пн.	М4	М5	М6	М8	М10	М12
P	0.7	0.8	1	1\|1,25	1,25\|1,5	1,25\|1,75
ДК Макс	20.5	20.5	23.7	23.7	31	33.2
дк мин	19.5	19.5	22.3	22.3	29	30.8
с макс	12.25	12.25	14.3	14.3	19.4	21.5
с мин	11.75	11.75	13.7	13.7	18.6	20.5
Дс Макс	5.9	6.7	8.3	10.2	13.2	15.2
дс мин	5.4	6.2	7.8	9.5	12.5	14.5
к макс	5.9	6.9	7.5	9	10.6	11.8
К мин	5.1	6.1	6.5	8	9.4	10.2
час максимум	1.4	1.4	1.85	1.85	2.3	2.3
час мин	1	1	1.35	1.35	1.7	1.7
д2 макс	6.9	6.9	8.9	10.9	12.9	14.9
d2 мин.	6.7	6.7	8.7	10.7	12.7	14.7
ч2 макс	0.8	0.8	0.8	0.8	1.2	1.2
час 2 мин	0.6	0.6	0.6	0.6	1	1
d0 макс.	3.25	3.25	3.25	3.25	4.05	4.05
д0 мин	2.75	2.75	2.75	2.75	3.55	3.55
ч1 макс	0.6	0.6	0.6	0.6	0.7	0.7
час 1 минута	0.4	0.4	0.4	0.4	0.5	0.5
d1 макс.	15.2	15.2	17.25	17.25	22.3	24.3
d1 минута	14.8	14.8	16.75	16.75	21.7	23.7

Характеристики продукта и установка

Сварные гайки Т-образного типа типа 1А имеют характерную Т-образную конструкцию. Фланец может увеличить площадь контакта с металлической пластиной, распределить давление и сделать сварку более надежной. Размер и высота сварочных выступов на фланце одинаковы, а нагрев в процессе сварки равномерен. Точность резьбы высокая. Когда болт вкручен, он ощущается очень гладким, без каких-либо заеданий или ослаблений.

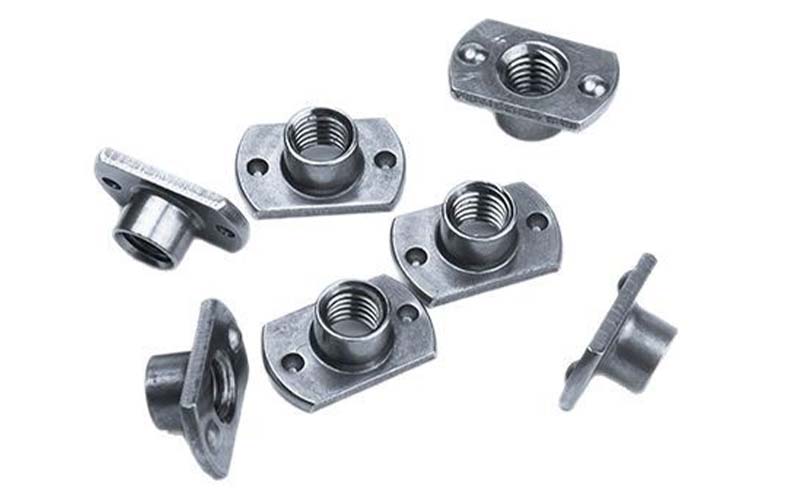

T style weld nuts with type 1A

Сварные гайки Т-образного типа 1А получили свое название по форме: корпус шестигранной гайки эксцентрично установлен на прямоугольной опорной плите (фланце). Тип 1А указывает, что он предназначен для дуговой сварки (MIG или TIG) по краю фланца. Т-образная конструкция позволяет легко расположить резьбовые отверстия в нужном месте, даже рядом с краем, где центральная гайка не может быть установлена.

Установка Т-образных приварных гаек типа 1А подразумевает выполнение сварки по периферии прямоугольного фланца. Основание гайки типа 1А плоское, не имеет отверстий и выступов. Вы можете использовать MIG или TIG для создания непрерывных сварных швов вдоль кромки фланца. Хорошая общая сварка имеет решающее значение, поскольку это единственный способ зафиксировать фланец. Предварительно тщательно очистите металл.

Сварные гайки типа 1А Т стоят дороже обычных.квадратные гайки. Вам придется заплатить за обработку формы фланца и дополнительные материалы. Кроме того, для их правильной сварки вокруг фланца требуется больше времени. Используйте их, особенно если необходимо сместить положение резьбы; в противном случае стандартные гайки могут оказаться дешевле.
