Виброустойчивая зажимная гайка

Эта уникальная деформация создает ровное, виброустойчивое соединение, в котором закреплена виброустойчивая зажимная гайка. Качественные нитки начинаются с продукции производителей Xiaoguo®.

Модель:QIB/IND S

Отправить запрос

Описание продукта

После изготовления виброустойчивые зажимные гайки часто подвергаются обработке поверхности, которая помогает им лучше противостоять ржавчине и лучше выглядеть. Распространенные из них включают цинкование — прозрачный, желтый или черный хромат, — которое обеспечивает достойную защиту. Также имеется покрытие из цинк-никелевого сплава, которое еще лучше защищает от ржавчины. Для гаек из нержавеющей стали используется пассивация, чтобы максимально повысить их естественную стойкость. Какую обработку вы выберете, зависит от того, где будет использоваться орех и как он должен выглядеть. Способ установки виброустойчивых зажимных гаек естественным образом сохраняет это покрытие неповрежденным в месте соединения, что немаловажно.

Детали параметров продукта:

Размеры виброустойчивых зажимных гаек стандартизируются довольно тщательно. Основные характеристики включают размер резьбы — например, метрическую от M3 до M12 или британскую от #4–40 до 1/2 дюйма — 13 UNC/UNF. Также есть тип головки — шестигранная, квадратная, круглая — плюс диаметр головки, диаметр и длина хвостовика, а также размер деталей зажима (например, внешний диаметр и высота накатки), а также общая высота.

Важно то, что диаметр направляющей должен соответствовать толщине и свойствам материала, из которого она изготовлена. Производители предоставляют подробные таблицы, в которых указаны минимальная и максимальная толщина листа, размер отверстия (если оно предварительно просверлено) и усилие установки, необходимое для каждого типа виброустойчивой зажимной гайки.

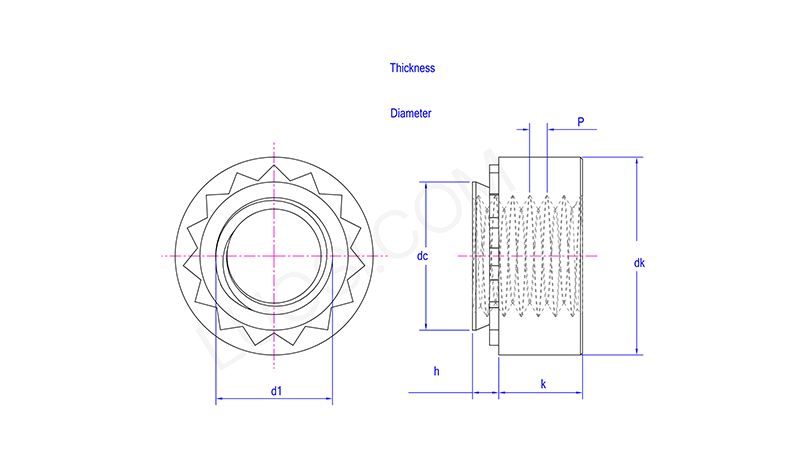

Пн.	М2-0	М2-1	М2-2	М2,5-0	М2,5-1	М2,5-2	М3-0	М3-1	М3-2	М3.5-0	М3,5-1
P	0.4	0.4	0.4	0.45	0.45	0.45	0.5	0.5	0.5	0.6	0.6
постоянный ток макс.	4.2	4.2	4.2	4.2	4.2	4.2	4.2	4.2	4.2	4.73	4.73
дк мин	6.05	6.05	6.05	6.05	6.05	6.05	6.05	6.05	6.05	6.85	6.85
ДК Макс	6.55	6.55	6.55	6.55	6.55	6.55	6.55	6.55	6.55	7.35	7.35
К мин	1.25	1.25	1.25	1.25	1.25	1.25	1.25	1.25	1.25	1.25	1.25
к макс	1.75	1.75	1.75	1.75	1.75	1.75	1.75	1.75	1.75	1.75	1.75
h кодер	0	1	2	0	1	2	0	1	2	0	1
час максимум	0.77	0.97	1.38	0.77	0.97	1.38	0.77	0.97	1.38	0.77	0.97
Толщина монтажной пластины мин.	0.8	1	1.4	0.8	1	1.4	0.8	1	1.4	0.8	1
Диаметр монтажных отверстий мин.	4.22	4.22	4.22	4.22	4.22	4.22	4.22	4.22	4.22	4.75	4.75
Диаметр крепежных отверстий макс.	4.3	4.3	4.3	4.3	4.3	4.3	4.3	4.3	4.3	4.83	4.83
d1	М2	М2	М2	М2,5	М2,5	М2,5	М3	М3	М3	М3,5	М3,5

Насколько прочное соединение обеспечивает виброустойчивая зажимная гайка?

Правильно установленная гайка обеспечивает действительно прочное соединение. Вы можете определить, насколько он прочен, по двум вещам: насколько трудно протолкнуть его через лист (сила выталкивания) и насколько хорошо он сопротивляется вращению при давлении на него (сопротивление выкручиванию).

Насколько он прочный, зависит от размера гайки, из чего она сделана, толщины листа и из чего он сделан, а также от того, насколько хорошо он установлен. В большинстве случаев он такой же прочный, как приварная гайка.
