Т-образные приварные гайки с положительным приварным швом

Приварные гайки Т-образного типа представляют собой специализированные крепежные детали, предназначенные для постоянного крепления к листовому металлу или другим тонким материалам с помощью выступающей сварки. Xiaoguo® предлагает производителям и другим клиентам услуги по индивидуальной настройке в соответствии с их конкретными требованиями к крепежным деталям.

Модель:JIS B1196-3.1-1994

Отправить запрос

Описание продукта

Приварные Т-образные гайки используются повсюду в автомобилестроении. Они скрепляют важные детали, такие как панели кузова, кронштейны, каркасы сидений, отделка салона, приборные панели, выхлопные системы и детали шасси.

Для их установки вам понадобится доступ только с одной стороны, они прочные, выдерживают вибрацию и хорошо подходят для роботизированной сварки. Вот почему они необходимы на крупносерийных сборочных линиях автомобилей. Эти гайки остаются надежными на протяжении всего срока службы автомобиля, сохраняя прочность резьбовых соединений даже в тяжелых дорожных условиях.

Детали продукта:

Помимо автомобилей, приварные гайки Т-образного типа часто используются при изготовлении рам промышленного оборудования, шкафов, панелей управления, корпусов и рабочих станций. Они создают прочные места с резьбой для крепления деталей, крышек, панелей доступа и небольших узлов к корпусам из листового металла.

Т-образные приварные гайки с положительным приварным швом сидят заподлицо, поэтому внутренняя и внешняя поверхности остаются гладкими. Их прочность имеет значение, потому что они помогают сохранять выравнивание и удерживать тяжелые детали на месте в сложных механизмах и защитных конструкциях.

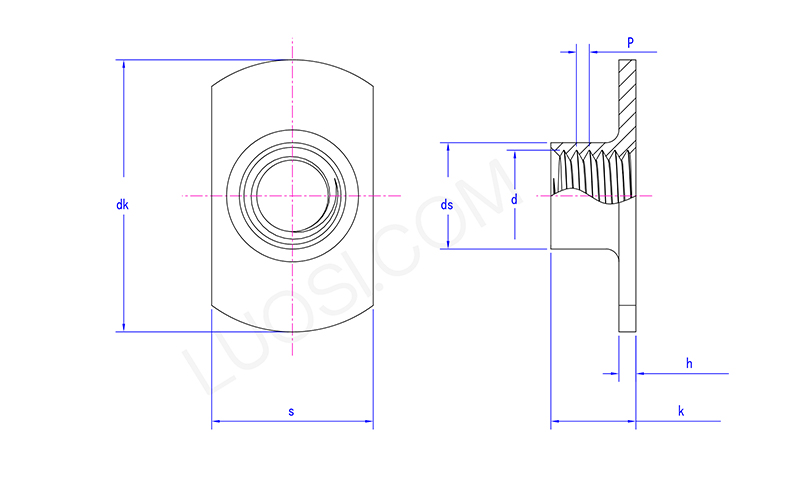

Пн.	М4	М5	М6	М8	М10	М12
P	0.7	0.8	1	1 дюйм 1,25	1,25 дюйма 1,5	1,5 дюйма 1,75
ДК Макс	23.7	24.7	27	29	33.2	37.2
дк мин	22.3	23.3	25	27	30.8	34.8
с макс	12.25	12.25	14.3	14.3	19.4	21.5
с мин	11.75	11.75	13.7	13.7	18.6	20.5
Дс Макс	5.9	6.7	8.3	10.2	13.2	15.2
дс мин	5.4	6.2	7.8	9.5	12.5	14.5
к макс	5.9	6.9	7.5	9	10.6	11.8
К мин	5.1	6.1	6.5	8	9.4	10.2
час максимум	1.4	1.4	1.85	1.85	2.3	2.3
час мин	1	1	1.35	1.35	1.7	1.7

Доступность:

Какой вес могут выдержать наши приварные Т-образные гайки с положительной сваркой — например, насколько сильно вы можете их вытолкнуть или насколько сильно они могут скрутить — зависит от размера гайки (резьбы), толщины или прочности основного материала и качества сварного шва.

У нас есть подробные таблицы с минимальными ожидаемыми числами для различных настроек, протестированных в стандартных условиях (например, по правилам AWS). Просто спросите, и мы предоставим вам один для любого конкретного номера детали приварной гайки Т-образного типа.
