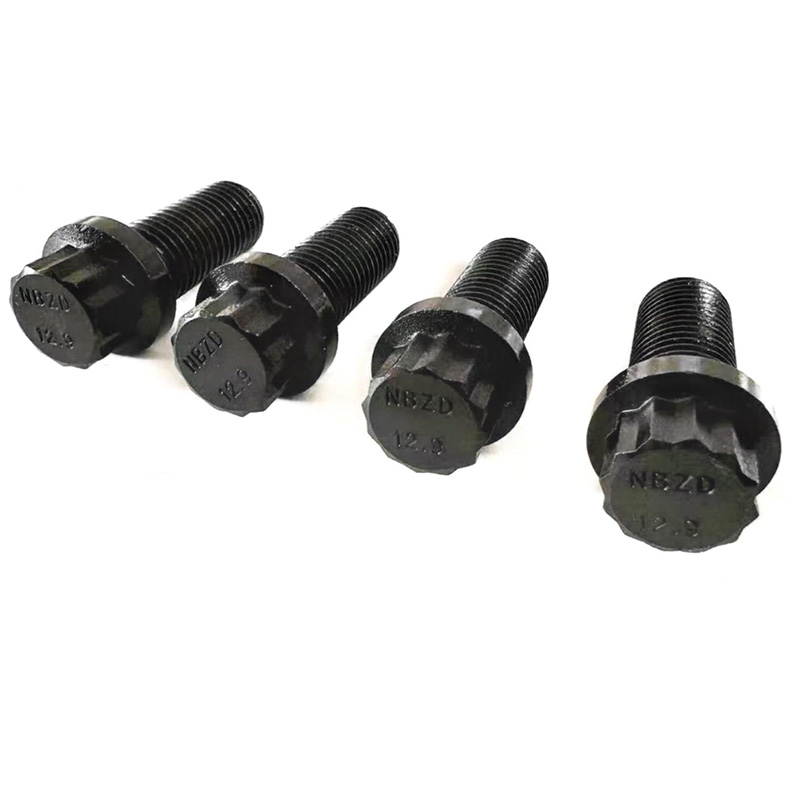

12-точечный фланцевый винт

Немедленно разместите оптовый заказ на 12-точечный фланцевый винт Xiaoguo®. Этот продукт имеет уникальную 12-точечную конструкцию головки и изготовлен из легированной стали марки 12,9, прошедшей процессы закалки и отпуска, с пределом прочности на разрыв, превышающим 1200 МПа, что подходит для использования в деталях двигателя, работающих в тяжелых условиях.

Отправить запрос

Описание продукта

12-точечный фланцевый винт — это высокопроизводительный крепеж с головкой с двенадцатью углами и увеличенной опорной поверхностью фланца внизу. Его головка имеет форму двойного шестиугольника, сочетающую в себе двенадцатиточечный привод и интегрированную фланцевую конструкцию, специально разработанную для обеспечения высокого крутящего момента и устойчивости к вибрационному ослаблению.

Этот 12-точечный фланцевый винт обычно используется в автомобильных трансмиссионных системах, блоках двигателей, авиационных двигателях и высокопрочном промышленном оборудовании. Это идеальное решение для замены традиционных болтов с шестигранной головкой и винтов с внутренней шестигранной головкой. Двенадцатисторонняя конструкция приводной поверхности позволяет использовать накидной гаечный ключ или двенадцатигранные головки, обеспечивая возможность изменения положения на 30° в узких пространствах по сравнению со стандартными шестигранными головками, что приводит к более высокой эффективности установки.

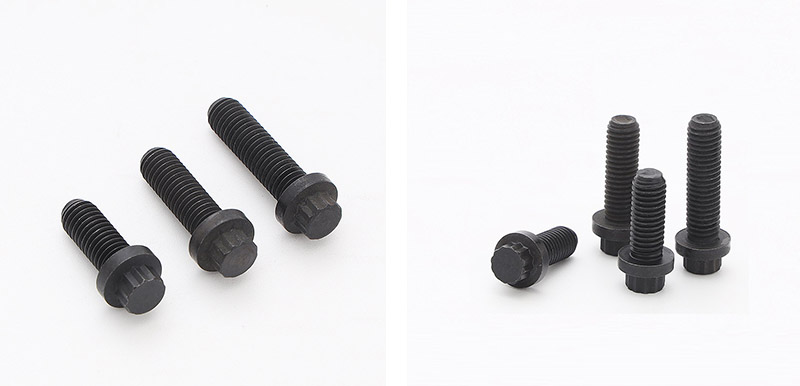

12 Point Flange Screw

Основное преимущество

Основные преимущества 12-точечного фланцевого винта в основном отражены в следующих аспектах:

(1) Тип головки с двенадцатью точками

Больше контактных поверхностей: головка с двенадцатигранной головкой имеет в два раза больше контактных поверхностей, чем шестигранная головка, что позволяет ей выдерживать более высокий момент затяжки без повреждения головки.

Риск угла скольжения невелик: распределение силы более равномерное, что делает его пригодным для применений, требующих высокой предварительной нагрузки.

（2）Встроенный фланец

Независимая поверхность фланца: дополнительные прокладки не требуются. Зубчатая или тисненая структура в нижней части фланца взаимодействует с поверхностью заготовки, создавая сильную силу трения.

Высокая вибростойкость: он может сохранять предварительную нагрузку даже в вибрационной среде, подходит для зон динамических нагрузок.

(3) Простая установка, экономит место.

Вращение на 30°: двенадцатигранную головку можно повернуть на 30°, чтобы вставить ее в ключ для изменения положения. Это экономит половину места по сравнению с поворотом шестиугольной головки на 60°. Подходит для ограниченного пространства.

（4）Большая площадь подшипника

Увеличенная поверхность фланца увеличивает площадь контакта: эффективно распределяет давление и предотвращает деформацию мягких материалов, таких как алюминий и чугун.

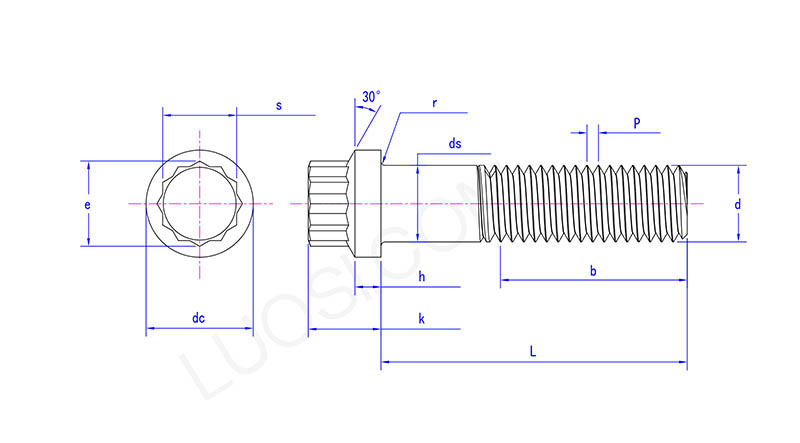

12 Point Flange Screw

Пн.	М22	М24	М27	М30	М33	М36	М39	М42	М45	М48	М52
P	2.5	3	3	3.5	3.5	4	4	4.5	4.5	5	5
постоянный ток макс.	33.3	38.1	38.1	42.8	47.5	52.3	57	61.7	66.5	76	76
мин постоянного тока	32.68	37.48	37.48	42.18	46.88	51.56	56.26	60.96	65.76	75.26	75.26
Дс Макс	22	24	27	30	33.0	36	39	42.0	45.0	48	52
дс мин	21.79	23.79	26.79	29.79	32.75	35.75	38.75	41.75	44.75	47.75	51.7
е мин	25.4	27.7	27.7	34.6	36.90	41.60	47.30	47.30	53.10	57.70	57.70
час максимум	6.9	7.98	7.98	9.21	9.62	10.82	12.71	12.56	15.65	16.1	16.1
час мин	6.54	7.35	7.35	8.78	9.19	10.39	12.28	12.13	15.13	15.58	15.58
к макс	22.36	25.56	25.56	28.96	32.0	35.2	38.3	41.4	44.7	51.03	51.03
К мин	22.04	25.24	25.24	28.54	31.6	34.80	37.90	41.00	44.30	50.57	50.57
г макс	1	1.2	1.20	1.4	1.60	1.60	1.80	1.80	2.00	2.20	2.20
р мин	0.75	0.95	0.95	1.15	1.35	1.35	1.55	1.55	1.75	1.82	1.82
с макс	22	24	24	30	32.00	36.00	41.00	41.00	46.0	50.0	50.0
с мин	21.79	23.79	23.79	29.79	31.75	35.75	40.75	40.75	45.75	49.75	49.75

（5）Альтернативные винты с шестигранной головкой

Совместимость с внешним диаметром головки: 12-точечный винт с фланцем имеет тот же размер отверстия, что и стандартный винт с шестигранной цилиндрической головкой, поэтому его можно заменить напрямую, не изменяя положение отверстия, а также он более долговечен.

（6）Полный ассортимент высокопрочных марок

Охватывает классы 8,8, 10,9, 12,9 и нержавеющую сталь A2-70/A4-80, удовлетворяя потребности всех сценариев, от общего машиностроения до экстремально тяжелых нагрузок.

（7）Богатые коррозионностойкие решения

Предлагаем различные виды обработки поверхности, такие как электрогальванизация, горячее цинкование, покрытие Dacromet, цинк-никелевый сплав и чернение, подходящие для внутренних, наружных, морских, химических сред и т. д.

（8）Широкий спектр областей применения

Автомобили (двигатели, трансмиссии, шасси), аэрокосмическая промышленность (корпусы двигателей, шасси), ветроэнергетика, горнодобывающая промышленность, нефтехимия, корабли, общее машиностроение и т. д.
