Нижний выступающий приварной винт

Приварной винт с нижним выступом можно приварить к поверхности металла, а его резьбовой конец использовать для соединения других компонентов. Они подходят для мест, где механическое оборудование, стальные рамы или промышленные панели требуют прочного и постоянного основания. Xiaoguo® — надежный бренд, продукция которого соответствует соответствующим стандартам качества.

Модель:QC/T 598-1999

Отправить запрос

Описание продукта

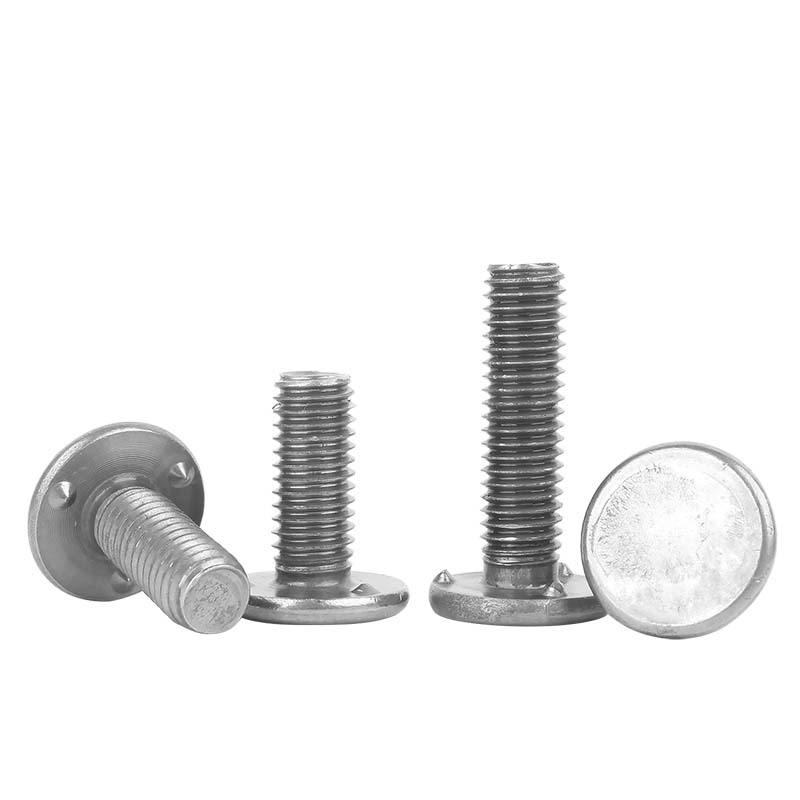

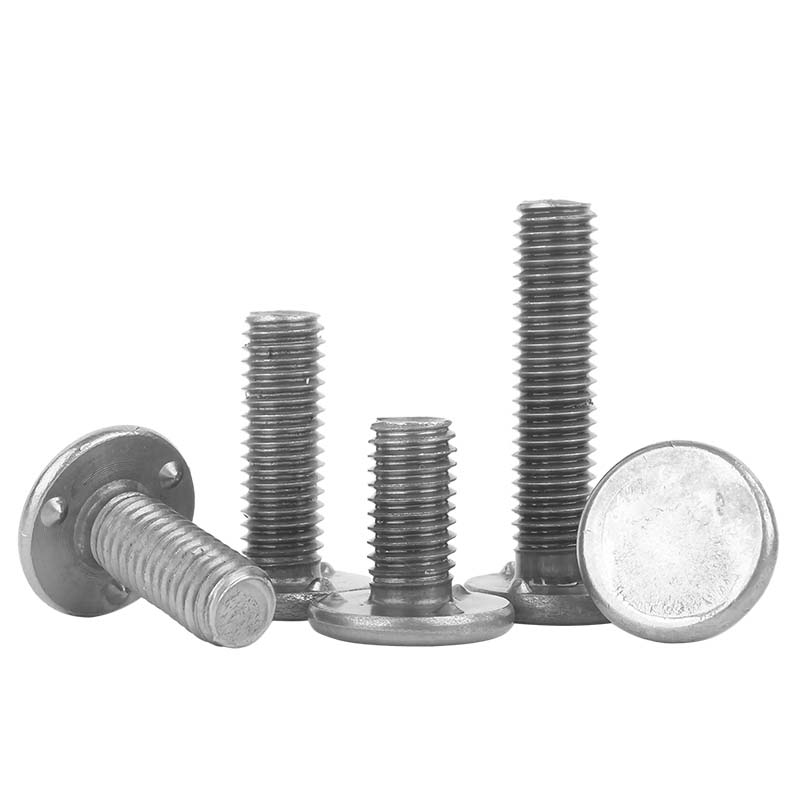

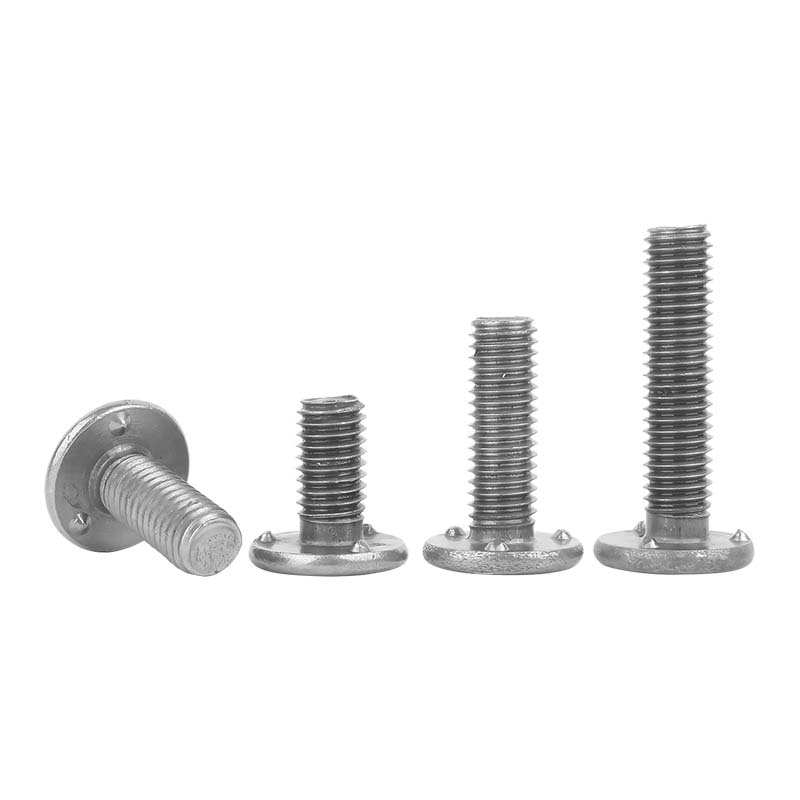

Головка приварного винта с нижним выступом имеет круглую форму, гладкую и правильную форму, с точками сварки и используется в таких сценариях, как сварка и фиксация. Винт имеет цилиндрическую форму, с регулярной резьбой на поверхности. Нити непрерывные и равномерные.

Параметры продукта

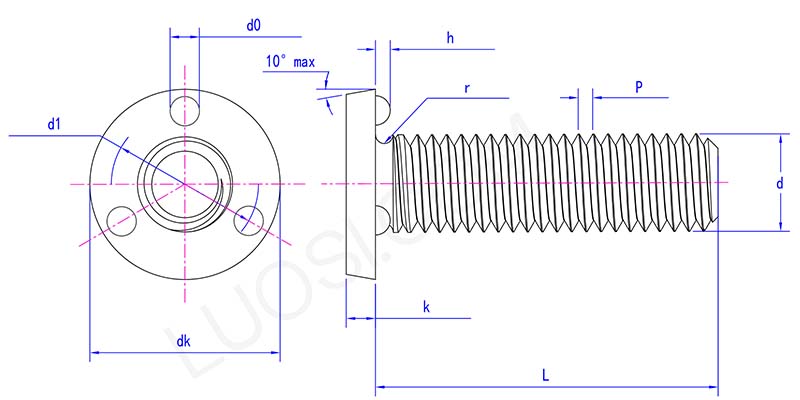

bottom projection weld screw parameter

Пн.	М4	М5	М6	М8	М10	М12
P	0.7	0.8	1	1.25	1.5	1.75
ДК Макс	11.5	12.5	14.5	19	21	24
дк мин	11.23	12.23	14.23	18.67	20.67	23.67
к макс	2	2.5	2.5	3.5	4	5
К мин	1.75	2.25	2.25	3.25	3.75	4.75
р мин	0.2	0.2	0.3	0.3	0.4	0.4
d1 макс.	8.75	9.75	10.75	14.25	16.25	18.75
d1 минута	8.5	9.5	10.5	14	16	18.5
час максимум	1.25	1.25	1.25	1.45	1.45	1.65
час мин	0.9	0.9	0.9	1.1	1.1	1.3
d0 макс.	2.6	2.6	2.6	3.1	3.1	3.6
д0 мин	2.4	2.4	2.4	2.9	2.9	3.4

Приложения

При строительстве стальных конструкций, таких как мосты и большие здания, используются приварные винты с нижним выступом. Они могут гарантировать, что все компоненты стальной конструкции надежно соединены, способны выдерживать большие нагрузки и напряжения, а также гарантировать безопасность и устойчивость строительной конструкции.

Сборка всех видов механического оборудования не может обойтись без винтов с выступающей сваркой. Например, различные компоненты оборудования, такого как станки, двигатели и крупное оборудование, прочно соединяются болтами, чтобы обеспечить нормальную работу оборудования. Например, в процессе сборки двигателя для точного соединения различных компонентов используются болты, обеспечивающие устойчивость и надежность двигателя во время работы.

Винт с выступающей сваркой используется в нефтехимической промышленности. Для соединений различного оборудования, такого как резервуары для хранения, трубопроводы, арматура и т. д., необходимы специальные жаропрочные и коррозионностойкие болты. Эти болты могут обеспечить стабильную работу оборудования в сложных химических средах и предотвратить несчастные случаи, такие как утечки.

Особенность продукта

Точки сварки приварных винтов с нижним выступом можно использовать для предварительной приварки болтов к заготовке, что облегчает последующие операции сборки. Винт имеет регулярную и непрерывную равномерную резьбу, которую можно подобрать корехии другие компоненты. Их можно адаптировать к материалам разной толщины и удовлетворить различные требования к сборке.
