Выступающий винт под сварку

Винты с выступающим подварочным швом, производимые заводом Xiaoguo®, специально разработаны для сложных сварочных операций. На производственных предприятиях они обычно используются для фиксации крупных компонентов, таких как детали двигателя или секции рамы. Они соответствуют стандарту внедрения QC/T 598-1999.

Модель:QC/T 598-1999

Отправить запрос

Описание продукта

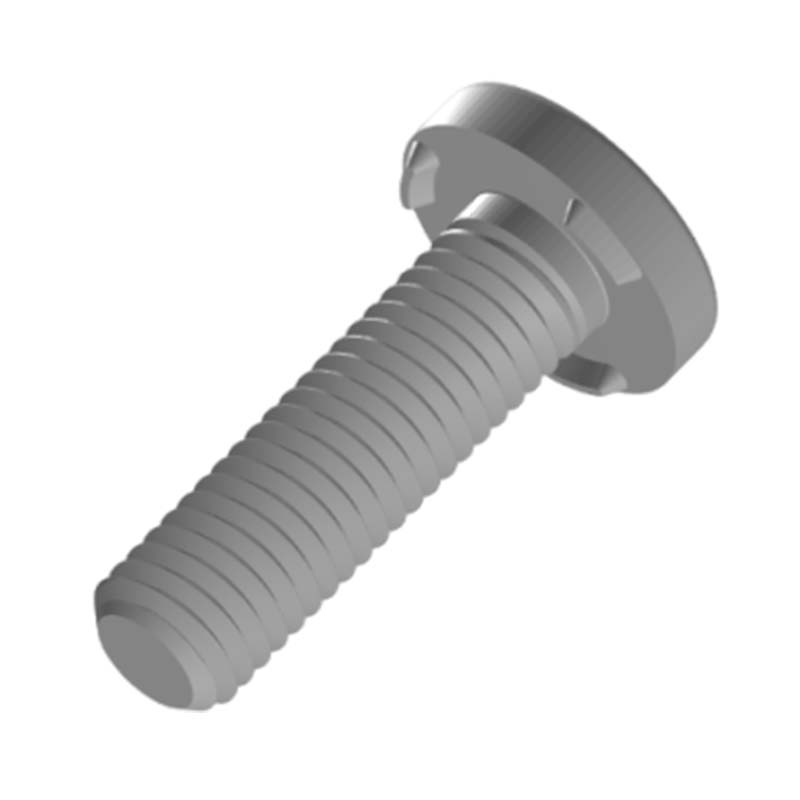

Головка выступающего подварочного винта имеет форму круглой пластины, простой и правильной формы; винт прямой, а поверхность имеет равномерную и непрерывную резьбу, которая используется для взаимодействия с гайками и другими компонентами для обеспечения затяжки. Общий дизайн прост и практичен.

Приложения

Этот винт под сварку используется при общей механической сборке. Например, такое оборудование, как станки и сельскохозяйственная техника, используется для соединения корпуса, основания и некритических компонентов трансмиссии. Их устойчивость обеспечивает бесперебойную работу оборудования.

Выступающий подварочный винт используется в мебельной промышленности. При сборке столов, стульев и корпусов шкафов неподвижные панели и каркасы надежно фиксируются. Круглые головки не выступают, что позволяет избежать царапин и обеспечивает безопасность и эстетику повседневного использования. Их также можно использовать для ремонта зданий. Этими методами можно быстро соединить временные постройки, легкие стальные конструкции или крепления дверей и окон, а также заборы с учетом требований по несущей способности и монтажу фундамента.

Выступающий приварной винт прочно приварен и имеет стабильное соединение. Благодаря методу сварки,болтможет плотно сочетаться со свариваемой деталью, образуя очень прочное соединение. Вероятность ослабления его меньше, чем у обычных болтовых соединений. Они увеличивают площадь контакта со свариваемой деталью. При затягивании гайки они позволяют более равномерно распределить давление и снизить давление на поверхность свариваемой детали, предотвращая повреждение или деформацию свариваемой детали.

Параметры и особенности продукта

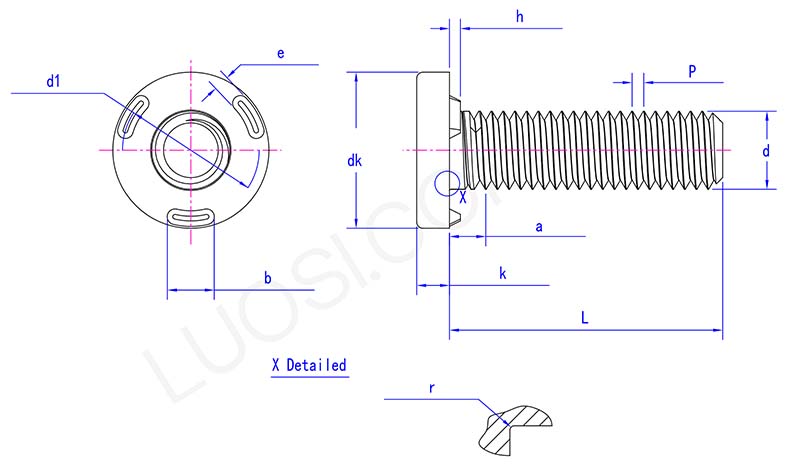

projection underweld screw parameter

Пн.	М5	М6	М8	М10
P	0.8	1	1.25	1.5
ДК Макс	12.4	14.4	16.4	20.4
дк мин	11.6	13.6	15.6	19.6
к макс	2	2.2	3.2	4.2
К мин	1.6	1.8	2.8	3.8
е макс	2.25	2.75	2.25	2.75
е мин	1.75	2.25	1.75	2.25
б макс	3.3	4.3	5.3	6.3
б мин	2.7	3.7	4.7	5.7
час максимум	0.8	0.9	1.1	1.3
час мин	0.6	0.75	0.9	1.1
d1 макс.	10	11.5	14	17.5
d1 минута	9	10.5	13	16.5
р мин	0.2	0.25	0.4	0.4
г макс	0.6	0.7	0.9	1.2
Макс	3.2	4	5	5

Структура выступающего подварочного винта очень стабильна. Круглая головка вертикально соединена с винтом, образуя плотное прилегание. Под действием силы он может эффективно распределять давление и вряд ли деформируется или сломается, обеспечивая надежность соединения. Для работы можно использовать обычные гаечные ключи и другие инструменты. Никакого специального оборудования не требуется. Монтаж и демонтаж относительно просты, что делает его удобным для последующего обслуживания и регулировки.
