Внутренняя шестигранная заглушка BSPT

При использовании входящей в комплект поставки Xiaoguo® внутренней шестигранной заглушки BSPT ее можно использовать повторно. Однако вам необходимо повторно намотать ленту или нанести на них герметик, прежде чем их можно будет использовать снова, тем самым снижая затраты на повторные покупки.

Отправить запрос

Описание продукта

Конструкция вилки с внутренней шестигранной вилкой BSPT очень прочная, поэтому ее несложно использовать. Однако есть еще несколько моментов, требующих особого внимания.

【1】Подготовка перед установкой

（1）Выберите правильный размер: убедитесь, что интерфейс имеет резьбу NPT.

（2）Проверьте резьбу: проверьте, нет ли заусенцев или царапин на резьбе внутренней шестигранной заглушки с наружной резьбой BSPT, а также убедитесь, что внутренняя резьба интерфейса чистая, без каких-либо железных опилок или остатков старой клейкой ленты.

（3）Подготовьте уплотнительную ленту или герметик: Хотя коническая резьба NPT обладает собственным свойством самоуплотнения, во избежание утечек масла или воздуха настоятельно рекомендуется обернуть уплотнительную ленту или нанести жидкий резьбовой герметик.

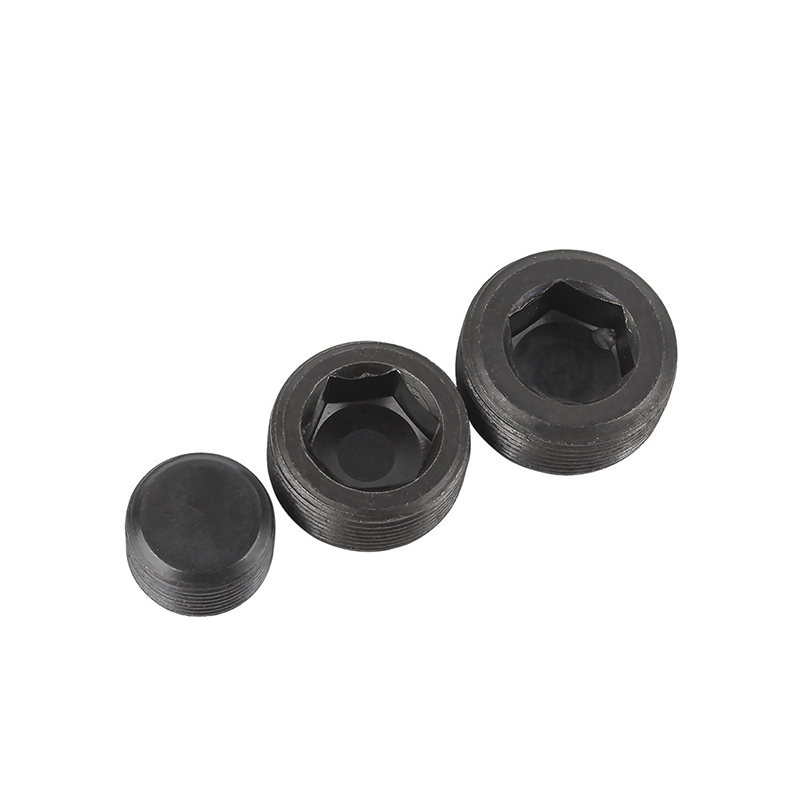

BSPT Male Internal Hex Plug

【2】Оберните ленту исходного материала.

（1）Направление: наматывайте по часовой стрелке от хвостовика с резьбой (конец, расположенный рядом с шестиугольной головкой) к концу с резьбой.

（2）Количество витков: Обычно наматывайте от 3 до 6 раз.

（3）Не закрывайте первый зуб: оставьте незакрепленными первые 1–2 зубца в самой передней части нити. Это позволит предотвратить попадание мусора с клейкой ленты в систему.

【3】Этапы затяжки

（1）Предварительно затяните вручную: сначала вручную вставьте внутреннюю шестигранную заглушку BSPT с наружной резьбой в отверстие. Просто убедитесь, что он входит плавно и нити выровнены правильно.

（2）Затяните внутренним шестигранным ключом: найдите внутренний шестигранный ключ подходящего размера (стороны шестигранника должны совпадать), вставьте его в шестигранное отверстие и начните затягивать.

（3）Сколько ходов? После полной затяжки вручную продолжайте затягивать гаечным ключом примерно на 1,5–3 оборота (приблизительно). (NPT представляет собой коническую резьбу. Нет необходимости плотно прижимать уплотнительное кольцо к торцевой поверхности. Просто затяните еще немного, когда почувствуете явное сопротивление.)

（4）Опорный момент

Спецификация ДНЯО	Крутящий момент (Н·м)
1/8″	7-10
1/4″	16-22
3/8″	19-43
1/2″	43-54
3/4″	54-65
1 ″	70-81

【4】Осмотр после установки

После завершения установки подайте давление в систему и проверьте, нет ли утечек вокруг внутренней шестигранной заглушки с наружной резьбой BSPT.

Если есть небольшая утечка, можно попробовать подтянуть еще на 1/4 оборота.

Если утечки все еще есть, снимите деталь и осмотрите резьбу и уплотнительную ленту. Снова намотайте ленту и установите ее на место.

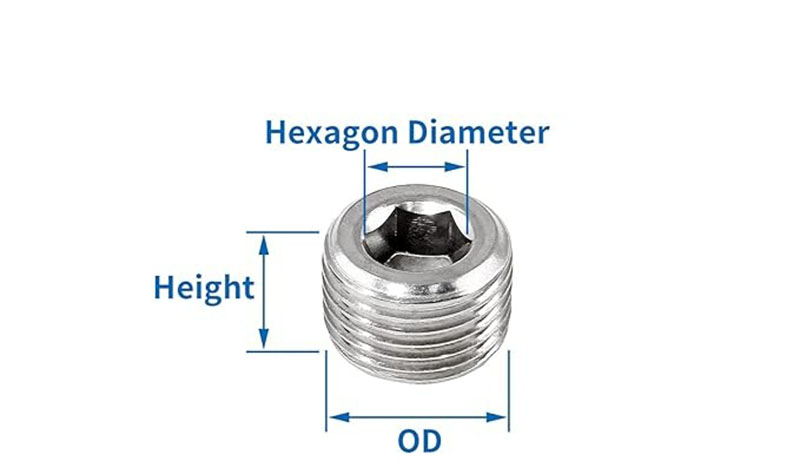

BSPT Male Internal Hex Plug

Нить	ОД (дюймы)	ОД (мм)	Высота	Диаметр шестиугольника
НПТ1/8	13/32≈3/8	10,287 мм	0,31 дюйма/8 мм	0,19 дюйма/5 мм
НПТ1/4	33/64≈1/2	13.000 мм	0,39 дюйма/10 мм	0,23 дюйма/6 мм
НПТ 3/8	43/64≈5/8	17,145 мм	0,43 дюйма/11 мм	0,31 дюйма/8 мм
НПТ1/2	27/32≈3/4	20,500 мм	0,59 дюйма/15 мм	0,39 дюйма/10 мм
