Метрический винт с фланцем Piont типа F 12

Винты фланца метрического типа F с 12 точками обеспечивают больший крутящий момент для надежной затяжки без проскальзывания. Их можно использовать как для крепления мебели, так и для сборки техники. Xiaoguo® — профессиональный производитель крепежных изделий с многолетним опытом, который может адаптировать их в соответствии с вашими потребностями.

Отправить запрос

Описание продукта

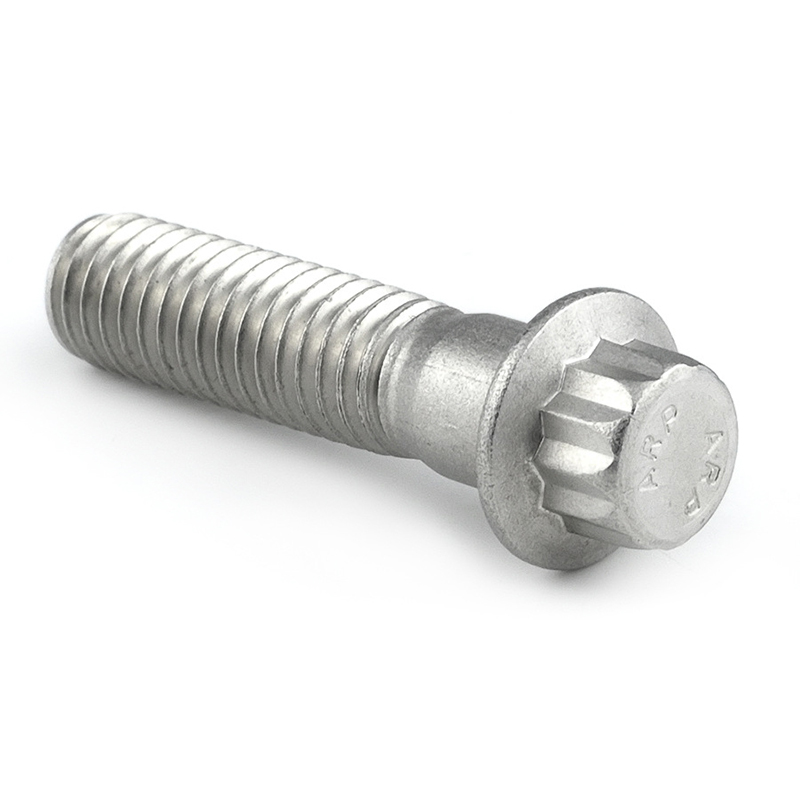

Головка винта с фланцем метрического типа F 12 имеет особую конструкцию: с 12 углами. В его нижней части имеется F-образная фланцевая пластина. Эта фланцевая пластина эквивалентна большой прокладке, которая может увеличить площадь контакта с соединяемым материалом и сделать соединение более стабильным.

Metric type F 12-Piont flange screw

Функции

Особенностью 12-точечного фланцевого винта метрического типа F является уникальная конструкция фланцевой пластины с 12 углами и фланцевой пластиной F-типа. 12 углов обеспечивают больше точек приложения силы, делая операцию затяжки более точной и плавной. Фланец F-типа не только распределяет давление, но и предотвращает погружение винтов в закрепленный материал, что еще больше повышает стабильность соединения.

Метрические фланцевые винты типа F 12 с пилообразным фланцем. При затягивании эти зубья вгрызаются в поверхность, предотвращая ослабление механического оборудования (например, роликов конвейерной ленты или кронштейнов насоса) из-за вибрации. Никаких дополнительных стопорных шайб добавлять не нужно.

12-гранные метрические винты типа F быстрее крепятся на неровных поверхностях. Зубчатое дно может компенсировать мелкие дефекты. Это очень полезно при соединении болтов с чугуном или текстурированными металлами, так как гладкие фланцы могут соскользнуть. Его хватка сильнее. Зубчатое дно может быть заделано металлом и более устойчиво к вибрации, чем винты с гладким фланцем. Его часто используют в сельскохозяйственной технике или компрессорных базах.

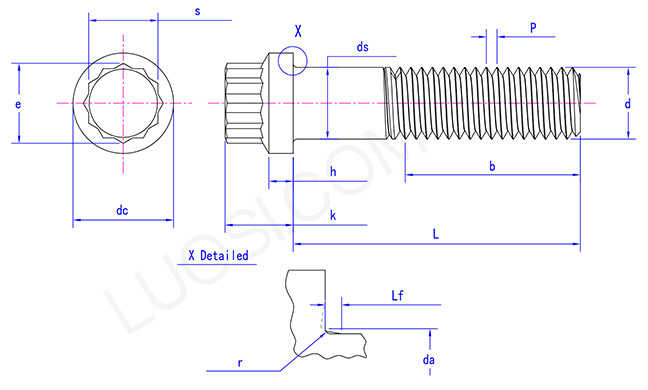

Параметры продукта

Пн.	М5	М6	М8	М10	М12	М14	М16	М20	М24	М30	М36
P	0.8	1	1.25	1.5	1.75	2	2	2.5	3	3.5	4
Дс Макс	5	6	8	10	12	14	16	20	24	30	36
ДС мин.	4.82	5.82	7.78	9.78	11.73	13.73	15.73	19.67	32.67	29.67	35.61
с макс	5	6	8	10	12	14	16	20	24	30	36
с мин	4.79	5.79	7.78	9.78	11.79	13.79	15.81	19.82	23.75	29.72	35.7
Е мин	5.6	6.7	9	11.2	13.5	15.8	18	22.5	27	33.8	40.5
постоянный ток макс.	8.72	10.22	13.27	16.27	18.27	21.33	24.33	30.33	36.39	45.39	54.46
Мин. постоянного тока	8.27	9.77	12.72	15.69	17.67	20.67	23.62	29.55	35.52	44.52	52.75
час максимум	2.25	2.7	3.6	4.5	5.4	6.3	7.2	9	10.8	13.5	16.2
Ч мин	2	2.45	3.35	4.13	5.03	5.93	6.83	8.5	10.3	13	15.6
к макс	5	6	8	10	12	14	16	20	24	30	36
К мин	4.88	5.82	7.78	9.78	11.73	13.73	15.73	19.67	23.67	29.67	35.57
Да, Макс	5.7	6.8	9.2	11.2	13.7	15.7	17.7	22.4	26.4	33.4	39.4
Лф макс	0.6	0.68	1.02	1.02	1.87	1.87	1.87	2.04	2.04	2.89	2.99
Р мин	0.2	0.25	0.4	0.4	0.6	0.6	0.6	0.8	0.8	1	1

Метрические фланцевые винты типа F 12 подходят для ремонта поврежденных отверстий. Зубчатая конструкция может выступать в качестве анкера на изношенной резьбе и использоваться в качестве временной фиксации старого оборудования перед техническим обслуживанием. Они могут выдерживать термоциклирование. Зубчатый фланец сохраняет сцепление, когда металл расширяется или сжимается, что делает его очень подходящим для выпускных коллекторов или компонентов духовок.
