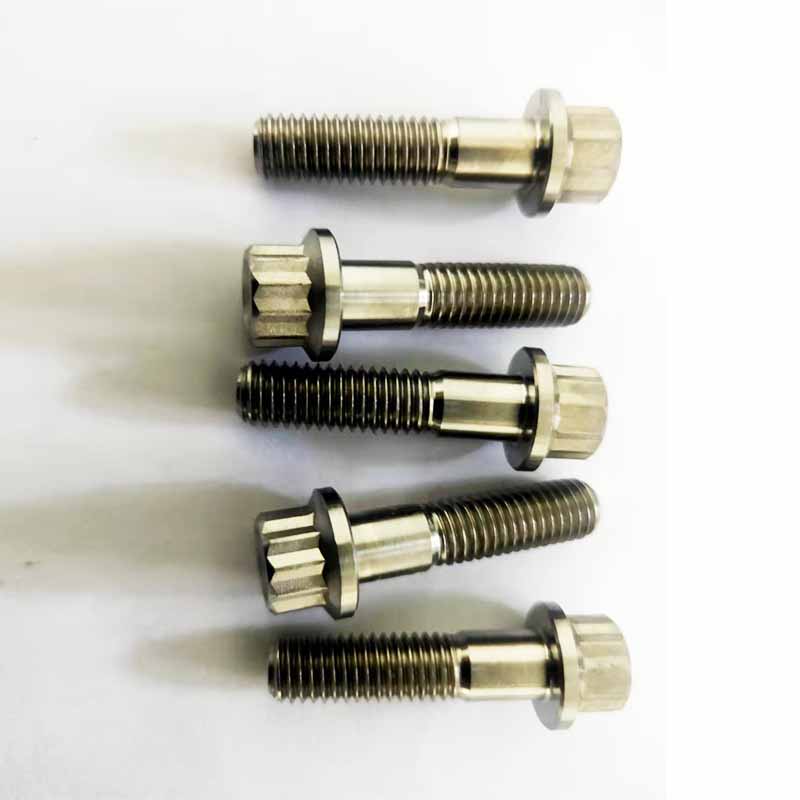

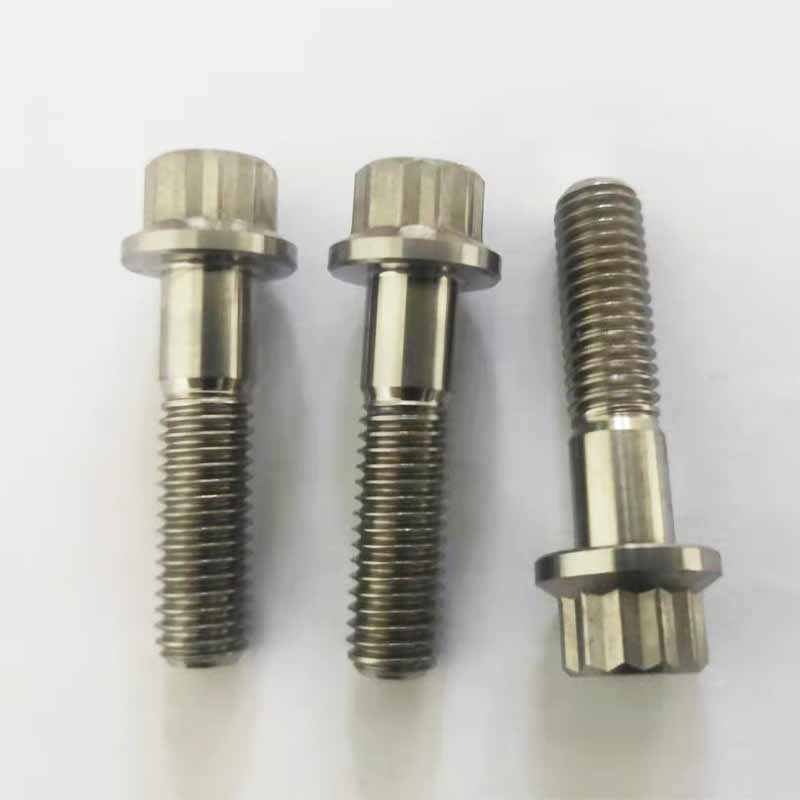

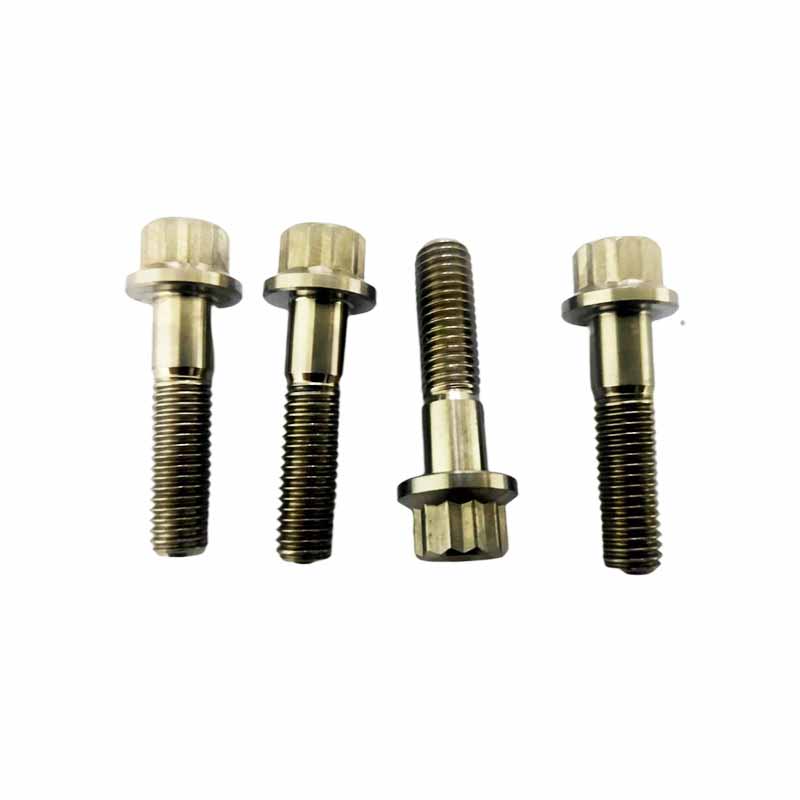

Метрический тип U 12 Piont Винт с фланцем

Метрические фланцевые винты U 12 идеально подходят для точного и надежного монтажа. Фабрика Xiaoguo® может удовлетворить ваши потребности. Мы производим в соответствии со стандартом внедрения ASME/ANSI B18.2.5M-2009. Закажите сейчас и получите нужные вам надежные винты.

Отправить запрос

Описание продукта

Винт с фланцем метрического типа U 12 имеет 12 углов на головке. При затягивании он имеет большую площадь контакта и может прикладывать больший крутящий момент. Под винтом имеется U-образная фланцевая пластина, позволяющая увеличить площадь контакта с соединяемой деталью и рассеять давление.

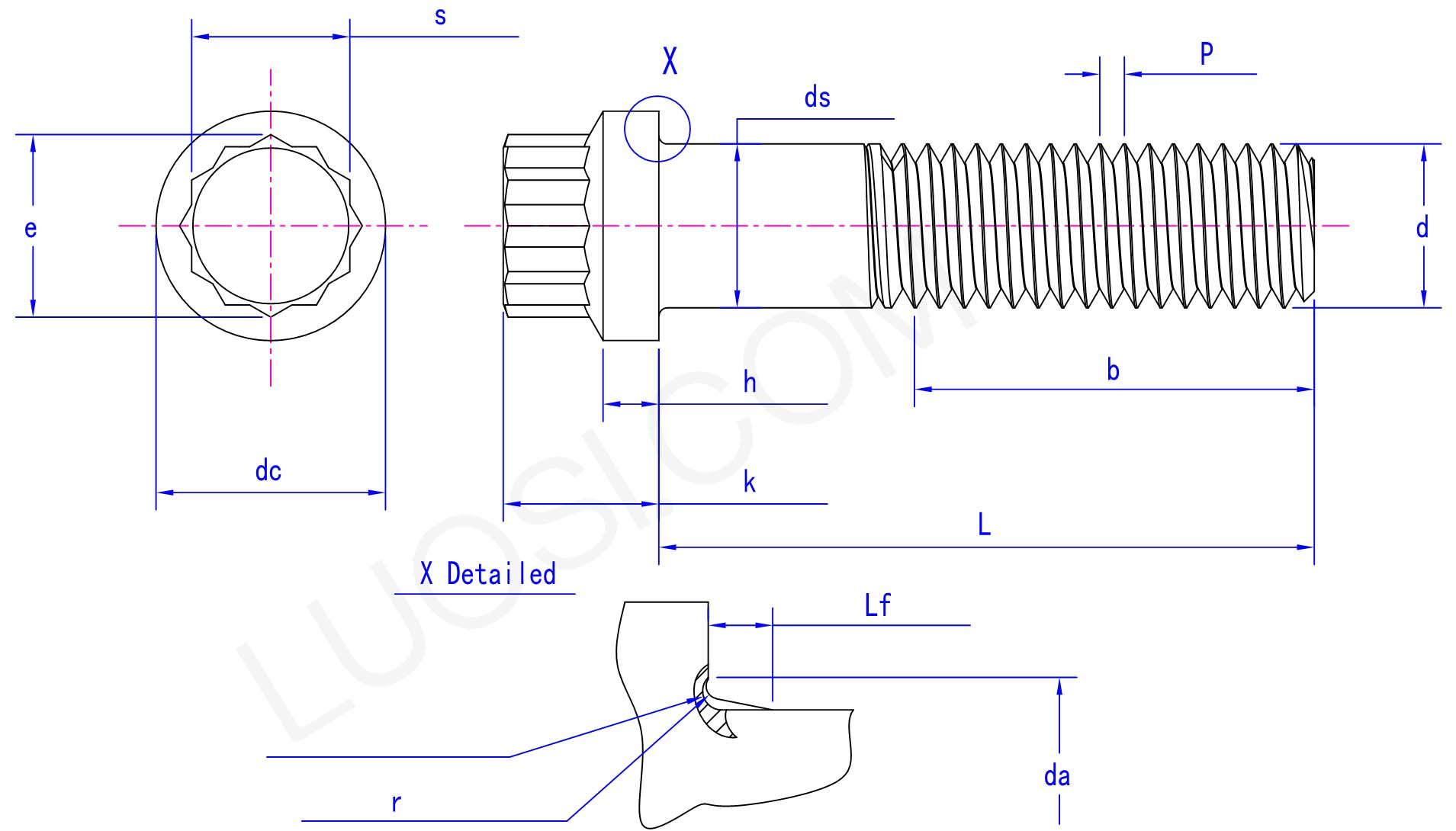

Metric Type U 12 Piont Flange Screw

Особенности и параметры

12-гранные метрические винты типа U устойчивы к коррозии в солевом тумане. Конструкция с нижним вырезом часто используется из нержавеющей стали, что может уменьшить щелевую коррозию. Фланцевые уплотнительные поверхности являются идеальным выбором для перил судов или прибрежной инфраструктуры. Они могут предотвратить расшатывание. Нижняя поверхность зубчатого фланца имеет сетчатую поверхность, которая подходит для промышленных вибраторов или кронштейнов генераторов, не требующих стопорных шайб.

Для крепления выпускного коллектора турбины используются метрические фланцевые винты U 12. Утечка в коллекторе снижает эффективность турбины. Они выдерживают термический цикл до 900°C. U-образная канавка предотвращает деформацию фланца при затягивании. При нанесении никелевого антипригарного средства медная паста сгорает. Заменяйте его каждые 50 000 миль пробега; Термическая усталость может привести к разрыву выхлопной трубы.

12-гранные метрические винты типа U используются для крепления крышек редукторов ветряных турбин. Вибрация турбины может привести к отходу традиционных винтов. Они могут заблокировать крышку на срок более 20 лет. Нижний вырез может играть роль в амортизации ударов. При использовании 12-точечного усилителя крутящего момента на высоте недостаточная затяжка может привести к попаданию пыли и повреждению шестерен.

Метрический фланцевый винт U 12 имеет чрезвычайно высокую силу крепления. 12-угольная конструкция позволяет выдерживать больший крутящий момент при затягивании. Кроме того, U-образный фланец увеличивает трение, что затрудняет его ослабление даже в условиях вибрации. Они очень надежны и могут постоянно поддерживать стабильность соединительных частей.

Параметры продукта

Пн.	М5	М6	М8	М10	М12	М14	М16	М20	М24	М30	М36
P	0.8	1	1.25	1.5	1.75	2	2	2.5	3	3.5	4
Дс Макс	5	6	8	10	12	14	16	20	24	30	36
ДС мин.	4.82	5.82	7.78	9.78	11.73	13.73	15.73	19.67	23.67	29.67	35.61
с макс	5	6	8	10	12	14	16	20	24	30	36
с мин	4.79	5.79	7.78	9.78	11.79	13.79	15.81	19.82	23.75	29.72	35.7
Е мин	5.6	6.7	9	11.2	13.5	15.8	18	22.5	27	33.8	40.5
постоянный ток макс.	8.72	10.22	13.27	16.27	18.27	21.33	24.33	30.33	36.39	45.39	54.46
Мин. постоянного тока	8.27	9.77	12.72	15.69	17.67	20.67	23.62	29.55	35.52	44.52	52.75
час максимум	2.25	2.7	3.6	4.5	5.4	6.3	7.2	9	10.8	13.5	16.2
Ч мин	2	2.45	3.35	4.13	5.03	5.93	6.83	8.5	10.3	13	15.6
к макс	5	6	8	10	12	14	16	20	24	30	36
К мин	4.88	5.82	7.78	9.78	11.73	13.73	15.73	19.67	23.67	29.67	35.57
Да, Макс	6.2	7.5	10	12.5	15.2	17.7	20.5	25.5	30.7	38.5	46.2
Лф макс	1.4	1.6	2.1	2.1	2.1	2.1	3.2	3.2	3.2	4.5	4.5
г макс	0.25	0.26	0.36	0.45	0.54	0.63	0.72	0.89	1.07	1.33	1.6
Р мин	0.1	0.11	0.16	0.2	0.24	0.28	0.32	0.4	0.48	0.61	0.73
