Выступающие приварные шпильки в основном состоят из винта и головки специальной приподнятой конструкции. Их можно комбинировать с гайками или другими деталями с внутренней резьбой. Эти выступы могут состоять из множества небольших цилиндрических, кольцеобразных или других специфических форм.

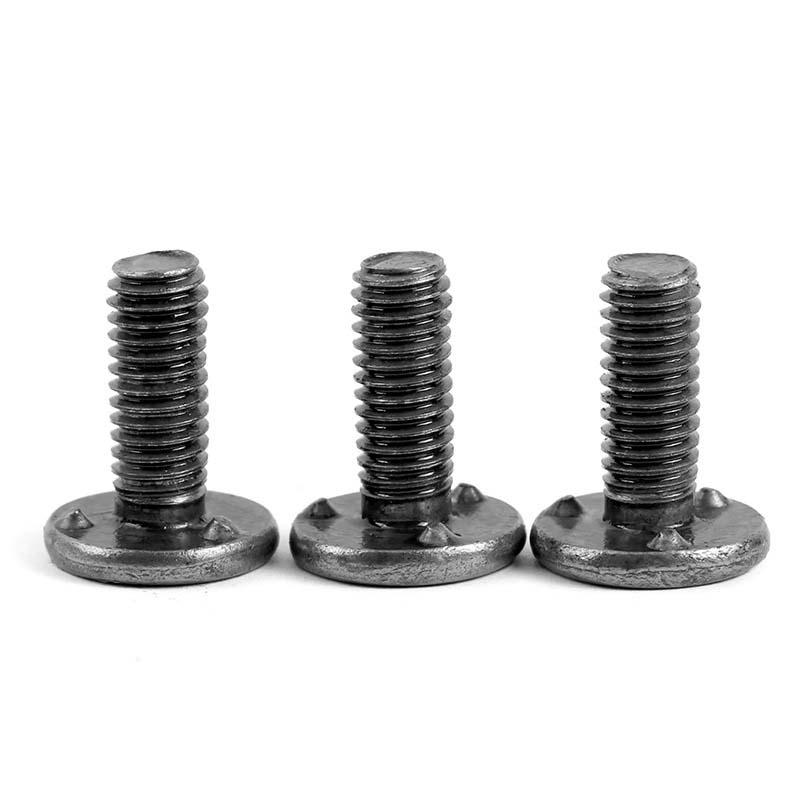

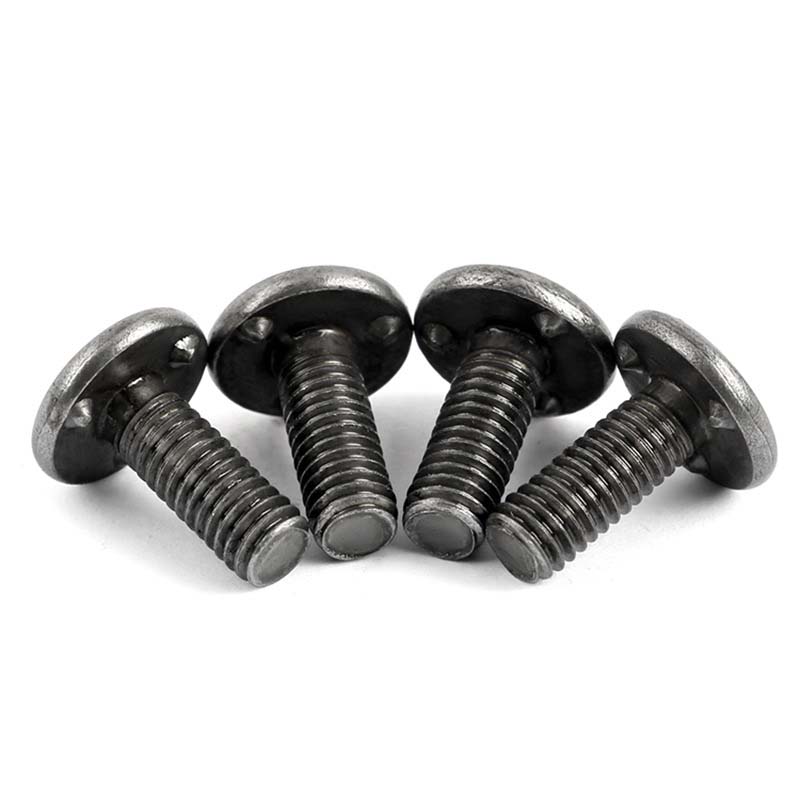

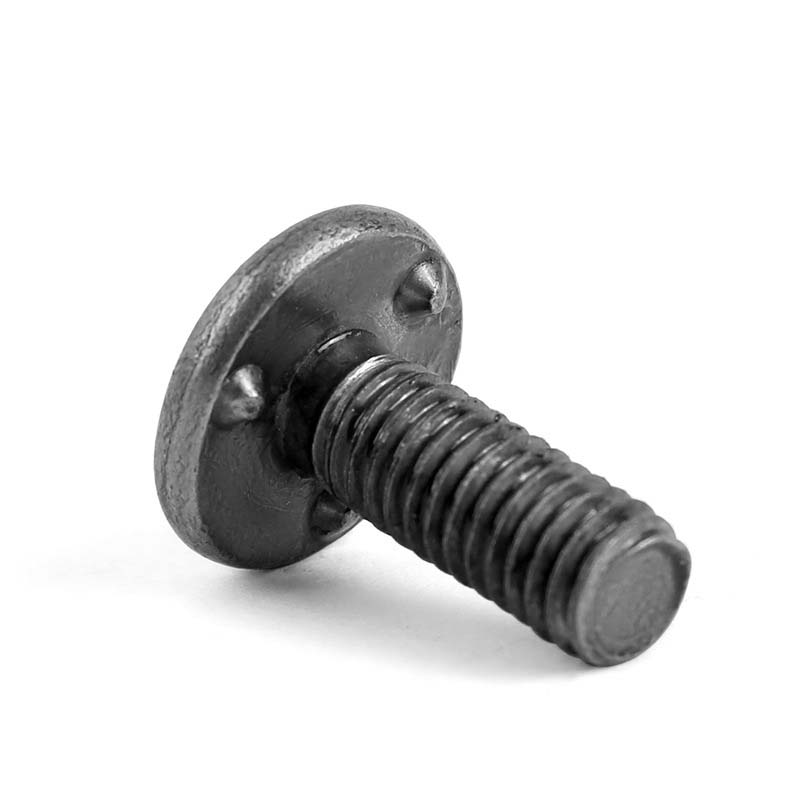

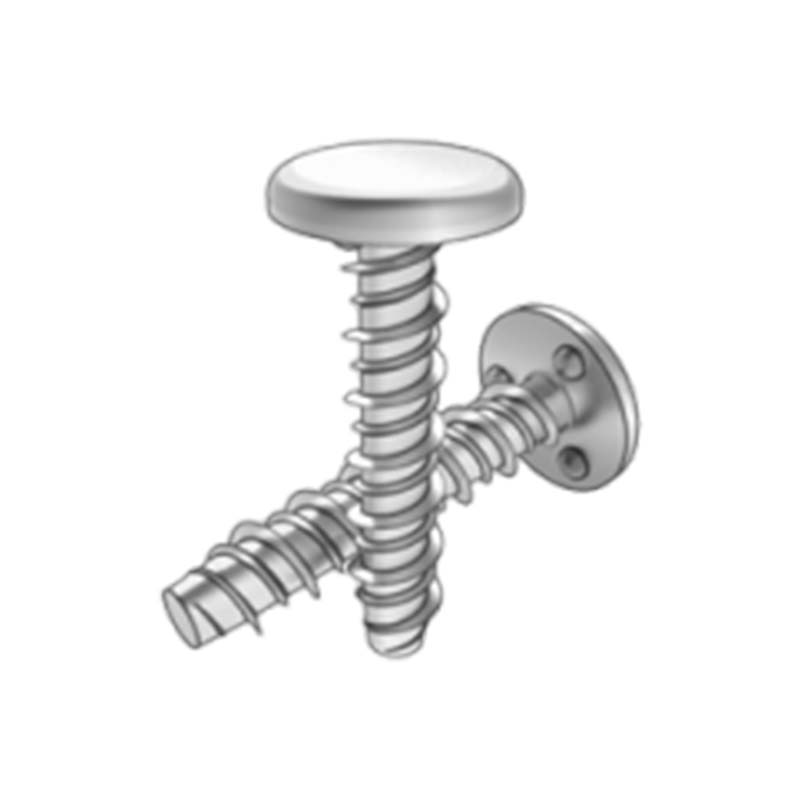

Уникальные выступы на головке приварной шпильки с тремя выступами под головкой обеспечивают точную концентрацию тока во время сварки, обеспечивая стабильный и надежный сварочный процесс и существенно гарантируя качество сварки. Благодаря сосредоточению силы на выступах тепловое воздействие на другие части сварного изделия во время сварки относительно невелико, что позволяет хорошо сохранять первоначальные характеристики и внешний вид сварного изделия и не вызывает чрезмерной деформации или повреждения из-за сварки.
Шпильки с выступающими сварными швами легко привариваются и очень прочны. Ток концентрируется в выступающей части головки, быстро соединяя шпильку с заготовкой. Этот метод намного эффективнее обычного метода сварки. Имеет собственную функцию позиционирования. При установке не требуется никаких сложных операций по позиционированию. Он может автоматически найти правильное положение, что значительно экономит время установки.
Винты под сварку с выступом используются при сборке корпусов электронных устройств. Например, при сборке таких продуктов, как компьютерные мейнфреймы, корпуса мобильных телефонов и корпуса планшетных компьютеров, они играют решающую роль. При установке таких компонентов, как кронштейн жесткого диска, фиксирующая рамка блока питания и опора вентилятора внутри корпуса основного блока, сначала прикрепите их к соответствующим местам на корпусе корпуса, а затем закрепите эти аксессуары с помощью резьбы на винтах.
Выступающие сварные шпильки используются при строительстве строительных металлоконструкций. Для таких сооружений, как заводы, склады, стадионы, мосты и т. д., они часто используются в узлах соединения стальных балок и стальных колонн. Сначала к концам стальных балок или стальных колонн привариваются шпильки, а затем стальные балки и стальные колонны скрепляются вместе с помощью болтов или других соединительных компонентов.
Пн. |

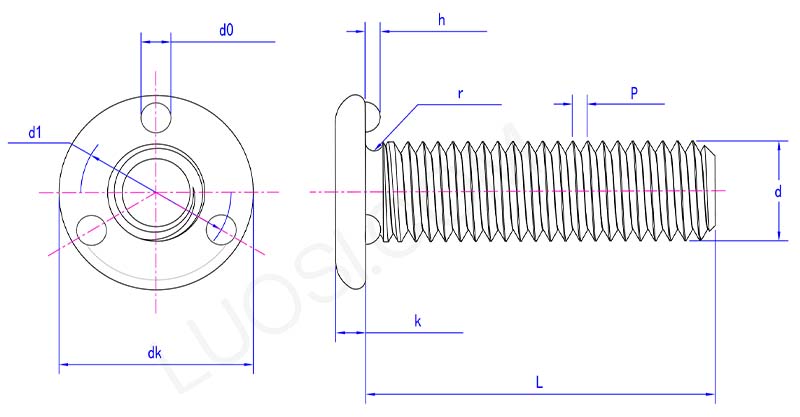

М4 | М5 | М6 | М8 | М10 | М12 |
P |
0.7 | 0.8 | 1 | 1.25 | 1.5 | 1.75 |
ДК Макс |
10.4 | 12.4 | 14.4 | 18.4 | 22.4 | 26.4 |
дк мин |
9.6 | 11.6 | 13.6 | 17.6 | 21.6 | 25.6 |
к макс |
1.5 | 2 | 2.2 | 2.7 | 3.7 | 4.7 |
К мин |
1.1 | 1.6 | 1.8 | 2.3 | 3.3 | 4.3 |
г макс |
0.5 | 0.6 | 0.7 | 0.9 | 1.2 | 1.4 |
р мин |
0.2 | 0.2 | 0.25 | 0.4 | 0.4 | 0.6 |
d0 макс. |
1.75 | 2.25 | 2.75 | 3.25 | 4.25 | 4.25 |
д0 мин |
1.25 | 1.75 | 2.25 | 2.75 | 3.75 | 3.75 |
час максимум |
0.8 | 0.8 | 0.9 | 0.9 | 1.1 | 1.1 |
час мин |
0.6 | 0.6 | 0.7 | 0.7 | 0.9 | 0.9 |
d1 |
8.5 | 10 | 11.5 | 15 | 18 | 21 |
