Винт с фланцем, 12 точек, тип A

Винты с фланцем на 12 точек типа А представляют собой крепежные детали с 12 углами на головке с фланцевой поверхностью. Они имеют множество точек контакта, и их нелегко соскользнуть при затягивании с помощью инструментов. Болты, производимые фабрикой Xiaoguo®, долговечны и выдерживают суровые условия работы. Вы можете сделать заказ в любое время.

Отправить запрос

Описание продукта

Винт с фланцем типа A с 12 точками имеет 12 углов на головке и может использоваться в сочетании со специальным торцевым ключом с 12 углами. Под головкой винта имеется фланцевая пластина. Корпус стержня имеет цилиндрическую форму и ступенчатую конструкцию с гладкими участками стержня и секциями с полной резьбой.

Type A 12 Point Flange Screw

Функции

Для 12-точечных фланцевых винтов типа А требуются специальные втулки. Эти 12 втулок конструкции позволяют ввинчивать их в узкие места, где другие винты не могут. Встроенный фланец действует аналогично прокладке, что позволяет сэкономить дополнительные детали. Это очень удобно для узких моторных отсеков или панелей управления.

12-точечные фланцевые винты типа А позволяют ускорить сборку. Фланцевая конструкция не требует отдельной прокладки, а 12-угольный приводной блок более приспособлен для установки гильз под большим углом, чем винты с шестигранной головкой. На производственных линиях, производящих электроприборы или оборудование, скорость выше.

12-точечные винты типа А могут предотвратить ослабление из-за вибрации. Фланец увеличивает трение с поверхностью. Его можно использовать для насосов, компрессоров или любых вибрирующих компонентов без необходимости использования стопорных прокладок. Интегрированные фланцы позволяют уменьшить высоту и идеально подходят для электронных устройств или прецизионных компонентов.

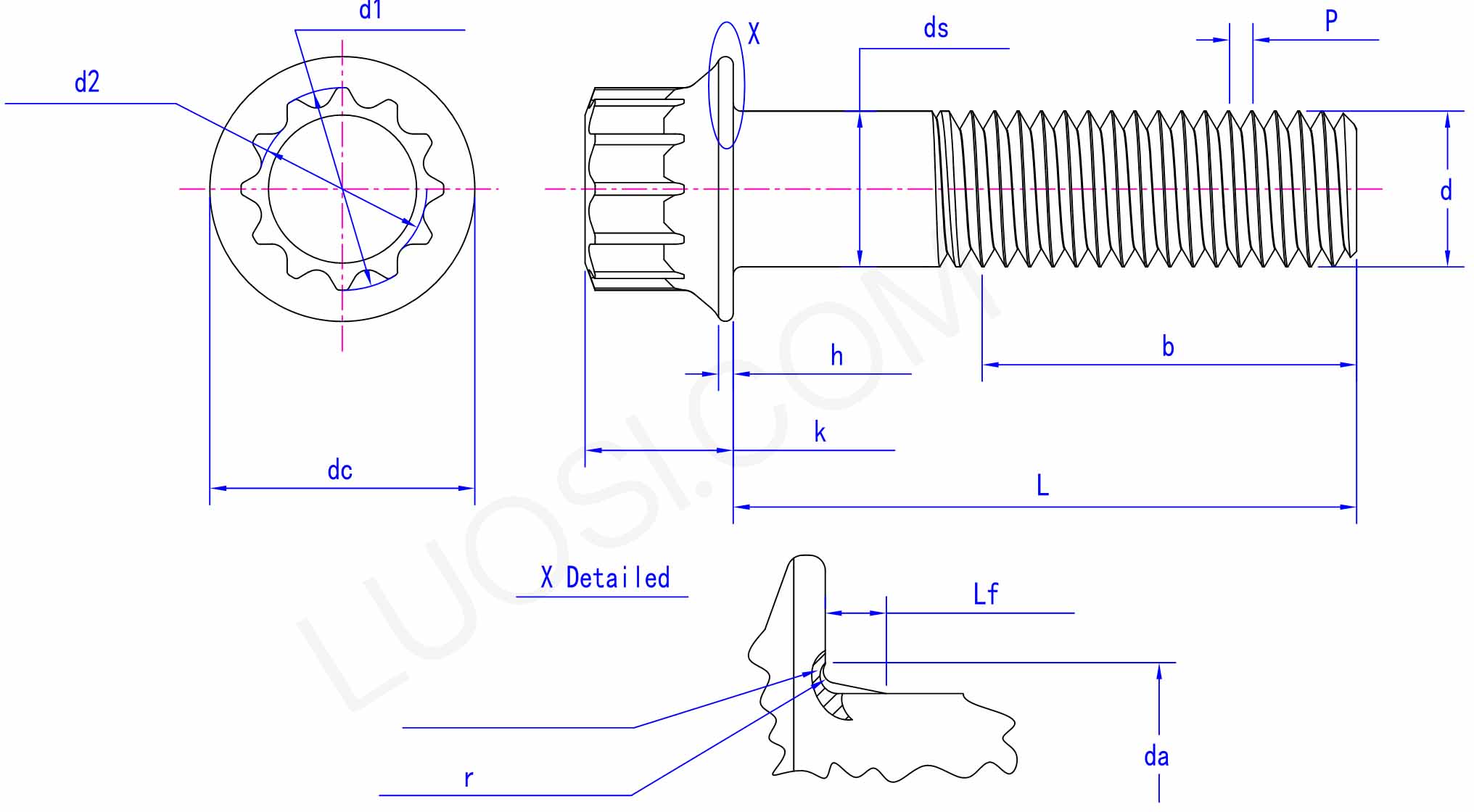

Параметры продукта

Пн.	М5	М6	М8	М10	М12	М14	М16	М20
P	0.8	1	1.25	1.5	1.75	2	2	2.5
дс мин	5	6	8	10	12	14	16	20
Дс Макс	4.82	5.82	7.78	9.78	11.73	13.73	15.73	19.67
постоянный ток макс.	9.4	11.3	15	18.6	22.8	26.4	30.3	37.4
час мин	1.7	2.1	2.7	3.4	4.1	4.8	5.7	7.2
к макс	5	6	8	10	12	14	16	20
d1 макс.	5.86	7.02	9.37	11.7	14.04	16.29	18.71	23.4
d1 минута	5.71	6.82	9.17	11.5	13.84	16.06	18.48	23.17
д2 макс	5.22	6.26	8.34	10.42	12.5	14.59	16.66	20.83
d2 мин.	5.07	6.06	8.14	10.22	12.3	14.36	16.43	20.6
да Макс	6.1	7.4	10.1	12.5	15.7	18.1	20.5	26.1
Лф макс.	1.4	1.6	2.1	2.1	2.1	2.1	3.2	4.2
г макс	0.25	0.29	0.36	0.45	0.54	0.63	0.72	0.9
р мин	0.1	0.12	0.16	0.2	0.24	0.28	0.32	0.4

Преимущества

Самым большим преимуществом 12-точечных фланцевых винтов типа А является то, что они обладают особенно сильной силой крепления. Из-за конструкции головки с 12 углами при затяжке торцевым ключом можно приложить большее усилие, чтобы надежно зафиксировать винт на месте. Его эффективность против расшатывания очень очевидна на машинах, работающих на заводе, и на транспортных средствах в движении. Они могут снизить риски безопасности и сбои оборудования, вызванные ослаблением крепления.
