Тип B 12 винтов с фланцем Piont

Винты с фланцем типа B на 12 пионов специально разработаны для проектов, требующих дополнительной устойчивости. Вам легче контролировать процесс затягивания. Фланцевое основание может распределять давление и предотвращать повреждения. Компания Xiaoguo® имеет богатый инвентарь. Вы можете связаться с нами в любое время.

Отправить запрос

Описание продукта

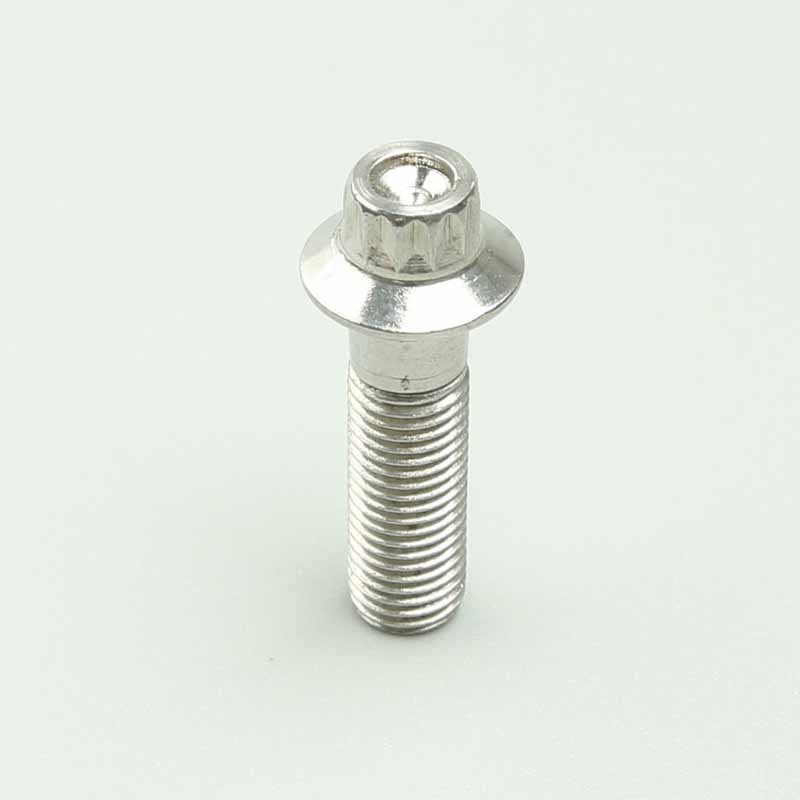

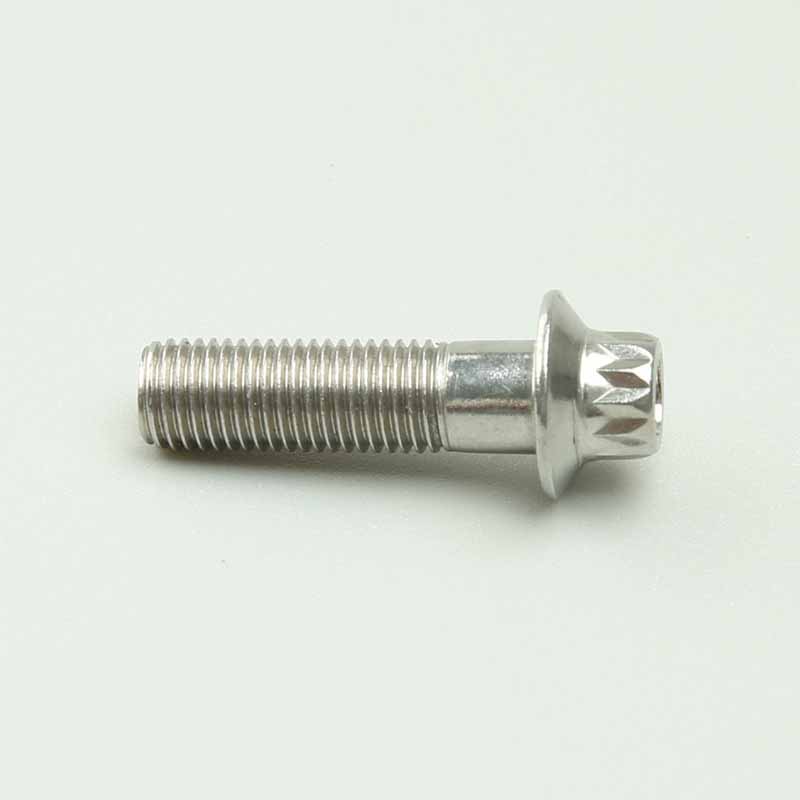

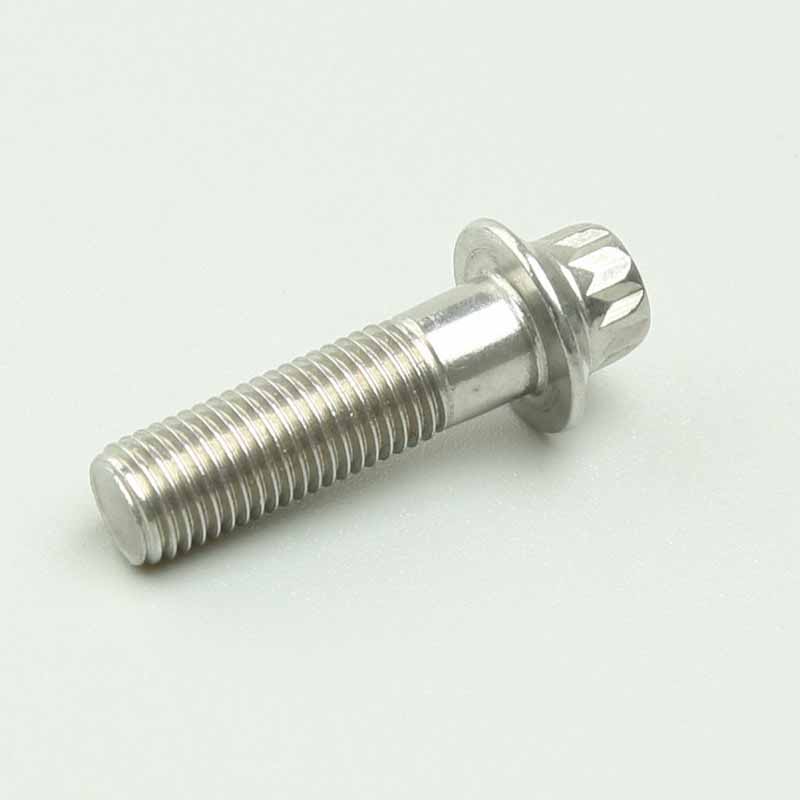

Винты фланца типа B, 12 пионовимеют 12 углов в головке и фланцевую пластину внизу. Его легче затянуть и меньше шансов соскользнуть. Фланец внизу похож на небольшую прокладку, которая может увеличить площадь контакта с неподвижным объектом и удовлетворить различные требования к установке.

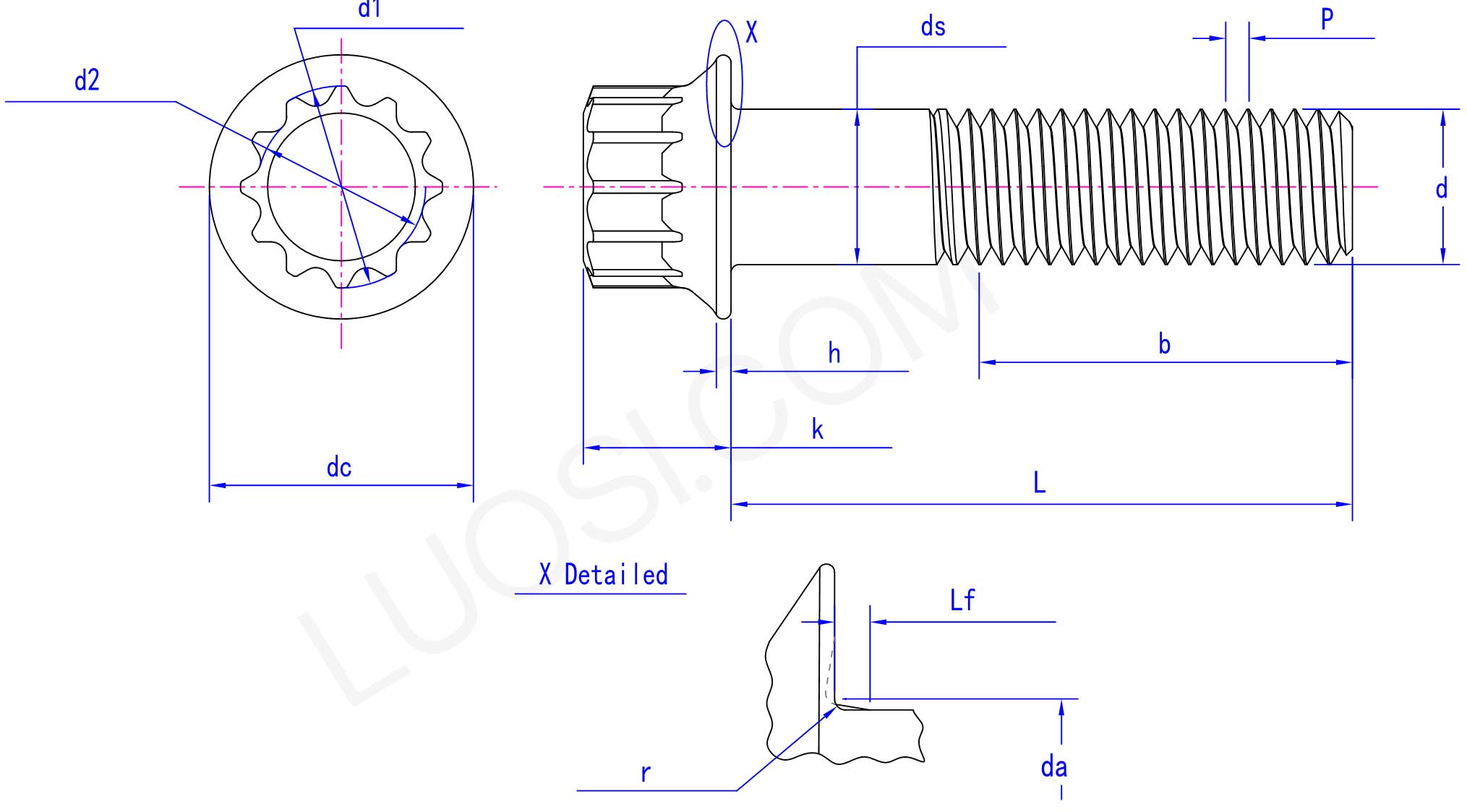

Параметры продукта

Пн.	М5	М6	М8	М10	М12	М14	М16	М20
P	0.8	1	1.25	1.5	1.75	2	2	2.5
Дс Макс	5	6	8	10	12	14	16	20
ДС мин.	4.82	5.82	7.78	9.78	11.73	13.73	15.73	19.67
постоянный ток макс.	9.4	11.3	15	18.6	22.8	26.4	30.3	37.4
Ч мин	1.7	2.1	2.7	3.4	4.1	4.8	5.7	7.2
к макс	5	6	8	10	12	14	16	20
d1 макс.	5.86	7.02	9.37	11.7	14.04	16.29	18.71	23.4
Д1 мин.	5.71	6.82	9.17	11.5	13.84	16.06	18.48	23.17
д2 макс	5.22	6.26	8.34	10.42	12.5	14.59	16.66	20.83
Д2 мин.	5.07	6.06	8.14	10.22	12.3	14.36	16.43	20.6
Да, Макс	5.6	6.7	8	11	13	15	17.5	22
Лф макс	1.4	1.6	2.1	2.1	2.1	2.1	3.2	4.2
НЧ мин	0.7	0.8	1	1	1	1	1.6	2.1
Р мин	0.15	0.18	0.25	0.25	0.25	0.25	0.37	0.5

Приложение

12-гранные винты типа B подходят для сверхнизких гильз. Конструкция с мелкой головкой подходит для ситуаций, когда стандартные фланцевые болты невозможно затянуть, например, в узких моторных отсеках или в компактных электронных устройствах. Фланцы по-прежнему можно использовать в качестве встроенных прокладок. Его можно использовать для двигателей конвейерных лент или оснований насосов без стопорных прокладок.

Тип Б 12 п.Явинты используются для сборки сельскохозяйственных редукторов. Редуктор отбора мощности трактора подвержен воздействию грязи и ударов. Они могут герметизировать фланцы корпуса в любое время года. Зубчатая нижняя поверхность фланца может вгрызаться в металл и более устойчива к вибрации и ослаблению, чем гладкие прокладки. При проведении технического обслуживания в полевых условиях используйте 12-точечные ударные втулки для вкручивания этих винтов.

Во время работы турбина нагревается и краснеет. 12-гранные винты типа B могут фиксировать теплоизоляционную пластину и не ослабляются. Коэффициент теплового расширения фланца соответствует коэффициенту теплового расширения изоляционной пластины из нержавеющей стали, что предотвращает ее деформацию. Используйте 12-гранный ключ с храповым механизмом с эластичной головкой рядом с выхлопной трубой. Не используйте повторно – термоциклирование ослабит прочность металла. Отсутствие одного из них приведет к плавлению жгута проводов.

Особенности продукта

Тип Б 12пионтфланцевые винты имеют уникальную структуру. Уникальная конструкция из 12 углов и фланцевой пластины с 12 углами обеспечивает более точную затяжку. Фланцевая пластина также может предотвратить застревание винтов в закрепляемом материале. Поверхность подверглась гальванической обработке для дальнейшегоповысить его антикоррозионную способность.

Type B 12-Piont flange screws
