Выступающая приварная шпилька типа U3

Шпильки под приварку с выступом типа U3 легко привариваются к стальным поверхностям, а их метрическая резьба идеально сочетается со стандартными гайками. Он очень подходит для быстрого соединения в металлических проектах. Поставщик Xiaoguo® строго соблюдает стандарты IFI 148-1-2002.

Модель:IFI 148-1-2002

Отправить запрос

Описание продукта

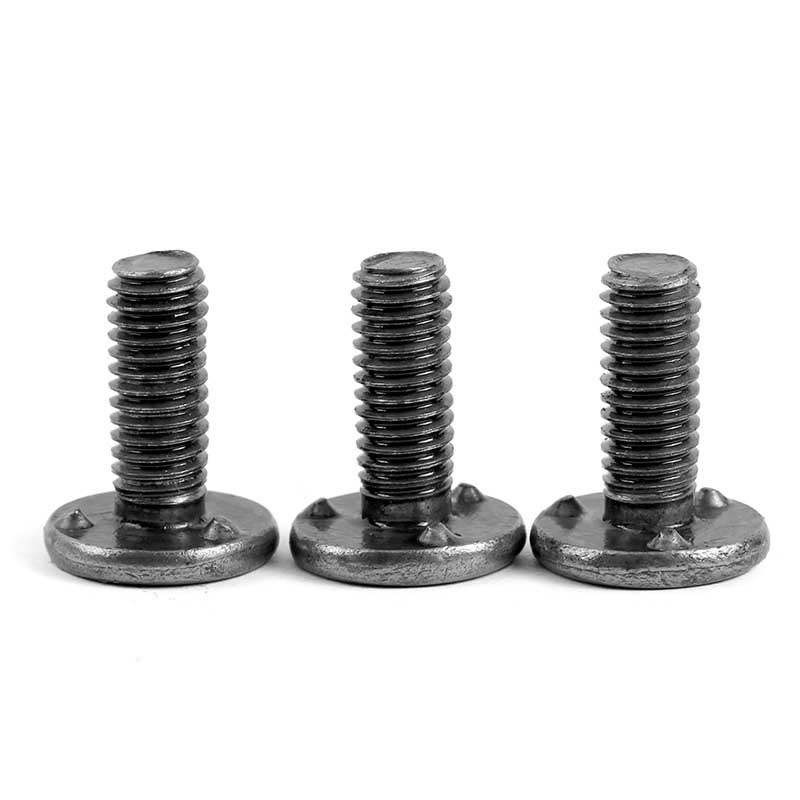

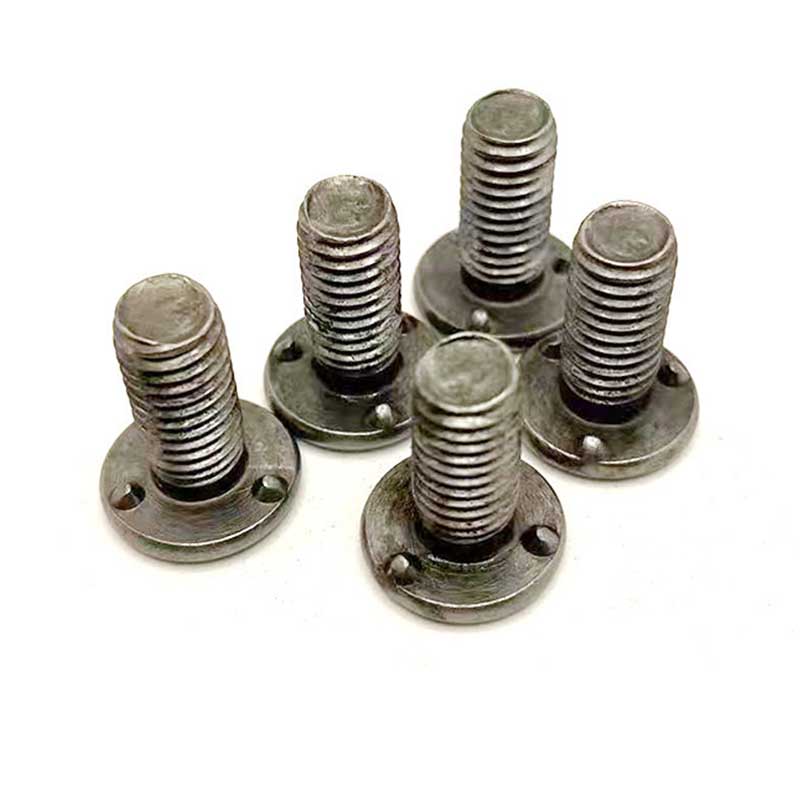

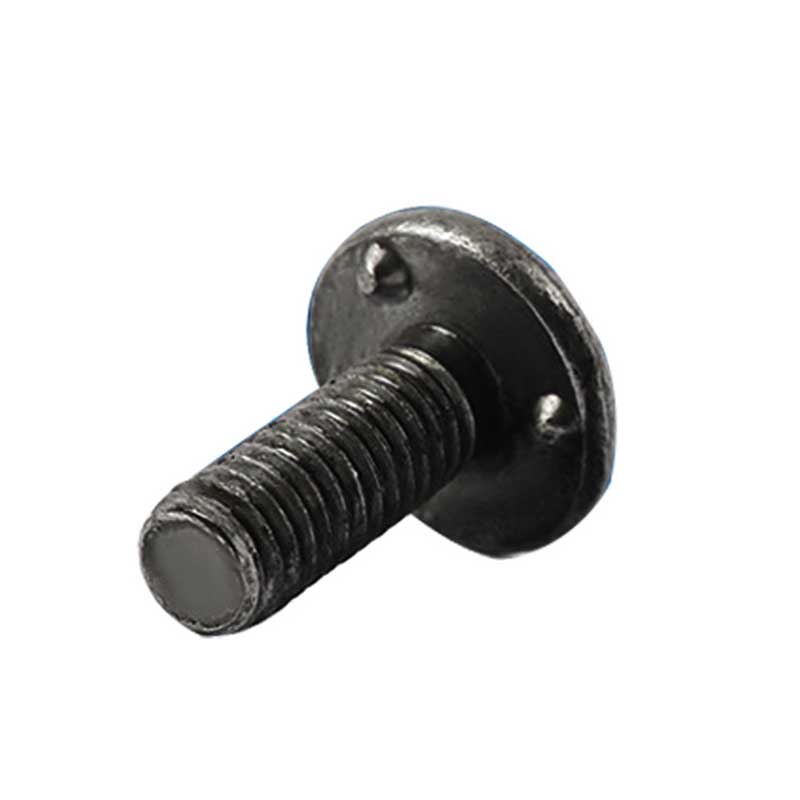

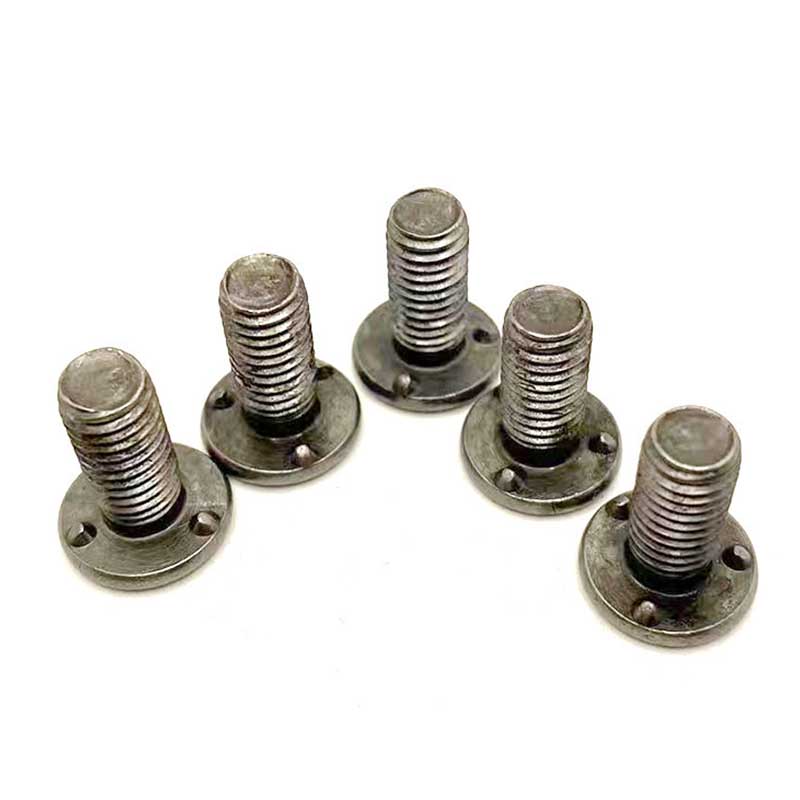

Выступающая приварная шпилька типа У3 представляет собой крепежную деталь, специально разработанную для сварочных установок. Судя по внешнему виду, под головкой этой шпильки есть три симметрично расположенных небольших выступа, и эти три выступа являются ключевыми конструкциями, используемыми для сварки.

Приложения и параметры

Пн.	#4	#6	#8	#10	1/4	16 мая	3/8	1/2
P	40\|48	32\|40	32\|36	24\|32	20\|28\|32	18\|24\|32	16\|24\|32	13\|20\|28
ДК Макс	0.26	0.323	0.385	0.448	0.575	0.755	0.88	1.005
дк мин	0.24	0.303	0.365	0.428	0.55	0.725	0.85	0.975
к макс	0.046	0.052	0.068	0.068	0.083	0.099	0.114	0.146
К мин	0.036	0.042	0.058	0.058	0.073	0.089	0.104	0.136
d0 макс.	0.045	0.055	0.075	0.085	0.105	0.125	0.135	0.155
д0 мин	0.035	0.045	0.065	0.075	0.095	0.115	0.125	0.145
час максимум	0.017	0.022	0.027	0.032	0.042	0.047	0.052	0.062
час мин	0.013	0.018	0.023	0.028	0.038	0.043	0.048	0.058
d1	0.18	0.226	0.0268	0.312	0.406	0.531	0.625	0.75
г макс	0.015	0.02	0.025	0.03	0.04	0.045	0.05	0.06

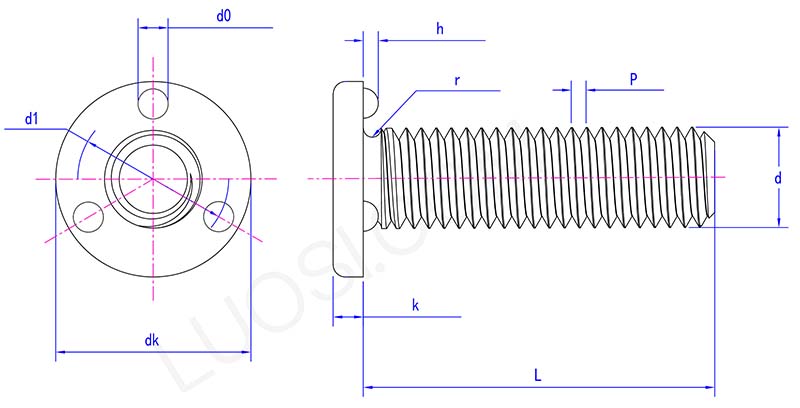

Type U3 projection weld stud parameter

Выступающие приварные шпильки типа U3 можно использовать для фиксации жгутов проводов прицепа. Они могут решить проблему застревания кабельных стяжек в жгуте проводов прицепа. Приварите их непосредственно к раме прицепа через каждые 12 дюймов. Его кольцевое сварочное кольцо полностью плавится, а скорость сварки высокая. Зажимное приспособление для жгута проводов фиксируется на шпильке без необходимости сверления. На неровных дорогах ее сейсмические характеристики лучше, чем у приклеенных опор.

Выступающие приварные шпильки типа U3 используются для изготовления кронштейнов солнечных панелей. Если вы хотите установить солнечные рейки на тонкую гофрированную крышу, они смогут предотвратить протечки. Приварите солнечную рейку через панель крыши к прогону внизу. Уплотнение-расплав предотвращает проникновение воды. Закрепите направляющую непосредственно на шпильках с помощью болтов.

Выступающие приварные шпильки типа U3 для фиксации конвейерных рельсов. Направляющие болты на тонкой рамке отвалились, поэтому ее можно использовать для усиления кронштейна. Приварите вдоль рамы каждые 18 дюймов. Закрепите направляющую на шпильках болтами. Сократите время простоя на пищевых предприятиях, вызванное отслоением резьбы.

Сварка

Выступающие приварные шпильки типа U3 во время сварки три выступа под головкой могут полностью контактировать с поверхностью заготовки. Под воздействием тепла, выделяемого сварочным током, выступы и заготовка быстро расплавляются и сплавляются вместе, образуя очень прочное соединение, способное выдерживать значительные растягивающие и сдвиговые усилия.
