Выступающие приварные шпильки типа UR

Выступающие приварные шпильки типа UR, производимые поставщиком Xiaoguo®, соответствуют стандартам IFI 148-4-2002. На производственных предприятиях они обычно используются для соединения толстых металлических компонентов, и надежная сварка этих компонентов имеет жизненно важное значение. Мы можем предложить бесплатные образцы.

Модель:IFI 148-4-2002

Отправить запрос

Описание продукта

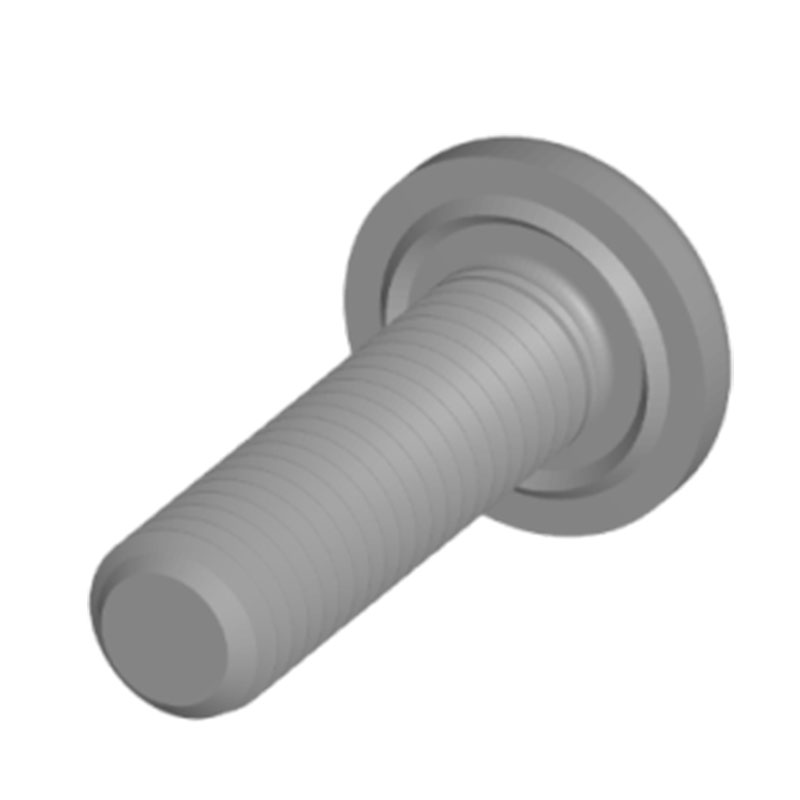

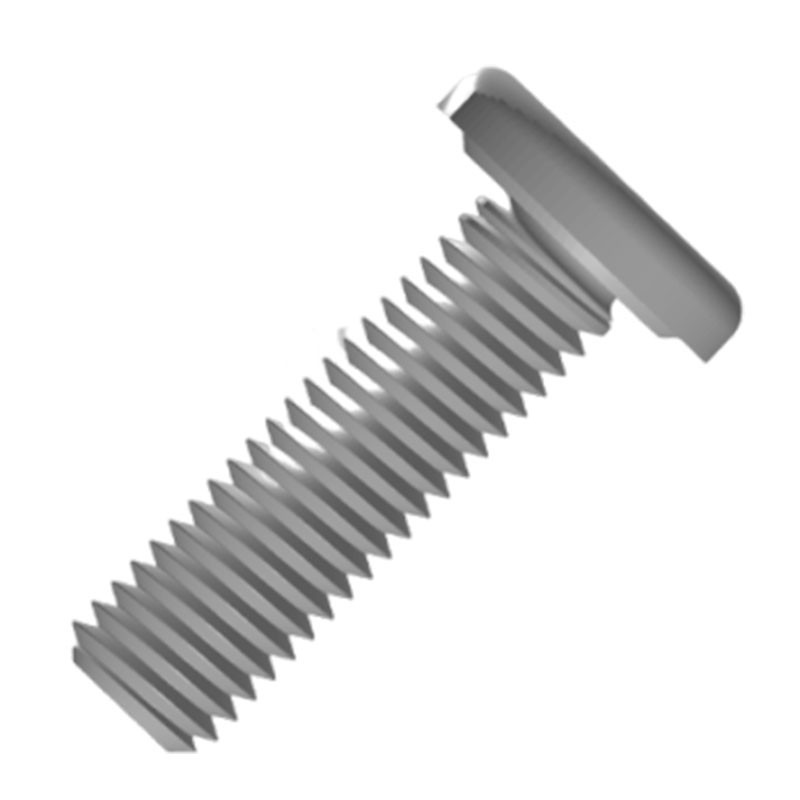

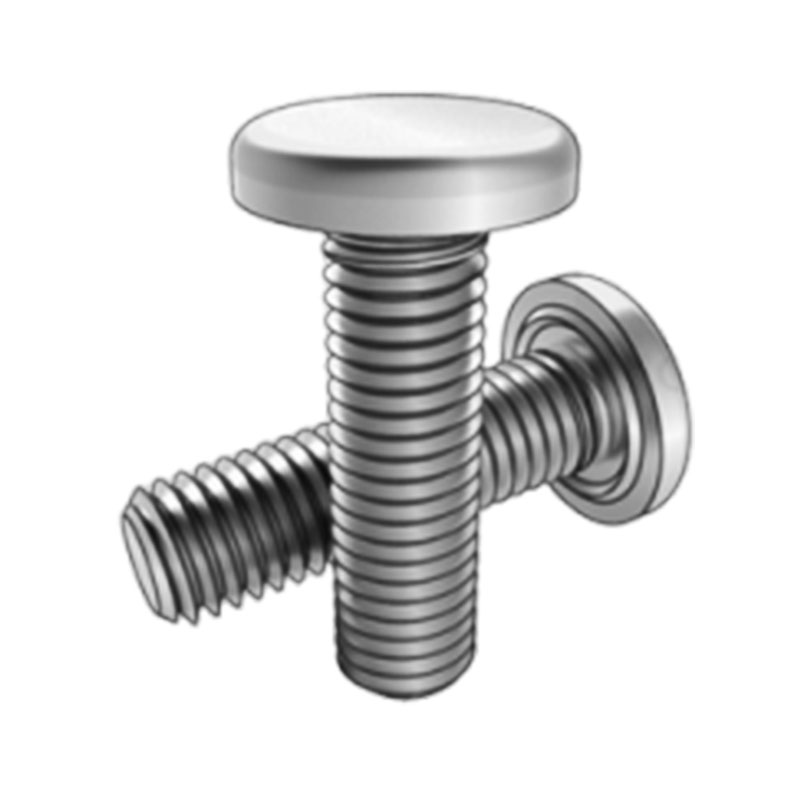

Шпильки под приварку с выступом типа UR имеют большую круглую плоскую головку с гладкой и плоской поверхностью, что позволяет увеличить площадь контакта с поверхностью соединяемого компонента. Их часто используют при соединении тонких пластин и декоративных элементов.

Особенности продукта

Шпильки с полной резьбой и овальным острием, по сути, имеют резьбу, проходящую через всю шпильку, причем один конец постепенно сужается до овальной головки. Он действует как направляющая, плавно направляя шпильки в отверстия во время установки. Это означает, что у вас меньше шансов повредить резьбу на деталях, особенно при работе вручную или в узких пространствах. Используйте стандартную гайку на другом конце.

После завершения сварки выступающие приварные шпильки типа UR образуют высокопрочное соединение с заготовкой, способное выдерживать большие растягивающие усилия, сдвиговые усилия и вибрации. Даже при длительном использовании, при воздействии внешних сил или вибрации оборудования, оно вряд ли ослабнет или упадет, например, при сварке узлов соединения между стальными балками и стальными колоннами в строительных стальных конструкциях, что может обеспечить устойчивость строительной конструкции.

Точность резьбовой обработки выступающих приварных шпилек UR высокая. Они плотно и плавно прилегают к стандартным гайкам или компонентам с внутренней резьбой, и при установке не возникнет проблем в виде залипания или проскальзывания резьбы. Это гарантирует, что последующая установка других компонентов может быть выполнена легко и точно, тем самым улучшая общее качество сборки.

Выступающие приварные шпильки типа UR очень просты в эксплуатации и не требуют сложного процесса позиционирования. Во время процесса сварки специальная выступающая часть головки позволяет быстро приклеиться к свариваемой детали. После включения сварочного оборудования выступающая часть быстро плавится, прочно приваривая шпильку к свариваемой детали. Это значительно сокращает время монтажа и повышает эффективность производства.

Параметры продукта

Type UR projection weld stud parameter

Пн.	#4	#6	#8	#10	1/4	16 мая	3/8	1/2
P	40	32	32	24	20	18	16	13
ДК Макс	0.26	0.323	0.385	0.448	0.575	0.755	0.88	1.005
дк мин	0.24	0.030	0.365	0.428	0.555	0.725	0.85	0.975
к макс	0.046	0.052	0.068	0.068	0.083	0.099	0.114	0.146
К мин	0.036	0.042	0.058	0.058	0.073	0.089	0.104	0.136
d1	0.195	0.219	0.266	0.328	0.422	0.531	0.641	0.72
час максимум	0.013	0.015	0.018	0.02	0.027	0.033	0.037	0.047
ч мин	0.008	0.01	0.013	0.015	0.021	0.027	0.031	0.041
e	0.022	0.025	0.031	0.035	0.048	0.06	0.068	0.088
г макс	0.015	0.02	0.025	0.03	0.04	0.045	0.05	0.06
