Анкерный болт

Анкерный U-образный болт Xiaoguo® китайского поставщика имеет широкий спектр спецификаций, охватывающий все размеры от DN10 (2 мм) до DN600 (24 дюйма), отвечая всем полноразмерным требованиям. Будь то небольшая водопроводная труба и электропроводка или большие промышленные трубы, вы можете выбрать экономичный анкерный U-образный болт.

Отправить запрос

Описание продукта

Определение продукта и основная функция

Анкерный U-образный болт, также известный как U-образный болт для грунтового анкера или предварительно установленный U-образный болт, представляет собой тип анкерного крепежа, имеющий форму буквы «U». Он имеет длинную резьбу на обоих концах и обычно предварительно устанавливается в бетонный фундамент или проходит через основание стальной конструкции. В сочетании с шайбами и гайками он надежно фиксирует оборудование, колонны, опоры труб и т. д. на фундаменте бетонной или стальной конструкции.

Основная функция

Это ключевой анкерный компонент, используемый в таких областях, как строительство, мосты, энергетика и нефтехимия для обеспечения жесткого соединения между оборудованием и фундаментом. Его основная функция – безопасная передача нагрузок (растяжение, давление, поперечная сила, изгибающий момент) верхней конструкции на бетонный фундамент или грунт. В отличие от обычных дюбелей, данное изделие устанавливается предварительно заглубленным способом. Он помещается внутрь опалубки перед заливкой бетона и образует необратимое постоянное крепление после схватывания бетона.

Anchor U Bolt

Общие материалы

Ниже приведен список распространенных материалов для анкерных U-образных болтов, который мы обобщили для вас, и вам будет удобно его просматривать.

Тип материала	Оценка	Достижимый уровень производительности	Основные функции	Применимые сценарии
Углеродистая сталь	К235/А36	Оценка 4,8	Относительно экономичный и универсальный, простой в обработке.	Общее строительство, фундаменты для легкого оборудования, крепление перил
Углеродистая сталь	45#/1045	Оценка 8,8	Умеренная сила, хорошая комплексная производительность	Фундаменты промышленного оборудования, опоры электропередач, опоры для труб
Легированная сталь	40Кр / 5140	10,9 класс	Высокая прочность, усталостная стойкость	Тяжелое оборудование, фундамент динамической нагрузки, ветряная электростанция
Легированная сталь	35CrMo / 4135	10,9/12,9 класс	Устойчив к низким температурам, антикоррозийный	Нефтехимическая промышленность, фундамент сосудов высокого давления, холодные регионы
Нержавеющая сталь	304/А2	А2-70	Общая коррозионная стойкость	Для пищевых предприятий, водоподготовки, общего применения на открытом воздухе.
Нержавеющая сталь	316/А4	А4-70/А4-80	Отличная стойкость к морской воде и химикатам.	Для морских платформ, береговых электростанций, химических заводов, оборудования для бассейнов.
Горячеоцинкованная углеродистая сталь	Q235/45# + ХДГ	4,8/8,8 класс	Длительная защита от ржавчины на открытом воздухе	мосты, дорожные ограждения, башни связи, фотоэлектрические опоры

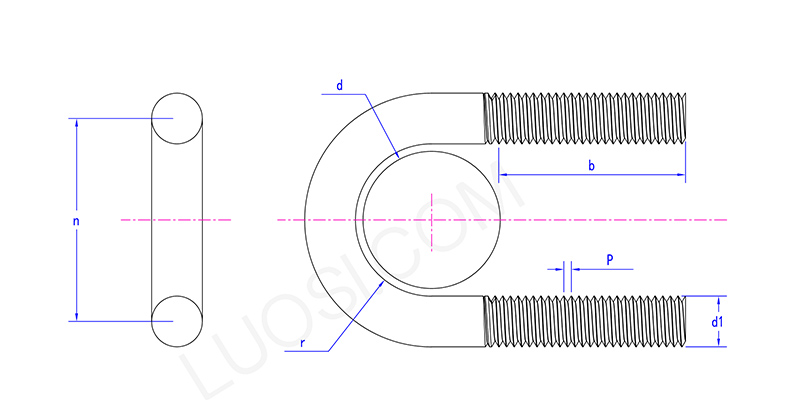

Anchor U Bolt

Пн.	Φ60	Φ76	Φ83	Φ89	Φ102	Φ108	Φ114	Φ133	Φ140	Φ159	Φ165
d1	М12	М12	М12	М12	М16	М16	М16	М16	М16	М16	М16
n	76	92	98	104	122	128	134	154	160	180	186
P	1.75	1.75	1.75	1.75	2	2	2	2	2	2	2
r	32	40	43	46	53	56	59	69	72	82	85

Тип продукта

В зависимости от способа установки и формы анкерный болт U в основном делится на следующие типы:

Обычный закладной U-образный болт: врезается непосредственно в бетон, конец с резьбой выступает над базовой поверхностью. Используется для крепления стальных колонн и оснований оборудования. Это наиболее распространенная форма.

U-образный болт с крючковыми концами: Концы с резьбой дополнительно согнуты на 90° или 180°.

U-образный болт с плоским дном: нижняя часть U-образной детали прямая, а не дугообразная. Используется для фиксации деталей квадратного сечения или для установок, которые должны находиться в тесном контакте с нижней поверхностью стальной пластины.

U-образный болт со сквозным болтом: Этот U-образный болт проходит через зарезервированные отверстия в основании стальной конструкции, причем оба конца открыты. Он комбинируется с верхней и нижней гайками для обеспечения зажима и обычно используется для съемных соединений или в случаях, когда требуется регулировка высоты.

U-образный болт с неравными ножками: ножки разной длины. Применяется для установки на наклонные поверхности фундамента или в специальные конструкции, требующие несимметричного крепления.
