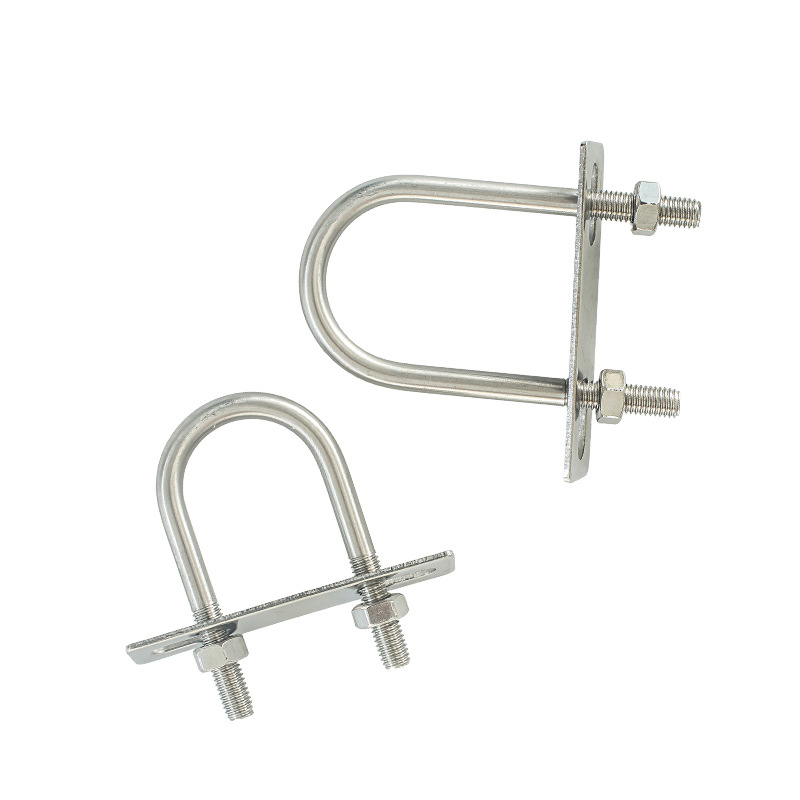

Подвеска U-образный болт

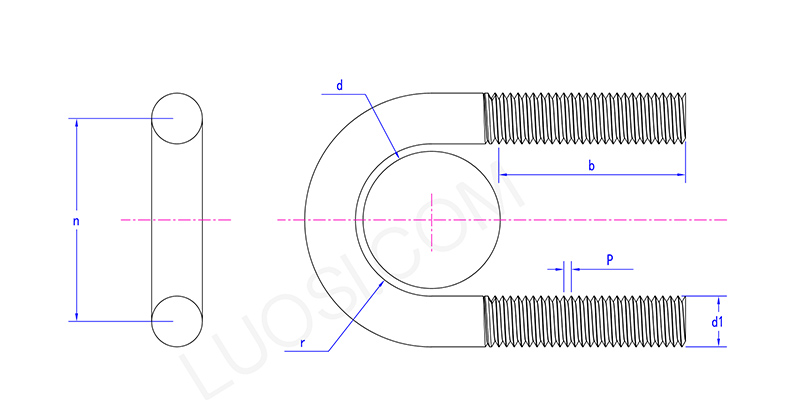

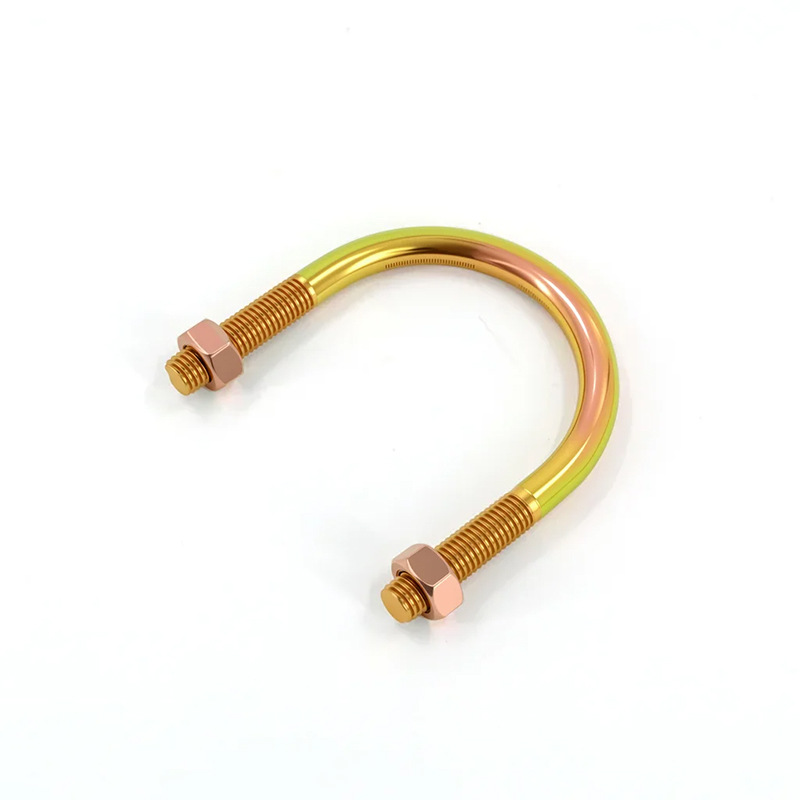

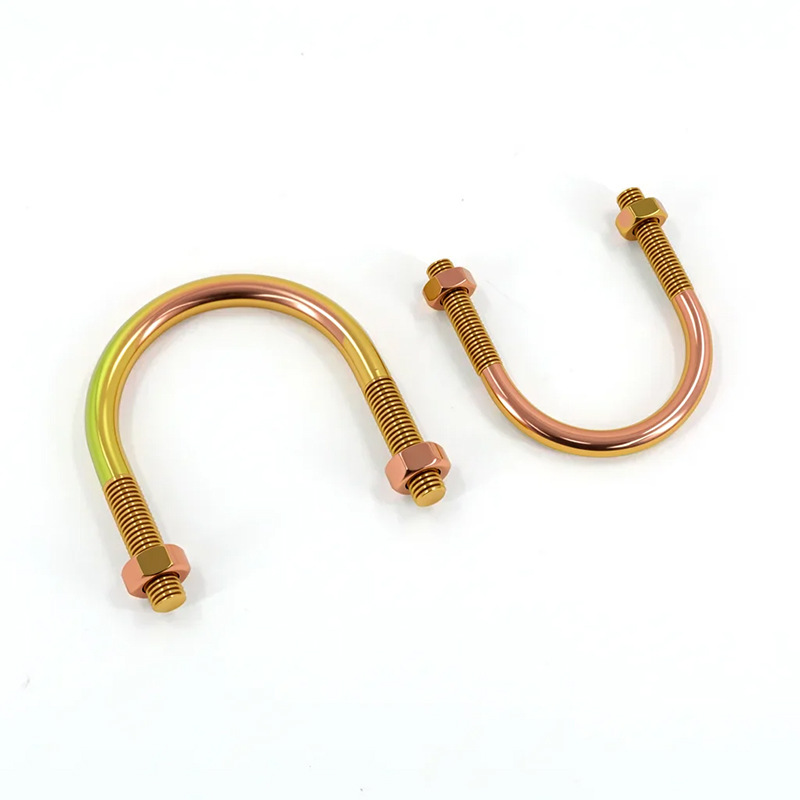

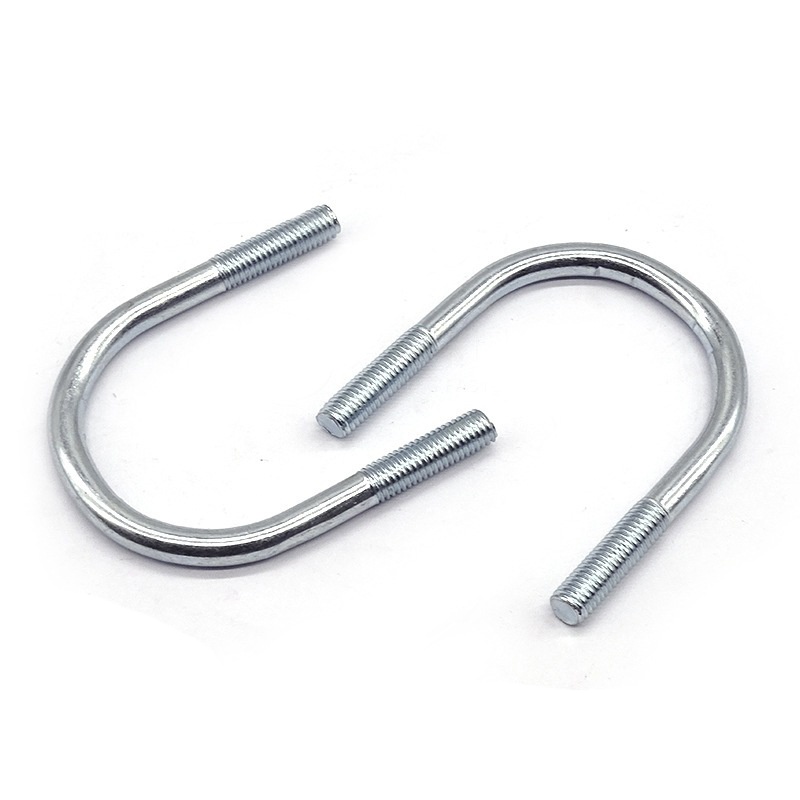

Подвесной U-образный болт, также известный как стальной пружинный U-образный болт или конский болт, уникален своей формой, напоминающей букву «U». U-образная изогнутая часть на обоих концах обработана резьбой, которую можно настроить как с крупными, так и с мелкими зубьями в соответствии с вашими потребностями, включая полную и неполную резьбу. Изделие можно фиксировать вместе с помощью гаек и шайб.

Тип продукта

В зависимости от различной формы кривых их можно в основном разделить на следующие типы:

Круглый изгиб: изогнутая часть имеет форму круговой дуги, которая является наиболее распространенным типом и подходит для большинства систем подвески со стальными пружинами.

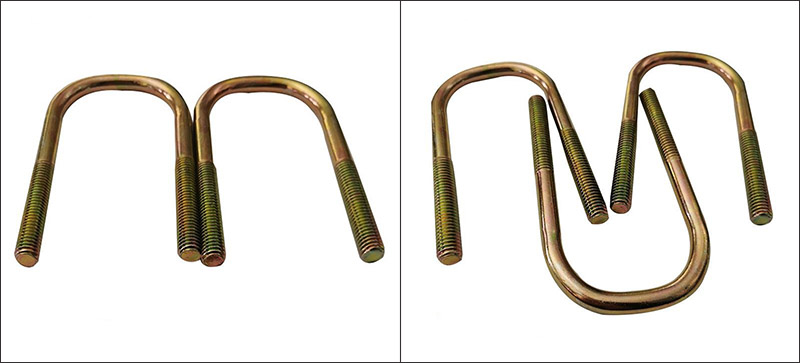

Квадратный изгиб: изогнутая часть имеет форму прямоугольного прямоугольника, что подходит для сценариев установки, где требуется дополнительный зазор, или при установке с квадратными компонентами.

Параллельный U-образный болт: диаметры опор одинаковы, прочность одинакова, подходит для тяжелых условий эксплуатации. Это распространенный выбор для тяжелых грузовиков и прицепов.

Отверстный U-образный болт: один конец шире, а другой уже, точно соответствует контуру листовой рессоры, обеспечивает более точное позиционирование оси и обычно используется в заводских конфигурациях OEM.

Основная функция

В системе подвески автомобиля U-образный болт служит важным крепежным компонентом. Его основная функция — надежно скрепить вместе ось и пакет рессор, гарантируя, что во время эксплуатации автомобиля ось и подвеска сохраняют точное соосность.

Применимые модели автомобилей и сценарии применения

Подвесные U-образные болты широко используются в различных коммерческих автомобилях и спецтехнике:

Легкие грузовики: городские логистические автомобили, пикапы, небольшие фургоны.

Тяжелые грузовики: магистральные тягачи, самосвалы, автобетоносмесители.

Прицепы: Полуприцепы, Полные прицепы, Бортовые прицепы

Автобусы: Городские автобусы, туристические автобусы, школьные автобусы.

Внедорожники: Внедорожники, модифицированные автомобили 4x4, военная техника.

Строительная и сельскохозяйственная техника: Экскаваторы, погрузчики, тракторы, комбайны.

Кроме того, в таких отраслях промышленности, как горнодобывающее оборудование, строительная техника и железнодорожный транспорт, U-образные болты также могут выдерживать высокоинтенсивные вибрации и ударные нагрузки.

Меры предосторожности при замене и установке

U-образный болт подвески представляет собой компонент, подвергающийся высоким нагрузкам. Со временем он может потерять предварительную нагрузку из-за усталости, растяжения или коррозии. Поэтому новые U-образные болты необходимо заменять в следующих ситуациях:

После каждой разборки: После каждой разборки листовой рессоры или компонентов подвески необходимо заменять новый U-образный болт. Повторное использование старого U-образного болта приведет к значительному снижению силы зажима (снижение до 55 % и более).

При модернизации подвески: При установке лифт-комплекта или замене утолщенных рессор необходимо заменить U-образные болты соответствующей длины и размаха.

Регулярный осмотр: рекомендуется проверять момент затяжки U-образного болта после прохождения определенного пробега и выполнять профилактическую замену в зависимости от срока службы автомобиля.

При установке необходимо использовать динамометрический ключ для поэтапной и симметричной затяжки винтов в соответствии с указанными значениями. После прохождения определенного пробега снова затяните винты, чтобы убедиться, что усилие зажима соответствует требованиям.
