Анкерные клинья для захвата после натяжения

Для оптовых закупок анкерных клиньев Xiaoguo® для захвата после натяжения мы предлагаем нестандартные размеры, логотипы брендов с лазерной гравировкой и индивидуальную упаковку. Мы можем предоставить подходящие продукты, начиная от одиночных отверстий и заканчивая 55 отверстиями для анкерных блоков, отвечающие всем конкретным требованиям различных инженерных проектов.

Отправить запрос

Описание продукта

Принцип работы

Принцип работы анкерных клиньев для захвата после натяжения основан на двух механизмах: самоблокирующемся клине и передаче силы трения.

（1）Состав системы

Полная анкерная система обычно состоит из:

Стальные пряди (предварительно напряженные арматуры): они выдерживают силу натяжения.

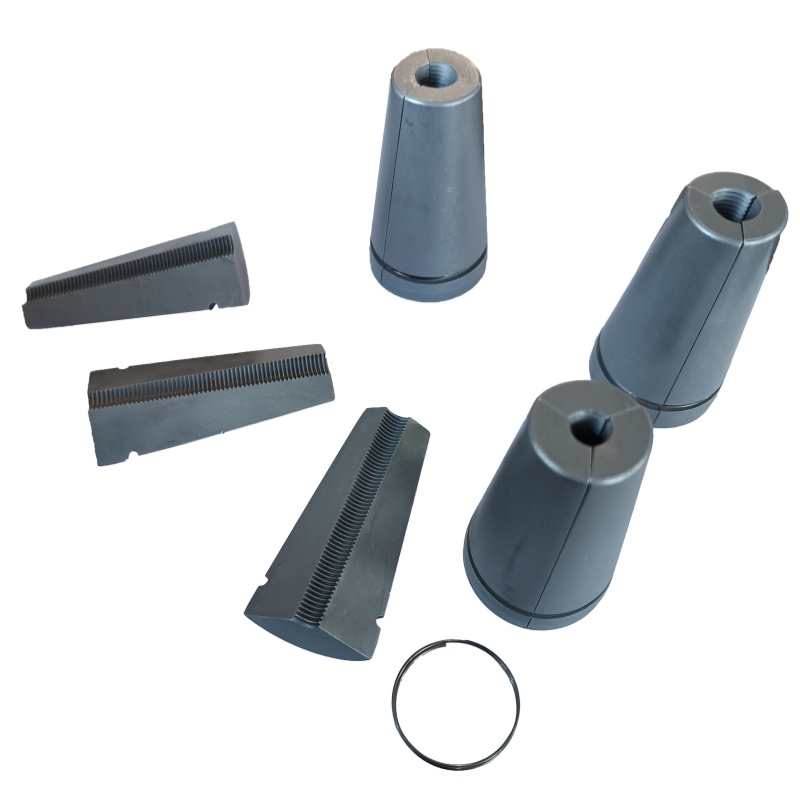

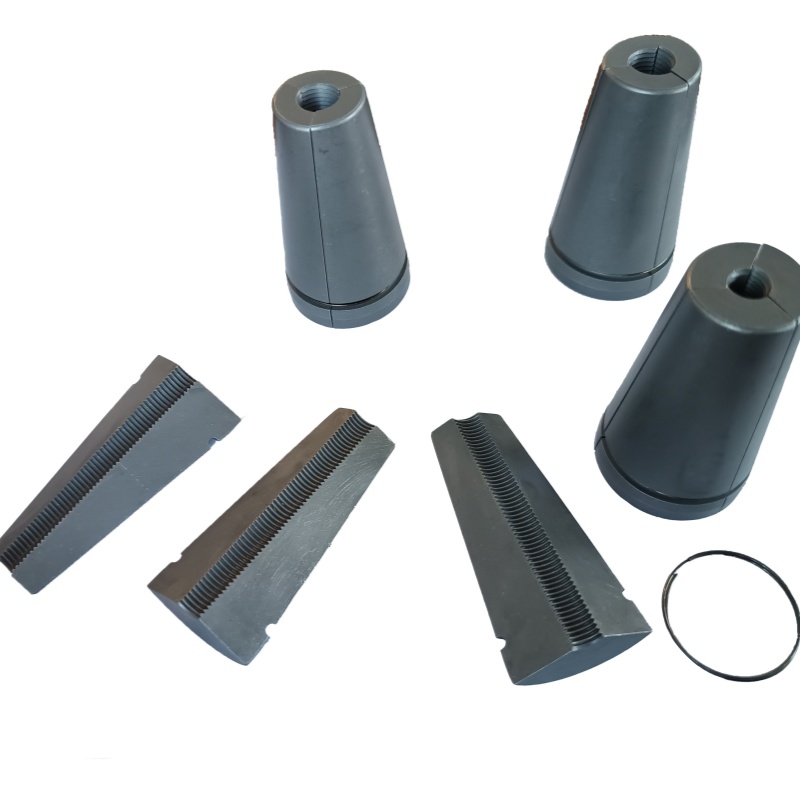

Клинья (зажимные пластины): состоят из двух или трех частей, образующих конический зажимной узел с выступами на внутренней поверхности.

Анкерные пластины: с коническими отверстиями, угол конуса отверстия соответствует углу внешнего конуса клина (обычно около 6°55′).

Анкерные подушки: передают давление на бетон и играют роль местной опоры.

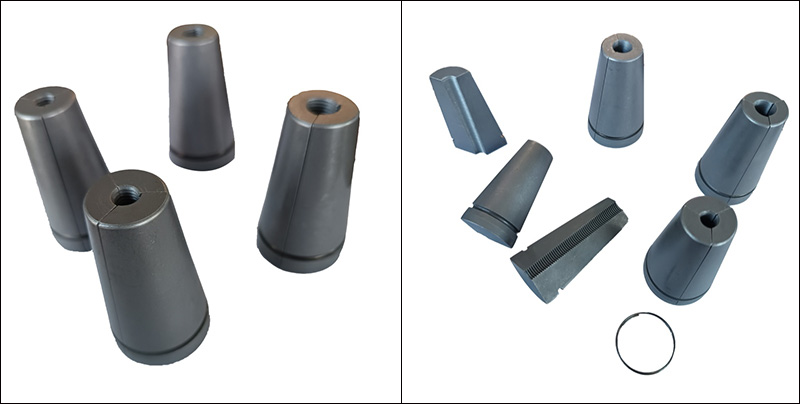

Anchor Wedges for Post Tension Griping

（2）Рабочий процесс

Этап натяжения: Натяжной домкрат растягивает стальные пряди. На этом этапе анкерные клинья для зажима натяжных стоек еще не полностью заклинены, и стальные пряди могут свободно перемещаться.

Этап фиксации: после достижения расчетной силы натяжения гидравлический домкрат втягивается для разгрузки. За счет контакта между внешней конической поверхностью клинового блока и внутренней стенкой конического отверстия анкерной пластины создается положительное давление.

Самоблокирующееся формирование: сила сжатия стальной пряди приводит к резкому увеличению давления между клиновым блоком и стенкой конического отверстия. Когда сила трения равна или превышает силу сжатия стальной пряди, между клиновым блоком и стальной прядью, а также между клиновым блоком и анкерной пластиной образуется статический баланс. Стальная прядь затем надежно фиксируется.

Сохранение предварительного напряжения: впоследствии натяжение стальных прядей полностью передается на бетонный элемент через анкерные клинья для захвата после натяжения - анкерную пластину - анкерную подушку.

(3) Состояние самоблокировки

Сможет ли клин обеспечить надежную самоблокировку, зависит от соотношения между углом клина (уголом конуса) и коэффициентом трения. Теоретически условие самоблокировки таково:

Половина угла конуса (α/2) ≤ arctan(μ)

Где ц — коэффициент трения между клином и конусным отверстием анкерной пластины.

(4) Функция рисунка зуба

Острые зубцы на внутренней поверхности клинового блока являются одним из ключевых дизайнов. Во время процессов натяжения и крепления зубья внедряются в крошечные ямки на поверхности стальных прядей, что приводит к механическому сцеплению.
