Анкерные клинья после натяжения

Ключевая производительность

Характеристики анкерных клиньев Post Tension напрямую определяют структурную безопасность и долговечность крупных проектов, таких как мосты и здания. Выбирая Xiaoguo®, вы получаете надежную гарантию, способную выдержать самые строгие стандарты.

(1) Эффективность крепления статической нагрузки

Коэффициент эффективности ηa ≥ 0,95

Сможет ли анкерная система эффективно использовать всю прочность стальных прядей.

(2) Предельная общая нагрузка

εапу ≥ 2,0%

Измеряет пластичность анкерной системы в предельном состоянии для предотвращения хрупкого разрушения.

（3）Усталостные характеристики

Ни одного сбоя после 2 миллионов циклов нагрузки

Гарантирует, что конструкции, такие как мосты и башни ветряных турбин, которые подвергаются длительным динамическим нагрузкам, не выйдут из строя из-за усталости.

（4）Потери на трение в области крепления

Общие потери при открытии якоря + раскрытии трубы ≤ 6%

Уменьшает потери эффективного предварительного напряжения, вызванные трением, что влияет на эффективность натяжения и контроль затрат.

(5) Величина втягивания клинового блока

Анкер с низкой ретракцией ≤ 0,5 мм; Обычный анкер ≤ 6 мм

Это напрямую влияет на точность установления предварительного напряжения. Чем меньше втягивание, тем меньше потери предварительного напряжения во время установки.

（6）Требования к твердости:

Анкерные клинья после натяжения: HRC 58-65; Анкерная пластина: HB ≥ 251

Убедитесь, что поверхность деталей износостойкая, не деформируется и не разрушается под большим давлением.

Классификация

Анкерные клинья после натяжения можно разделить на множество типов. Основные критерии классификации основаны на количестве штук, форме внутренних зубцов и форме внешнего конуса. Соответствующие структурные особенности и использование

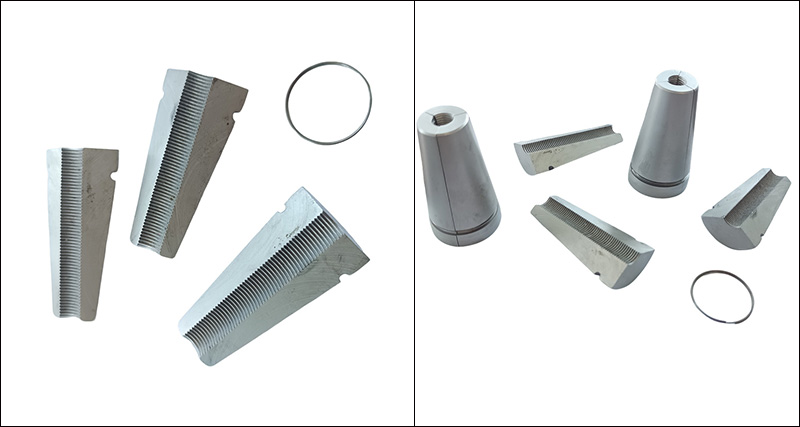

【1】количество штук

（1）Из двух частей

Структурные характеристики: две симметричные клиновидные зажимные пластины при объединении образуют круглое отверстие посередине.

Типичное применение: постоянный рабочий анкер для одноразового использования.

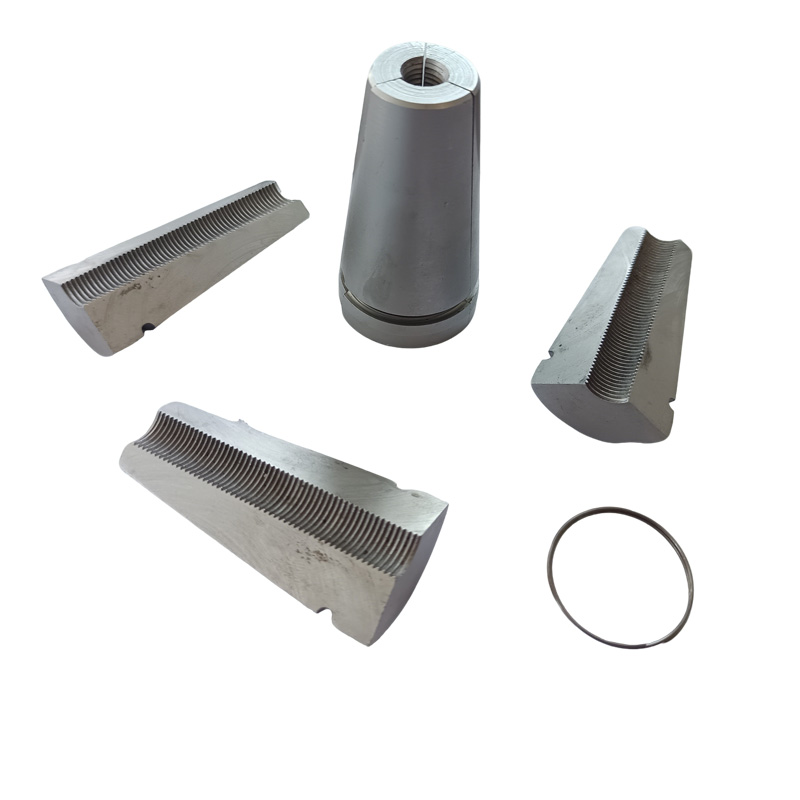

（2）Три части

Структурные характеристики: три равномерно разделенные клиновидные зажимные пластины с зазорами между ними, для координации требуется виток пружины.

Типичное применение: анкер для инструментов, многоразовый.

【2】форма внутренних зубов

（1）Круглые зубья

Характеристики: Анкерные клинья Post Tension имеют несколько независимых круглых выступающих зубьев с острыми кончиками зубьев.

Применимые стальные пряди: стандартная стальная прядь (структура 1×7).

（2）Спиральная нить

Характеристики: непрерывная спиральная внутренняя резьба.

Применимые стальные пряди: пучок высокопрочной стальной проволоки или специальная предварительно напряженная арматура.

（3）Тип комбинации

Характеристики: Кольцевые зубья + продольные канавки

Применимые стальные пряди: улучшает удаление стружки и эффективность сцепления.

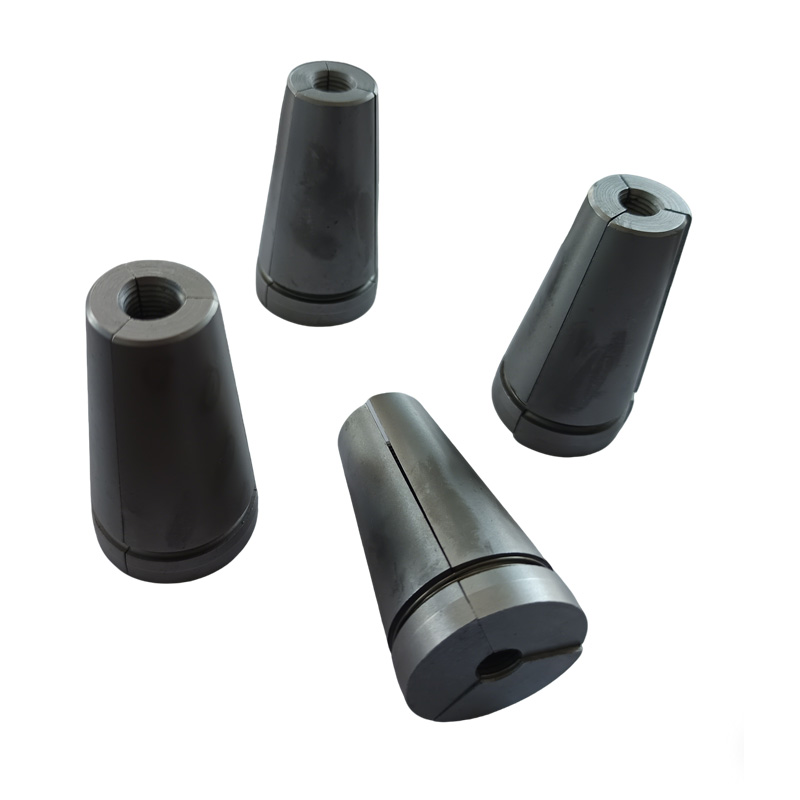

【3】форма внешнего конуса

（1）Одна коническая поверхность

Характеристики конической поверхности: вся поверхность имеет один конус (наиболее распространенный).

(2) Двойная коническая поверхность

Характеристики конической поверхности: возле большого конца имеется переход под малым углом, улучшающий распределение сил.

（3）С направляющей секцией

Характеристики конической поверхности: цилиндрическая направляющая часть простирается от малого конца, что облегчает первоначальную установку.
