Шайбы из черной стали с длинным язычком и крылом

Шайбы из черной стали с длинным язычком и крылышком, производимые фабрикой Xiaoguo®, имеют простую конструкцию, удобную в эксплуатации и использовании. При установке понадобится только обычный гаечный ключ, никаких дополнительных инструментов не требуется.

Отправить запрос

Описание продукта

Установка ступенчатых шайб из черной стали с длинным язычком и крылом включает в себя четыре простых шага. Пожалуйста, соблюдайте следующую последовательность операций, чтобы обеспечить надежную блокировку.

【1】Инструмент

Ключ (используется для затягивания гаек или болтов)

Остроконечные или плоскогубцы (используются для сгибания ушных вкладышей)

(Дополнительно) Молоток + крестовая отвертка (для более толстых шайб)

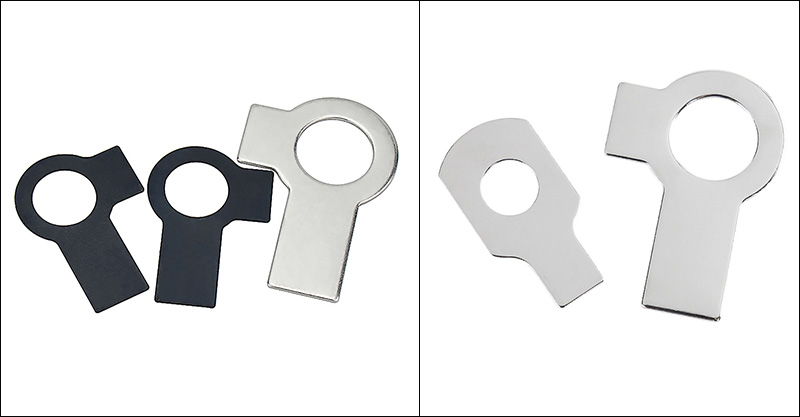

Black Steel Tab Washers With Long Tab and Wing

【2】Этапы установки

(1) Установите шайбу

Пропустите болт через отверстие заготовки. Наденьте на болт черные стальные язычки с длинным язычком и крылом, при этом длинный и короткий язычки должны быть обращены наружу. Убедитесь, что шайба ровно прилегает к поверхности. Закрутите гайку вручную, пока не затягивайте ее полностью.

（2）Затяните гайку

Используйте гаечный ключ, чтобы затянуть гайку до достижения необходимого крутящего момента.

(3) Согните короткий язычок

Возьмите короткую лапку плоскогубцами и согните ее вверх. Плотно прижмите ее к одной плоской поверхности гайки.

(4) Согните длинный язычок

С помощью плоскогубцев отогните длинный язычок вниз или в сторону. Сложите его в паз на детали или плотно прижмите к краю детали.

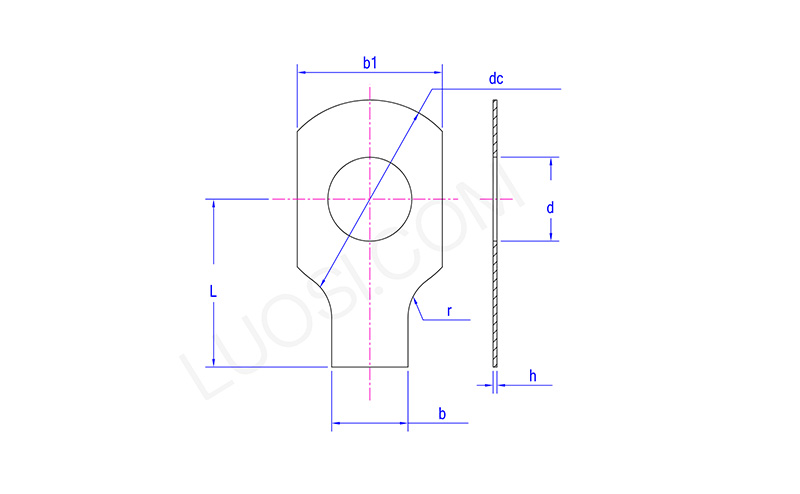

Black Steel Tab Washers With Long Tab and Wing

Пн.	φ3	φ 4	φ5	φ6	φ8	φ10	φ12	φ14	φ16	φ18	φ20
д макс	3.5	4.5	5.6	6.76	8.76	10.93	13.43	15.43	17.43	19.52	21.52
д мин	3.2	4.2	5.3	6.4	8.4	10.5	13	15	17	19	21
постоянный ток макс.	10	14	17	19	22	26	32	32	40	45	45
мин постоянного тока	9.64	13.57	16.57	18.48	21.48	25.48	31.38	31.38	39.38	44.38	44.38
л мин	11.65	13.65	15.65	17.65	19.58	21.58	27.58	27.58	31.5	35.5	35.5
L макс.	12.35	14.35	16.35	18.35	20.42	22.42	28.42	28.42	32.5	36.5	36.5
h	0.4	0.4	0.5	0.5	0.5	0.5	1	1	1	1	1
б1	7	9	11	12	16	19	21	25	32	38	38
r	2.5	2.5	2.5	4	4	6	10	10	10	10	10

【3】Проверка установки

Короткие ушки плотно прикреплены к плоскости гайки, не давая гайке вращаться.

Длинные ушки прочно зафиксированы, а ступичные шайбы из черной стали с длинным язычком и крылышком не могут вращаться относительно заготовки.

Оба наушника не имеют трещин, чрезмерных изгибов и повреждений.

【4】Примечания для внимания

（1）Одноразовое использование: после установки ушные вкладыши необратимо сгибаются. При снятии их необходимо выпрямить молотком или разрезать. Стопорные шайбы из черной стали с длинным язычком и крылом не подлежат повторному использованию.

（2）Не сгибайте слишком сильно: повторяющиеся изгибы или чрезмерные углы изгиба могут привести к поломке основания наушника и потере его фиксирующей функции.

（3）Не поймите неправильно: короткие уши всегда должны быть направлены вверх, а длинные – вниз.
