Шайбы с длинным язычком и крыльями

Стопорные шайбы с длинным язычком и крылышками, производимые на заводе Xiaoguo®, обладают чрезвычайно высокой надежностью с точки зрения функции предотвращения расшатывания. Даже в условиях постоянной вибрации и ударов они могут сохранять хорошее состояние фиксации.

Отправить запрос

Описание продукта

Принцип работы шайб с длинным язычком и крылышками основан на чистой механической фиксации, а не на трении или эластичности. Основной механизм заключается в изгибе двух ушек, тем самым физически предотвращая вращение гайки (или головки болта) относительно заготовки.

【1】Конкретная работапроцесс

（1）Обычная установка, с зарезервированными ушками

Наденьте на болт стопорные шайбы с длинным выступом и крыльями, затем затяните гайку. На этом этапе оба ушных вкладыша остаются прямыми и не согнуты.

(2) Согните короткие уши и зафиксируйте гайки.

Плоскогубцами загните короткие уши вверх, чтобы они плотно прилегали к одной стороне гайки. Короткие ушки должны упираться в плоскость гайки, чтобы предотвратить ее вращение.

(3) Согните длинные уши и закрепите язычковые шайбы с помощью длинного язычка и крыльев.

Длинные уши отогните вниз или в сторону так, чтобы они могли захватить край заготовки, вставить в прорези на заготовке или упереться в неподвижный выступ.

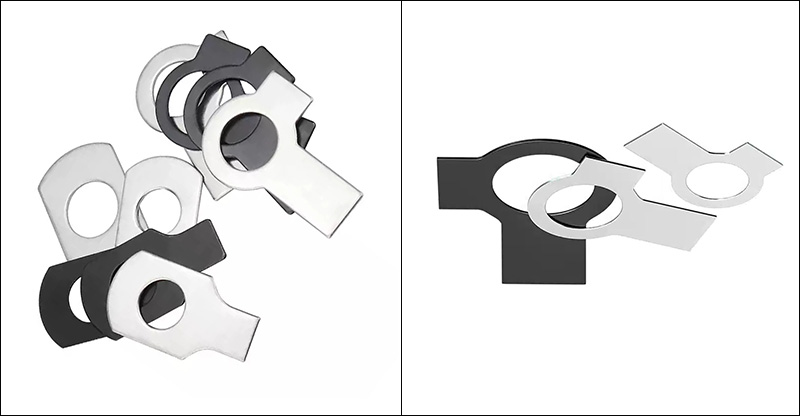

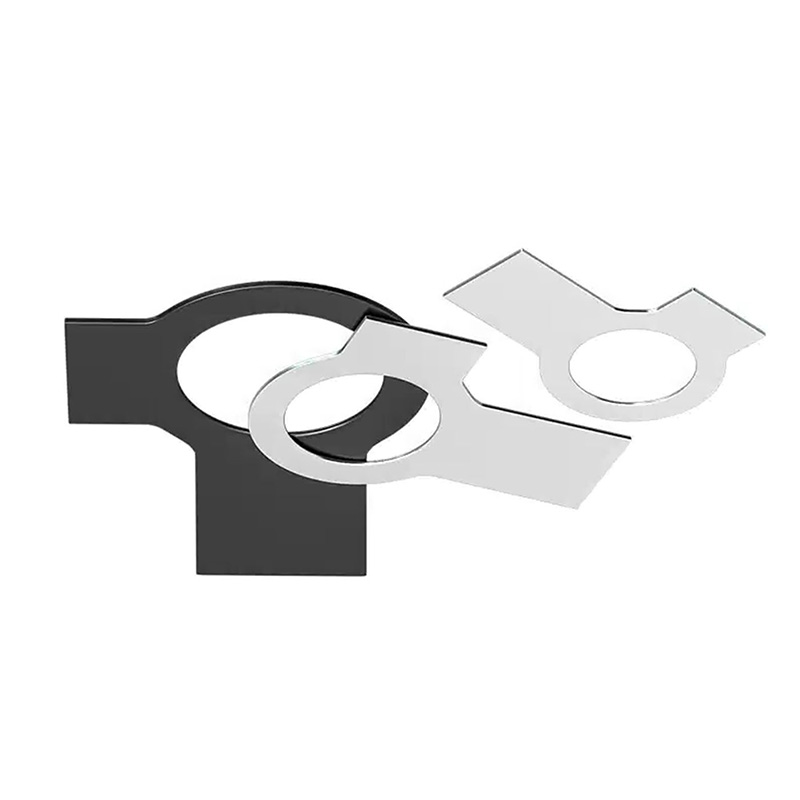

Tab Washers With Long Tab And Wings

【2】Окончательное определение эффекта

Длинное ушко фиксировало шайбу на заготовке, гарантируя, что шайба не сможет вращаться.

Короткие ушки фиксируют гайку и шайбу вместе, и гайка также не может вращаться.

Поскольку между шайбой и гайкой не может происходить относительного движения, болтовое соединение полностью заблокировано.

【3】Отличие от механизмов предотвращения ослабления на основе трения

Фрикционный замок: предотвращает вращение, создавая сопротивление. Вибрация может преодолеть это сопротивление и вызвать ослабление.

Стопорные шайбы с длинным язычком и крылышками: при прямом физическом воздействии, пока наушник не погнут и не поврежден, гайка абсолютно не будет вращаться. На этот запирающий механизм не влияют вибрация, смазка или изменения температуры.

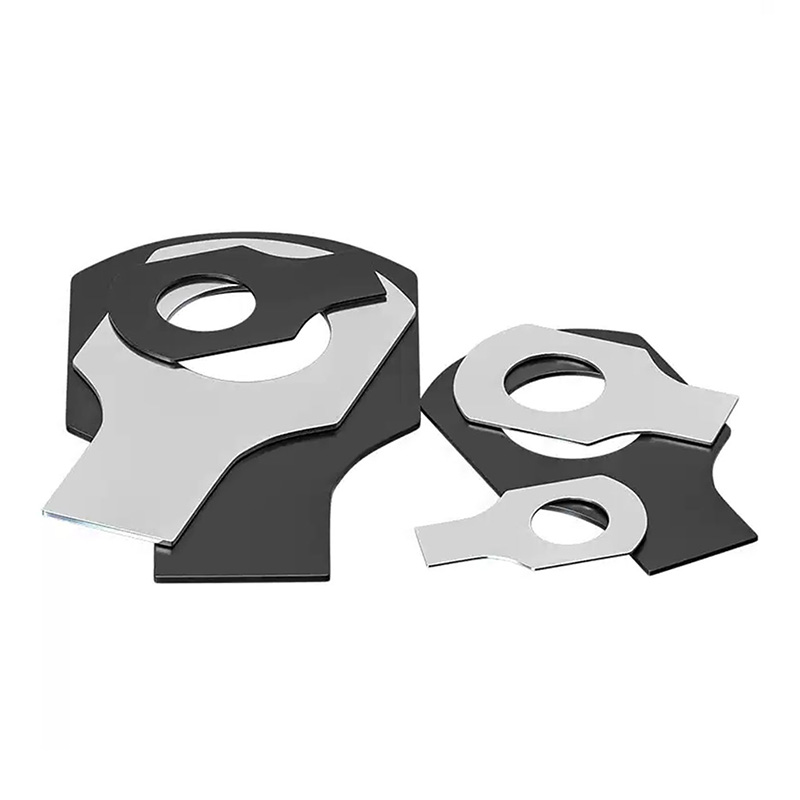

Tab Washers With Long Tab And Wings

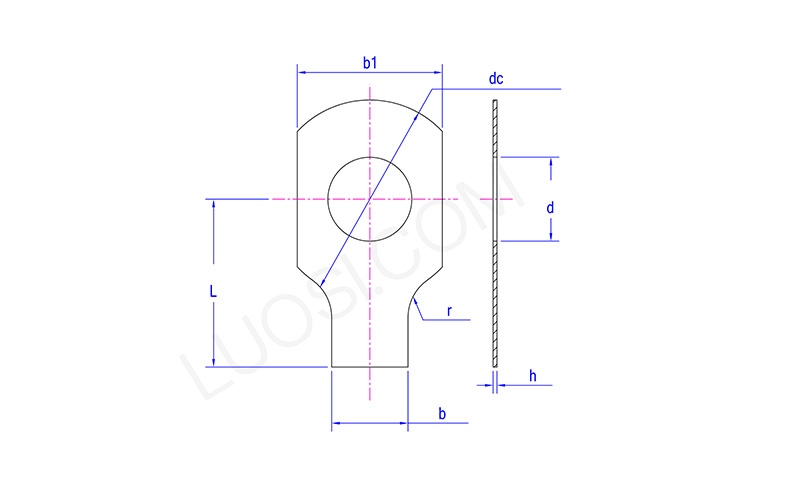

Пн.	φ3	φ 4	φ5	φ6	φ8	φ10	φ12	φ14	φ16	φ18	φ20
д макс	3.5	4.5	5.6	6.76	8.76	10.93	13.43	15.43	17.43	19.52	21.52
д мин	3.2	4.2	5.3	6.4	8.4	10.5	13	15	17	19	21
постоянный ток макс.	10	14	17	19	22	26	32	32	40	45	45
мин постоянного тока	9.64	13.57	16.57	18.48	21.48	25.48	31.38	31.38	39.38	44.38	44.38
л мин	11.65	13.65	15.65	17.65	19.58	21.58	27.58	27.58	31.5	35.5	35.5
L макс.	12.35	14.35	16.35	18.35	20.42	22.42	28.42	28.42	32.5	36.5	36.5
h	0.4	0.4	0.5	0.5	0.5	0.5	1	1	1	1	1
б1	7	9	11	12	16	19	21	25	32	38	38
r	2.5	2.5	2.5	4	4	6	10	10	10	10	10
