Шайбы с длинными и короткими выступами

Стопорные шайбы с длинным и коротким язычком производства Xiaoguo® фиксируются механически, а не за счет трения. Механическая блокировка принципиально предотвращает вращение, а эффект блокировки очень очевиден.

Отправить запрос

Описание продукта

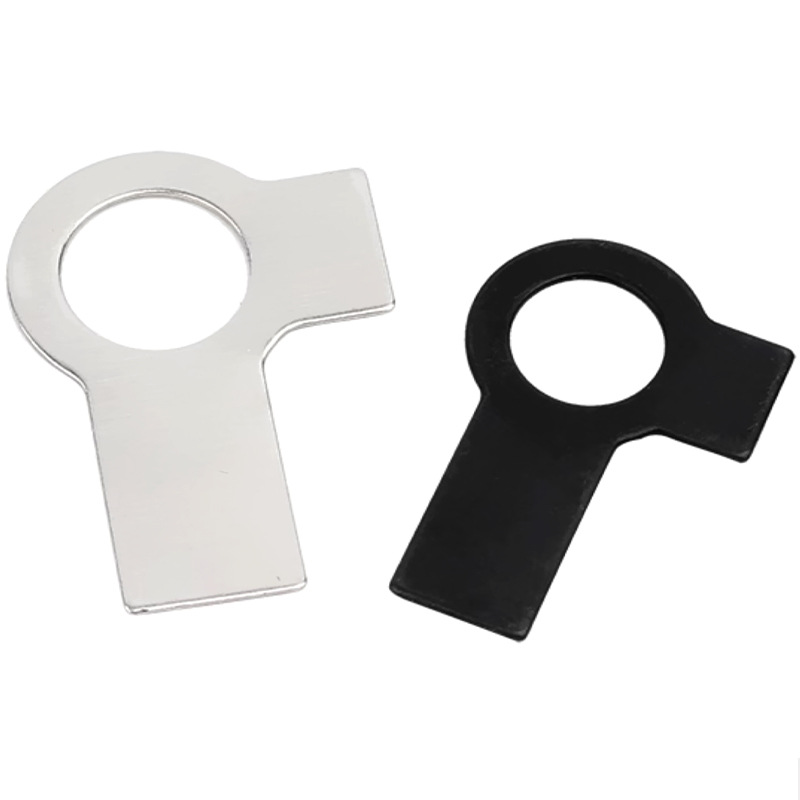

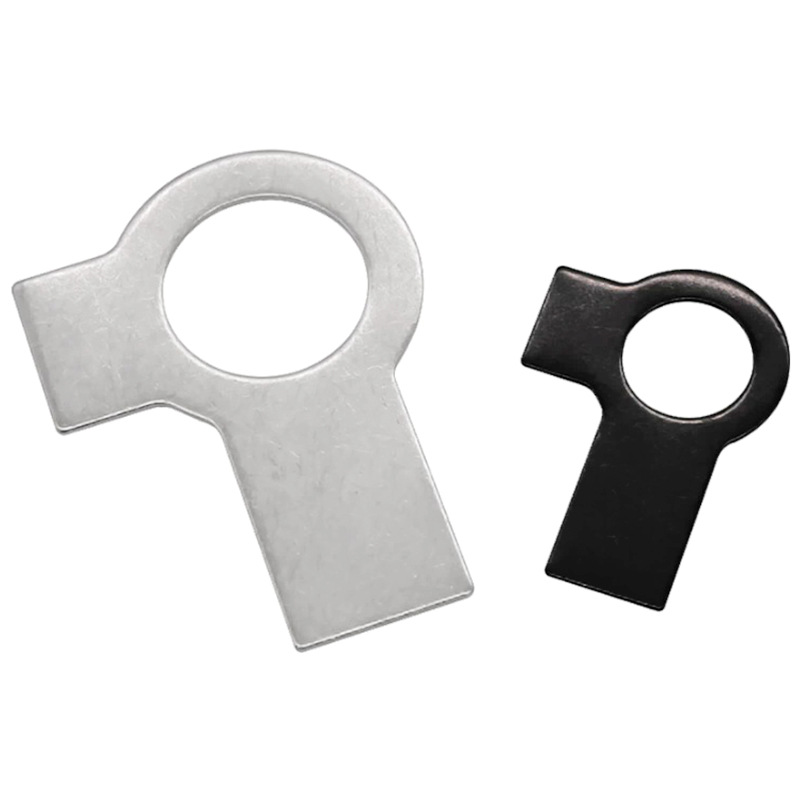

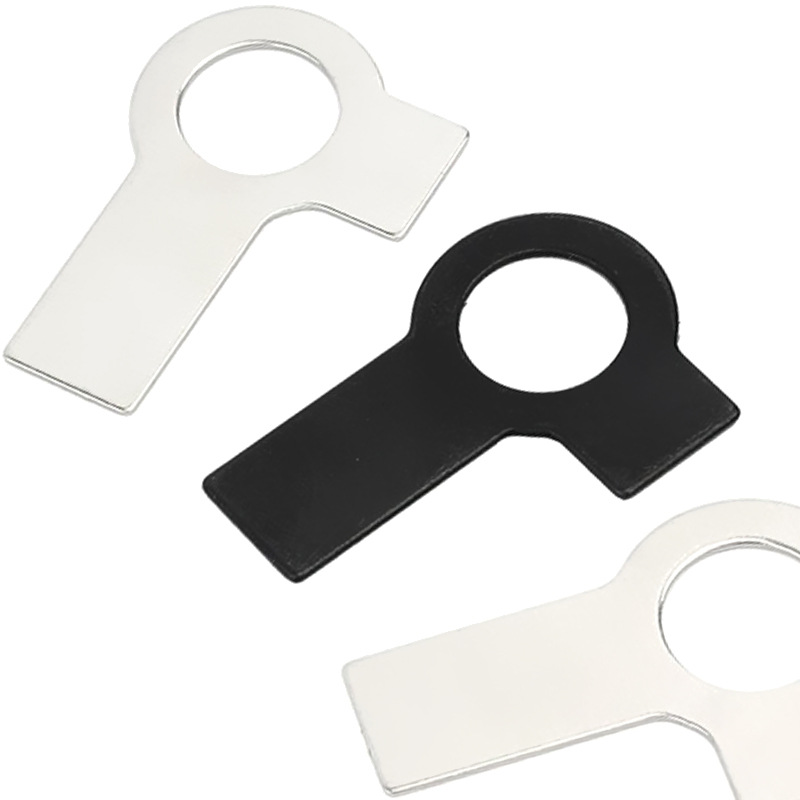

Стопорные шайбы с длинным и коротким язычком, соответствующие механическому стопорному кольцу DIN 463, представляют собой цельное чисто механическое стопорное кольцо, предотвращающее ослабление. Он изготовлен посредством единого процесса литья под давлением и состоит из одного длинного наушника и одного короткого наушника, при этом два наушника образуют угол примерно 90°. Он используется для шестигранных болтов/гаек, обеспечивая защиту от ослабления за счет изгиба одного длинного и одного короткого наушника, и подходит для условий высокой вибрации, динамической нагрузки, а также теплового расширения и сжатия. Эта конструкция может полностью предотвратить относительное вращение гайки или болта, обеспечивая надежную механическую блокировку.

< style="text-align:center;"> Tab Washers With Long And Short Tab

Конструктивные особенности

Конструктивные особенности шайб с длинным и коротким язычком следующие:

(1) Интегрированная штамповка

Стопорные шайбы с длинными и короткими выступами изготовлены из одного листа металла методом холодной штамповки. Нет сварки или дополнительных компонентов, что обеспечивает простую конструкцию, высокую прочность и низкую стоимость.

（2）Двойное ухо (одно длинное и одно короткое)

Основная часть стопорных шайб с длинным и коротким выступом имеет круглую форму, а две проушины выходят наружу вдоль внешнего края:

Короткая вкладка: Короткая длина

Длинная вкладка: длиннее.

Две части наушников образуют угол примерно 90 градусов друг с другом.

(3) В основании наушника имеется конструкция для снятия напряжения.

В месте соединения наушника с круглым корпусом закругленные углы или небольшое сжатие по ширине предназначены для уменьшения концентрации напряжений при изгибе и предотвращения разрушения наушника.

（4）Цилиндрический корпус

Толщина тела равномерная. На теле нет зубов и наклонных поверхностей, поверхность обычно гладкая.

< style="text-align:center;"> Tab Washers With Long And Short Tab

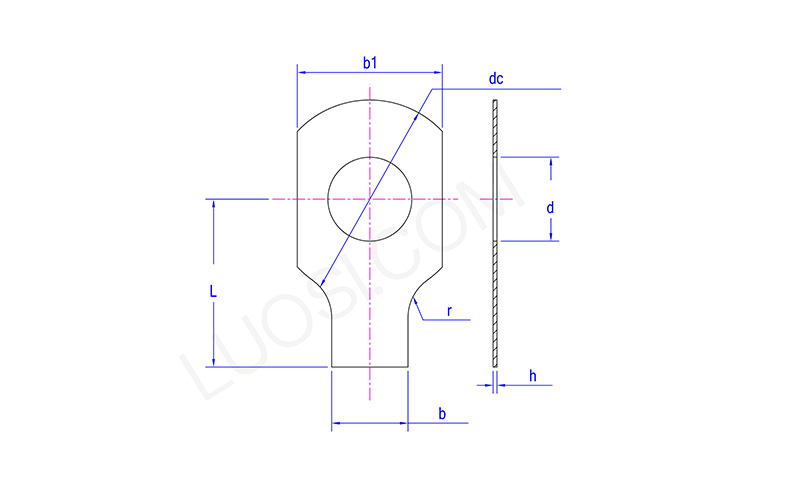

Пн.	φ3	φ 4	φ5	φ6	φ8	φ10	φ12	φ14	φ16	φ18	φ20
д макс	3.5	4.5	5.6	6.76	8.76	10.93	13.43	15.43	17.43	19.52	21.52
д мин	3.2	4.2	5.3	6.4	8.4	10.5	13	15	17	19	21
постоянный ток макс.	10	14	17	19	22	26	32	32	40	45	45
мин постоянного тока	9.64	13.57	16.57	18.48	21.48	25.48	31.38	31.38	39.38	44.38	44.38
л мин	11.65	13.65	15.65	17.65	19.58	21.58	27.58	27.58	31.5	35.5	35.5
L макс.	12.35	14.35	16.35	18.35	20.42	22.42	28.42	28.42	32.5	36.5	36.5
h	0.4	0.4	0.5	0.5	0.5	0.5	1	1	1	1	1
б1	7	9	11	12	16	19	21	25	32	38	38
r	2.5	2.5	2.5	4	4	6	10	10	10	10	10
