Технические характеристики DIN 137A Изогнутые пружинные шайбы

Завод Xiaoguo® в Китае производит изогнутые пружинные шайбы со спецификациями DIN 137A. Вы можете выбрать материал, метод обработки поверхности и другие детали в соответствии с вашими конкретными требованиями. Просто сообщите нам ваши точные характеристики — мы будем более чем рады выполнить для вас ваш индивидуальный заказ.

Отправить запрос

Описание продукта

Принцип действия изогнутых пружинных шайб согласно DIN 137A основан на упругой деформации металла.

（1）Свободное состояние (не установлено)

Изогнутые пружинные шайбы согласно DIN 137A в своем естественном состоянии не плоские, а имеют дугообразную выпуклость (одна волна) или несколько волн (несколько волн). В это время он имеет естественную высоту H, превышающую толщину t прокладки.

（2）Процесс сжатия (затягивание болтов)

Когда болты или гайки затягиваются, шайбы помещаются между головкой болта/гайкой и заготовкой. По мере увеличения силы затяжки дугообразная или волнистая форма постепенно сглаживается.

В процессе сборки и затяжки нижняя часть болта прижимает дугообразную конструкцию к плоскости, в результате чего шайба создает напряжение упругого отскока.

（3）Поддержание предварительной нагрузки (рабочее состояние)

После того как изогнутые пружинные шайбы согласно DIN 137A сплющены, они всегда стремятся вернуться к своей первоначальной дугообразной форме. Эта восстанавливающая сила преобразуется в непрерывную осевую тягу, прижимающую головку болта и поверхность заготовки.

После завершения затяжки шайба сохраняет постоянное обратное упругое натяжение, постоянно прижимаясь к головке болта и поверхности соединяемого компонента.

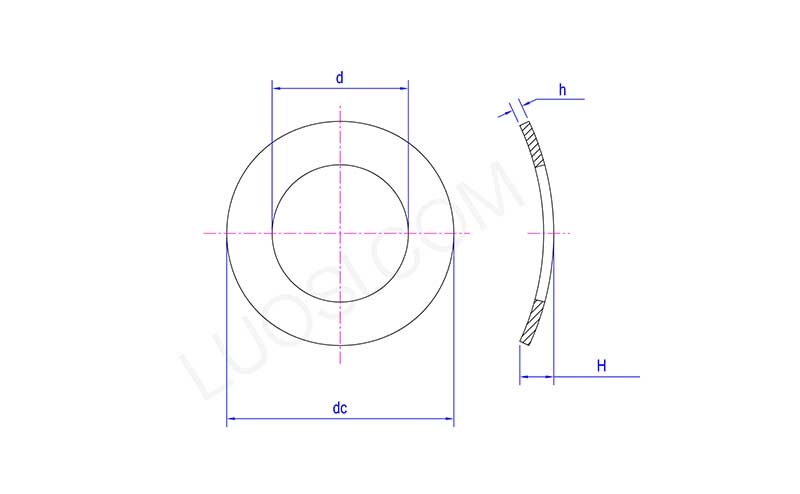

DIN 137A Specifications Curved Spring Washers

Пн.	ɸ2	ɸ2,5	ɸ3	ɸ4	ɸ5	ɸ6	ɸ8	ɸ10
д мин	2.2	2.7	3.2	4.3	5.3	6.4	8.4	10.5
д макс	2.45	2.95	3.5	4.6	5.6	6.76	8.76	10.93
мин постоянного тока	4.2	5.2	5.7	7.64	9.64	10.57	14.57	17.57
постоянный ток макс.	4.5	5.5	6	8	10	11	15	18
Ч мин	0.5	0.55	0.65	0.8	0.9	1.1	1.7	2
Н макс.	1	1.1	1.3	1.6	1.8	2.2	3.4	4
h	0.3	0.3	0.4	0.5	0.5	0.5	0.5	0.8

Технические характеристики по стандарту DIN 137A Изогнутые пружинные шайбы

Xiaoguo® позволяет вам настроить изогнутые пружинные шайбы согласно спецификациям DIN 137A так, как вам нужно. Вы можете изменить размер, количество волн, материал, качество поверхности или даже упаковку. Таким образом, каждая шайба точно соответствует вашему дизайну.

（1）Внутренний диаметр / Наружный диаметр

От М2 до М100 и более, как внутренний, так и внешний диаметры могут быть настроены в соответствии с чертежами.

Прецизионные инструменты малого размера (М2–М5), тяжелое машиностроение большого размера (М36–М100)

（2）Толщина t

Общий диапазон: 0,3–3,0 мм. По особым требованиям он может быть тоньше или толще.

Когда контроль нагрузки и осевое пространство компактны.

（3）Материалы

Пружинная сталь, нержавеющая сталь А2/А4, 17-7 PH, фосфористая бронза, бериллиевая медь, инконель и т. д.

Обычная высокая эластичность, защита от ржавчины, высокая температура/взрывозащищенность/немагнитность

（4）Обработка поверхности

Гальванизация, покрытие Dacromet, чернение, фосфатирование, никелирование, пассивация, пассивация трехвалентным хромом и т. д.

Защита от ржавчины, смазка, изоляция, улучшение коэффициента трения

(5) Упаковка

Пластиковые пакеты + бумажные коробки, индивидуальные этикетки, смешанные упаковочные комплекты, небольшие коробки для розничной торговли, штрих-коды на внешних коробках и т. д.

DIN 137A Specifications Curved Spring Washers
