Долговечная изогнутая пружинная шайба DIN137A

Долговечная изогнутая пружинная шайба DIN137A из ассортимента Xiaoguo® может быть бесплатно предоставлена заинтересованным клиентам в качестве образцов. Мы рекомендуем клиентам сначала протестировать образцы, чтобы убедиться в их качестве, а затем уже после этого размещать крупные заказы, чтобы сэкономить время на корректировку.

Отправить запрос

Описание продукта

Применение долговечной изогнутой пружинной шайбы DIN137A в двигателях и трансмиссионных системах

В двигателях и трансмиссионных системах долговечная изогнутая пружинная шайба DIN137A действует как «уничтожитель осевого зазора» и «хранитель силы предварительного натяга».

【1】Почему долговечная изогнутая пружинная шайба DIN137A незаменима в двигателях и трансмиссионных системах?

（1）Двигатели и трансмиссии сталкиваются с несколькими распространенными проблемами:

Тепловое расширение. Когда все нагревается, ротор и вал расширяются, что изменяет зазор между подшипниками.

Производственные допуски. Детали не изготавливаются идеально, поэтому они никогда не совпадают точно. Всегда есть небольшое несоответствие.

Износ. Со временем поверхности подшипников или шайбы медленно изнашиваются, что приводит к появлению дополнительных зазоров там, где их быть не должно.

Вибрация и шум. Когда детали движутся вперед и назад, подшипники начинают издавать странные звуки, а шестерни могут стучать друг о друга.

(2) Решение для долговечной изогнутой пружинной шайбы DIN137A:

Он имеет изогнутую или волнистую форму, поэтому, когда вы нажимаете на него плоско, он продолжает отталкиваться.

Автоматически компенсировать изменения зазора, вызванные вышеупомянутыми факторами.

Всегда поддерживайте правильный предварительный натяг подшипников или шестерен во избежание их ослабления.

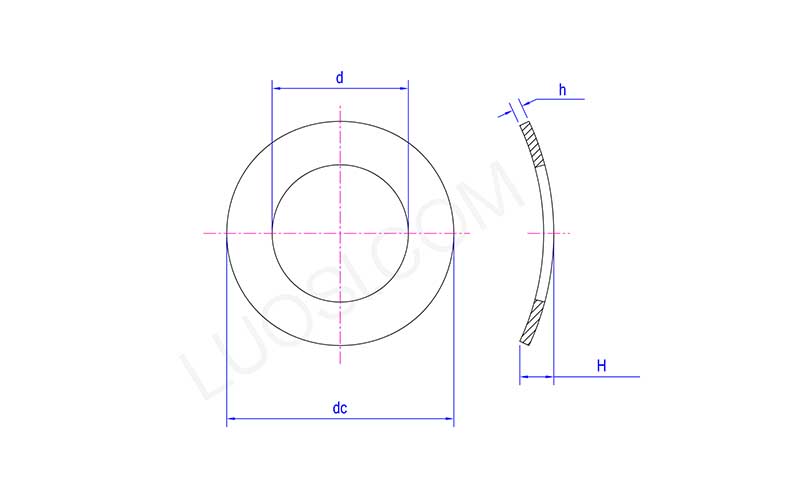

Long Lasting DIN137A Curved Spring Washer

Пн.	ɸ2	ɸ2,5	ɸ3	ɸ4	ɸ5	ɸ6	ɸ8	ɸ10
д мин	2.2	2.7	3.2	4.3	5.3	6.4	8.4	10.5
д макс	2.45	2.95	3.5	4.6	5.6	6.76	8.76	10.93
мин постоянного тока	4.2	5.2	5.7	7.64	9.64	10.57	14.57	17.57
постоянный ток макс.	4.5	5.5	6	8	10	11	15	18
Ч мин	0.5	0.55	0.65	0.8	0.9	1.1	1.7	2
Н макс.	1	1.1	1.3	1.6	1.8	2.2	3.4	4
h	0.3	0.3	0.4	0.5	0.5	0.5	0.5	0.8

【2】Типичные сценарии применения

（1）Малый двигатель постоянного тока

Поместите долговечную изогнутую пружинную шайбу DIN137A между наружным кольцом подшипника и торцевой крышкой.

Устраните осевой люфт подшипника, уменьшите рабочий шум и продлите срок службы подшипника.

(2) Серводвигатели

Обеспечьте постоянный предварительный натяг между передним и задним подшипниками. Это помогает ротору более точно оставаться на месте и снижает вибрацию.

(3) Двигатели бытовой техники (вентиляторы, стиральные машины)

Эти волнистые шайбы давят на подшипники с силой примерно от 5 до 20 Ньютонов. Это предотвращает смещение подшипников внутри корпуса и делает двигатель тише.

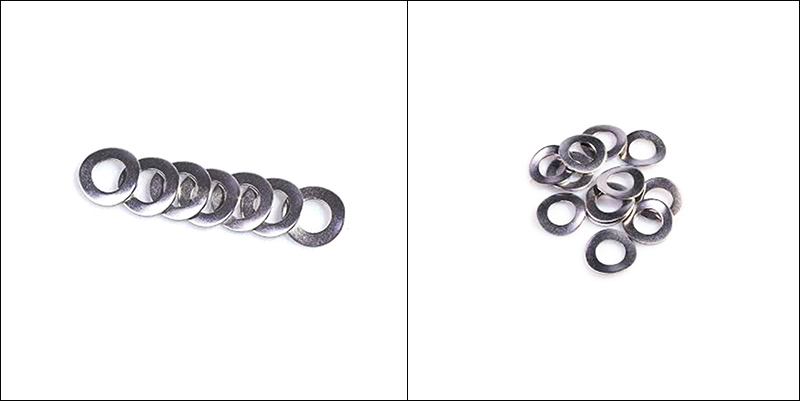

Long Lasting DIN137A Curved Spring Washer

Часто задаваемые вопросы

(1) Вопрос: Можете ли вы изготовить долговечную изогнутую пружинную шайбу DIN137A нестандартного размера, которая не входит в стандартную комплектацию?

А: Да. Мы можем изменить внутренний диаметр, внешний диаметр, толщину и высоту кривой на основе вашего чертежа или образца. При необходимости мы также можем нанести индивидуальную маркировку и выполнить специальную упаковку.

(2) Вопрос: Будет ли он работать в двигателях или деталях трансмиссии с высокой вибрацией?

О: Да, это делает свою работу. Он поглощает вибрацию во время работы оборудования, устраняет зазоры, вызванные тепловым расширением, и сохраняет болт затянутым с течением времени.

(3) Вопрос: Могу ли я использовать изогнутую пружинную шайбу с высокопрочным болтом (класса 10,9 или 12,9)?

О: Не совсем – это не рекомендуется. Эти шайбы лучше всего подходят для болтов класса 5,8 или ниже.
