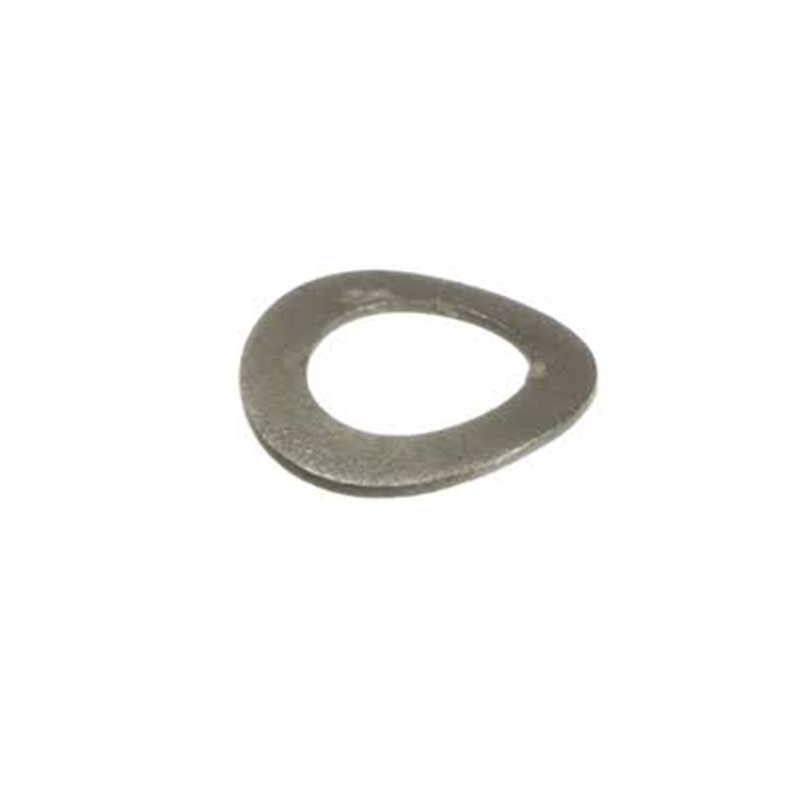

Изогнутая пружинная шайба из нержавеющей стали

Изогнутая пружинная шайба из нержавеющей стали, представленная на складе Xiaoguo®, имеет широкий спектр применения и обеспечивает высокую экономическую эффективность. Они помогают многочисленным клиентам экономить средства и предоставляют эффективные рекомендации по использованию.

Отправить запрос

Описание продукта

Применение изогнутой пружинной шайбы из нержавеющей стали в прецизионных машинах и инструментах

Изогнутая пружинная шайба из нержавеющей стали, благодаря своим уникальным свойствам материала и конструкционным преимуществам, стала широко распространенным выбором среди конструкторов и инженеров точных приборов.

【1】Типичный случай применения

（1）Медицинская магнитно-резонансная томография (МРТ)

Он чрезвычайно чувствителен к помехам магнитного поля. В точных компонентах внутри оборудования используются высокоэффективные изогнутые пружинные шайбы из нержавеющей стали, позволяющие эффективно избежать влияния электромагнитных полей на показания изображений.

（2）Лазерный радар и оптическое оборудование

В высокотехнологичных микроскопах механизмы точной фокусировки и вращения лазерного радара используются для устранения механических зазоров и обеспечения плавного и точного поворота угла.

（3）Медицинские хирургические инструменты

В структуре микротрансмиссии инструментов изогнутая пружинная шайба из нержавеющей стали должна взаимодействовать с телескопическим устройством для обеспечения точной осевой упругости.

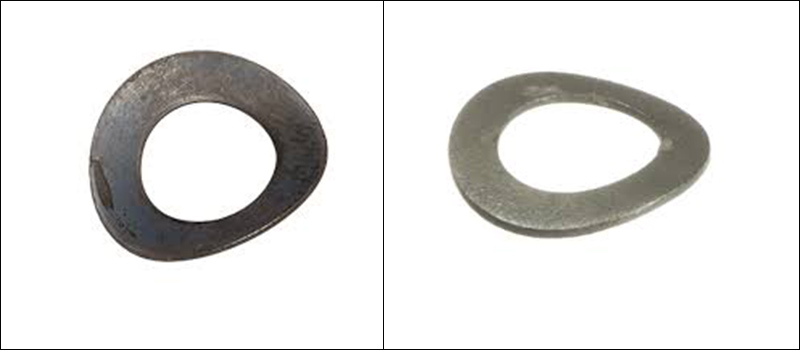

Stainless Steel Curved Spring Washer

【2】Многомерные преимущества

В целом, изогнутая пружинная шайба из нержавеющей стали имеет следующие многочисленные преимущества:

（1）Высокое использование пространства: конструкция компактна, обычно составляет от 1/3 до 1/2 от конструкции традиционных пружин. В некоторых миниатюрных устройствах можно сэкономить до 50% осевого пространства.

(2) Длительный усталостный срок службы: в процессе проектирования распределение напряжений является равномерным. При соответствующем сжатии его усталостная долговечность может достигать десятков тысяч и миллионов циклов.

（3）Упругий выходной сигнал является плавным: он может обеспечить предсказуемую и почти линейную силу предварительной нагрузки в пределах эффективного диапазона деформации.

(4) Стабильность механической реакции: многослойная структура демонстрирует более однородную характеристику изменения, что может эффективно снизить вибрацию и реакцию на удары во время рабочего процесса, а также улучшить стабильность работы механической системы.

(5) Он снижает уровень шума за счет поглощения энергии вибрации при движении деталей.

(6) Вы можете выбирать разные материалы, количество волн и слои в зависимости от того, что вам нужно, поэтому это работает для любых условий.

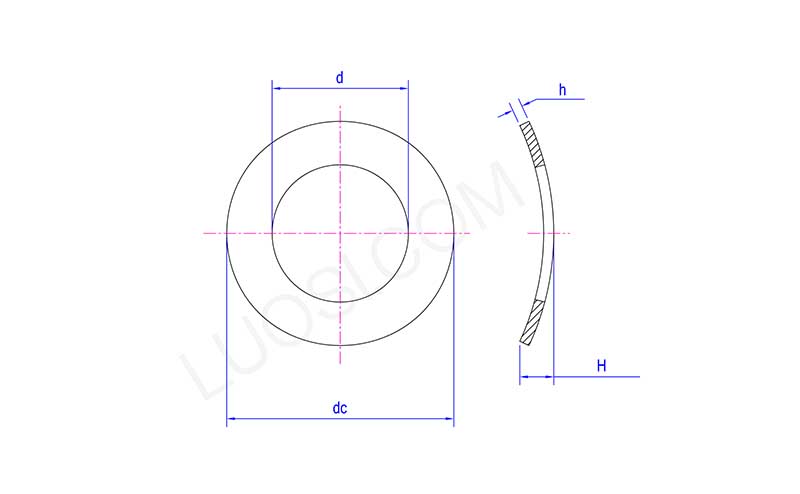

Stainless Steel Curved Spring Washer

Пн.	ɸ2	ɸ2,5	ɸ3	ɸ4	ɸ5	ɸ6	ɸ8	ɸ10
д мин	2.2	2.7	3.2	4.3	5.3	6.4	8.4	10.5
д макс	2.45	2.95	3.5	4.6	5.6	6.76	8.76	10.93
мин постоянного тока	4.2	5.2	5.7	7.64	9.64	10.57	14.57	17.57
постоянный ток макс.	4.5	5.5	6	8	10	11	15	18
Ч мин	0.5	0.55	0.65	0.8	0.9	1.1	1.7	2
Н макс.	1	1.1	1.3	1.6	1.8	2.2	3.4	4
h	0.3	0.3	0.4	0.5	0.5	0.5	0.5	0.8

【3】Основные параметры для выбора

(1) Размер отверстия или диаметр болта — это говорит о том, какой размер шайбы вам нужен.

(2) Материал — выбирайте его в зависимости от того, куда он идет. Например, используйте нержавеющую сталь А4 в соленой или агрессивной среде.

(3) Нагрузка — выясните, какая предварительная нагрузка необходима вашему оборудованию, а затем выберите правильный тип изогнутой пружинной шайбы из нержавеющей стали.

(4) Прогиб — от того, сколько места у вас есть для изгиба шайбы, будет зависеть, насколько сильно ей нужно сжиматься.

(5) Внешний и внутренний диаметр – они должны точно соответствовать монтажному отверстию.
