E Стопорное кольцо

E-стопорное кольцо также называют стопорным кольцом E-типа. Существует два основных типа: внутренние кольца для отверстий корпуса и внешние кольца для установки на валу. Имея сертификаты ISO, Xiaoguo® гарантирует, что вся продукция соответствует строгим международным стандартам.

Отправить запрос

Описание продукта

Для изготовления стопорных колец E можно выбрать множество материалов, например, нержавеющую сталь, углеродистую сталь, алюминиевый или титановый сплав и т. д. Выбирайте подходящий материал в соответствии с различными потребностями и сценариями. Эластичные стопорные кольца из нержавеющей стали устойчивы к ржавчине и коррозии и больше подходят для использования в морских или химических средах. Эластичные стопорные кольца из углеродистой стали подвергаются термообработке для повышения твердости и, следовательно, более высокой прочности на разрыв и подходят для тяжелого оборудования. Эластичные стопорные кольца из алюминия или титанового сплава представляют собой легкое стопорное кольцо, прочное и долговечное. Инконель® — это сплав, который выдерживает экстремальные температуры и подходит для использования в аэрокосмической или энергетической областях. Выбор правильного материала позволяет снизить ненужные затраты, сократить частоту замены, а также является износостойким и долговечным. Xiaoguo® производит продукцию в соответствии с отраслевыми стандартами, такими как DIN, ISO и ANSI, и качество гарантировано.

Приложение

E-стопорные кольца очень полезны в механических устройствах, где вам необходимо надежно удерживать детали на месте. Они удерживают подшипники внутри двигателей, шестерни в трансмиссиях и поршни в гидравлических системах. В автомобилях они используются в осях и тормозных системах, а на заводах их можно найти в конвейерных лентах и валах насосов. В электронике крошечные стопорные кольца удерживают разъемы от перемещения. Они даже работают в установках экологически чистой энергетики, например, в коробках передач ветряных турбин. Предотвращая осевое скольжение деталей, эти кольца обеспечивают более устойчивую работу машин, сокращают время обслуживания и продлевают срок службы оборудования во многих областях, таких как робототехника, медицинские устройства и тяжелое машиностроение.

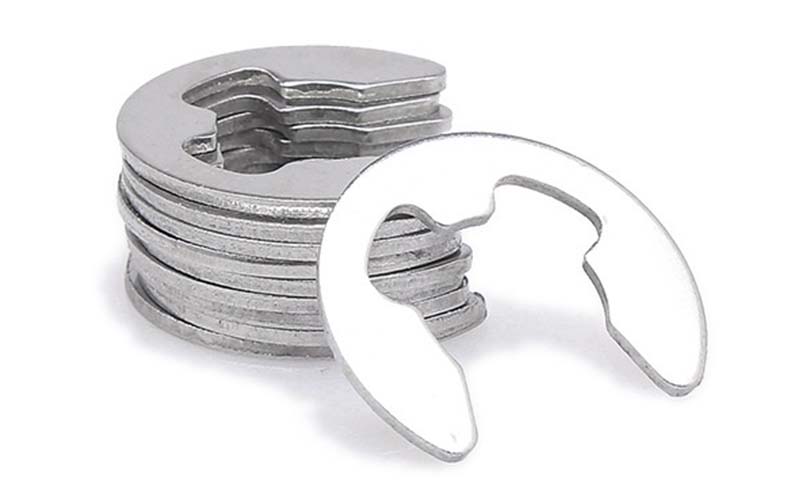

E Circlip

Размер

Вопрос: Как выбрать подходящий размер и тип стопорного кольца E-типа?

О: При выборе правильного стопорного кольца вам необходимо учитывать размер отверстия или вала, характеристики канавки и то, какую осевую нагрузку оно должно выдерживать. Используйте соответствующие инструменты для точного измерения диаметра вала/отверстия и глубины/ширины канавки. Проверьте руководства или таблицы Xiaoguo® (например, DIN 471/472 или ANSI B27.1), чтобы сопоставить эти измерения со стандартными размерами колец.

При выборе индивидуальных настроек подумайте, является ли нагрузка постоянной или меняется со временем. Спиральные кольца лучше подходят для грузов, которые толкают в разных направлениях, а конические кольца хорошо подходят для высокоскоростных вращающихся деталей. Если вы не уверены, можете попросить нас провести тестирование FEA, чтобы убедиться, что кольцо выдержит нагрузки, связанные с работой.

Ошибка в выборе размера может привести к изгибу кольца, повреждению канавки или даже к выходу из строя всей сборки. Поэтому найдите время, чтобы тщательно измерить и подобрать кольцо в соответствии с потребностями работы.

Пн.	Φ2	Φ2,5	Φ3	Φ3,5	Φ4	Φ5	Φ6	Φ8	Φ9	Φ12	Φ15
д макс	2	2.5	3	3.5	4	5	6	8	9	12	15
д мин	1.86	2.36	2.86	3.32	3.82	4.82	5.82	7.78	8.78	11.73	14.73
п макс	1.825	2.325	2.625	3.125	3.65	4.65	5.65	7.68	8.18	10.715	13.215
н мин	1.575	2.075	2.375	2.875	3.35	4.35	5.35	7.32	7.82	10.285	12.785
час максимум	0.4	0.4	0.6	0.6	0.8	0.8	1	1	1	1.2	1.5
час мин	0.36	0.36	0.55	0.55	0.73	0.73	0.91	0.91	0.91	1.11	1.39
постоянный ток макс.	5	6	7	8	9	10	12	16	18	24	30

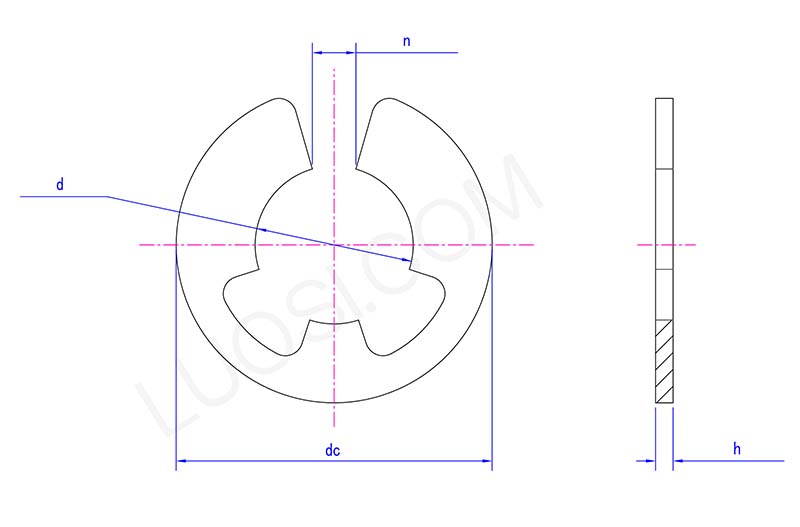

E Circlip Structure diagram

Материал продукта

Стопорное кольцо E в основном изготавливается из металлических материалов, конкретный тип которого выбирается в зависимости от условий применения и требований. Углеродистая сталь — наиболее распространенный материал, доступный по цене и обладающий базовой прочностью, подходящий для обычных внутренних условий без высоких требований к коррозионной стойкости. Эти застежки из углеродистой стали обычно подвергаются поверхностной обработке гальванизацией или электрофорезом для предотвращения ржавчины. Для сценариев с более высокими требованиями к устойчивости к коррозии, например, для наружного оборудования или во влажной среде, используется нержавеющая сталь. Распространенные марки нержавеющей стали включают 304 и 316, которые эффективно противостоят окислению и коррозии. В некоторых высокотемпературных или высокопрочных приложениях, таких как автомобильные моторные отсеки, легированная сталь используется для повышения термостойкости и прочности на разрыв. Небольшое количество стопорных колец E для особых условий эксплуатации при небольших нагрузках изготовлено из алюминиевого сплава, который легок и прост в обработке. Выбор материала напрямую влияет на срок службы и работоспособность застежки, поэтому он определяется такими факторами, как влажность окружающей среды, температура, несущая способность и риск коррозии.
