Эффективный болт для торцевой сварки

Целостность соединения, образованного сварным болтом с выступающим выступом Efficient Face, проверяется стандартными методами разрушающего или неразрушающего контроля. За более чем 15 лет Xiaoguo® завоевала репутацию среди производителей благодаря надежному качеству и конкурентоспособным ценам.

Модель:Q 199B-1999

Отправить запрос

Описание продукта

Чтобы помочь сварным болтам Efficient Face с выступающими частями противостоять ржавчине, на их поверхность часто наносят покрытие. Цинкование – прозрачный или желтый хромат – очень распространено и работает довольно хорошо. Фосфатные покрытия помогают краске лучше держаться, а также обеспечивают некоторую защиту от ржавчины. Какое бы покрытие ни было нанесено на эти болты, оно должно работать с процессом сварки.

Пн.	М4	М5	М6	М8	М10	М12
P	0.7	0.8	1	1.25	1.5	1.75
ДК Макс	11.5	12.5	14.5	19	21	24
дк мин	11.23	11.23	14.23	18.67	20.67	23.67
к макс	2	2.5	2.5	3.5	4	5
К мин	1.75	2.25	2.25	3.25	3.75	4.75
р мин	0.2	0.2	0.3	0.3	0.4	0.4
d1 макс.	8.75	9.75	10.75	14.25	16.25	18.75
d1 мин.	8.5	9.5	10.5	14	16	18.5
час максимум	1.25	1.25	1.25	1.45	1.45	1.65
час мин	0.9	0.9	0.9	1.1	1.1	1.3
d0 макс.	2.6	2.6	2.6	3.1	3.1	3.1
д0 мин	2.4	2.4	2.4	2.9	2.9	3.4

Преимущества продукта

Обработка поверхности болта для сварки с выступающей поверхностью Efficient Face действительно влияет на качество сварного шва. Если покрытие толстое или не проводит электричество, оно может нарушить поток электрического тока и количество выделяемого тепла.

Покрытия должны быть тонкими, проводить электричество или быть изготовлены специально для сварки. Обычно выступы этих болтов при сварке проталкивают покрытие, обеспечивая прямое соприкосновение металлов.

Такая конструкция не позволяет покрытию препятствовать проводимости тока, обеспечивая плавность сварочной цепи. Тонкое покрытие также снижает сопротивление проникновению выступов, сохраняя защитные свойства, обеспечивая при этом плотное прилегание металлических контактных поверхностей, улучшая прочность и проводимость сварного шва.

Применимые сценарии

Эффективные болты для сварки выступающих поверхностей очень хорошо работают на сборочных линиях большого объема, особенно в автомобилестроении — для таких вещей, как кронштейны, панели и электрические заземления, — а также в таких приборах, как шасси и корпуса.

Они хороши, когда вы можете дотянуться только до одной стороны, когда скорость сварки имеет большое значение или когда гайки или шпильки для точечной сварки просто не подходят. Они дают прочное место с резьбой для крепления вещей.

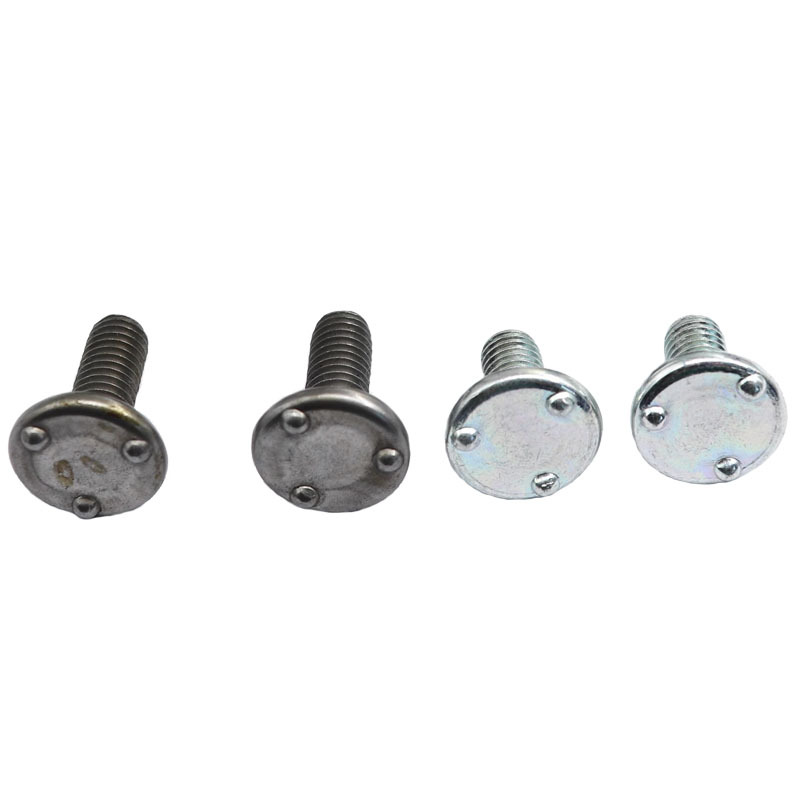

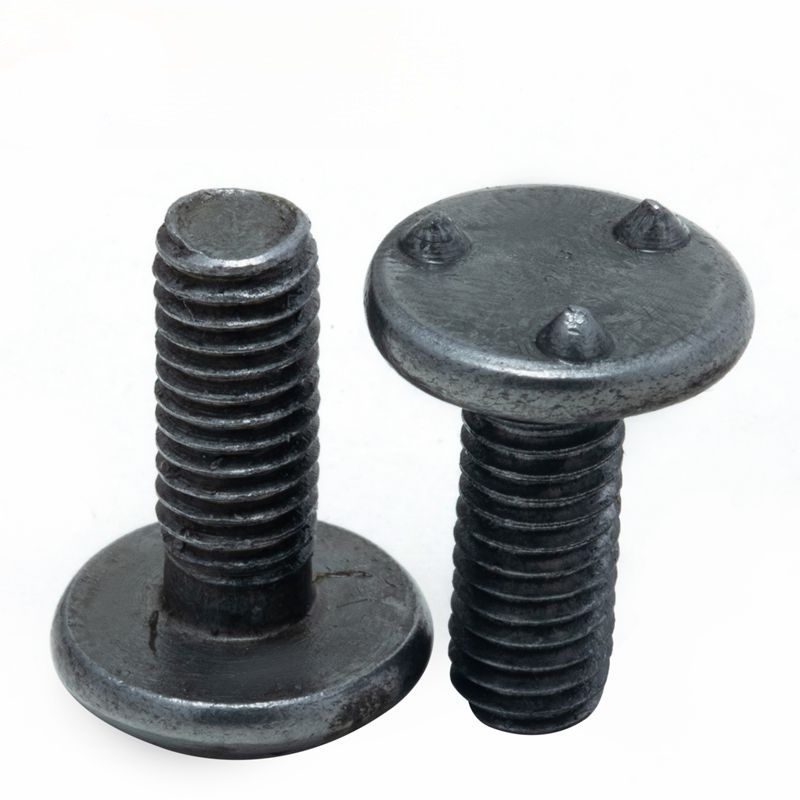

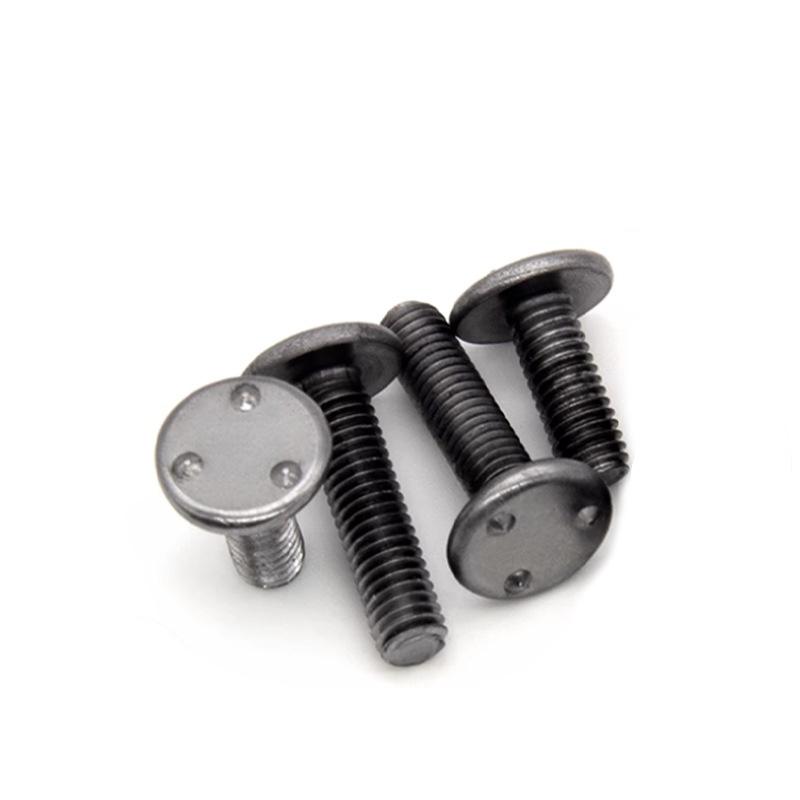

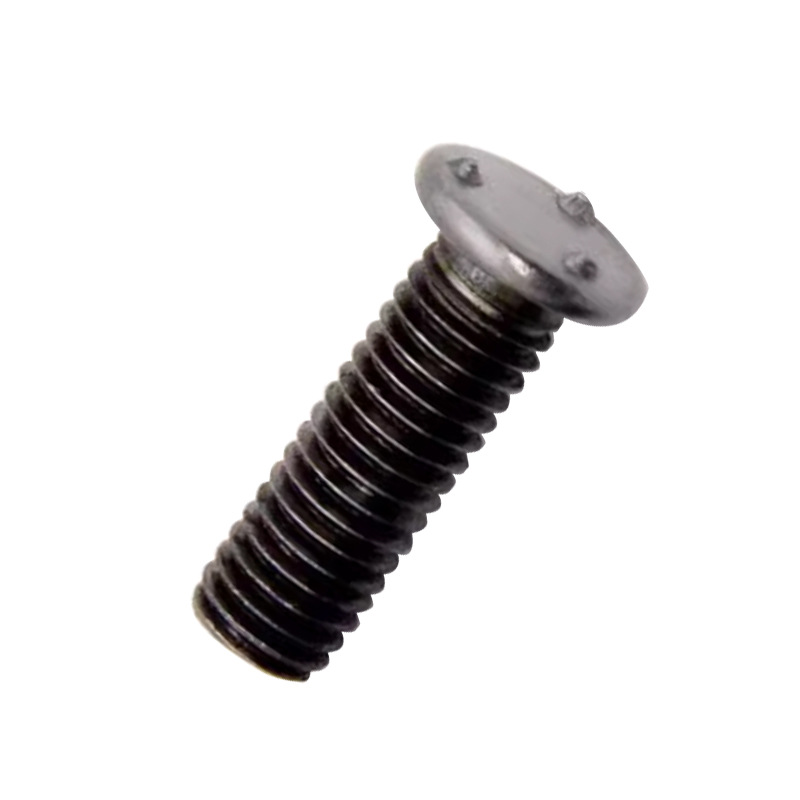

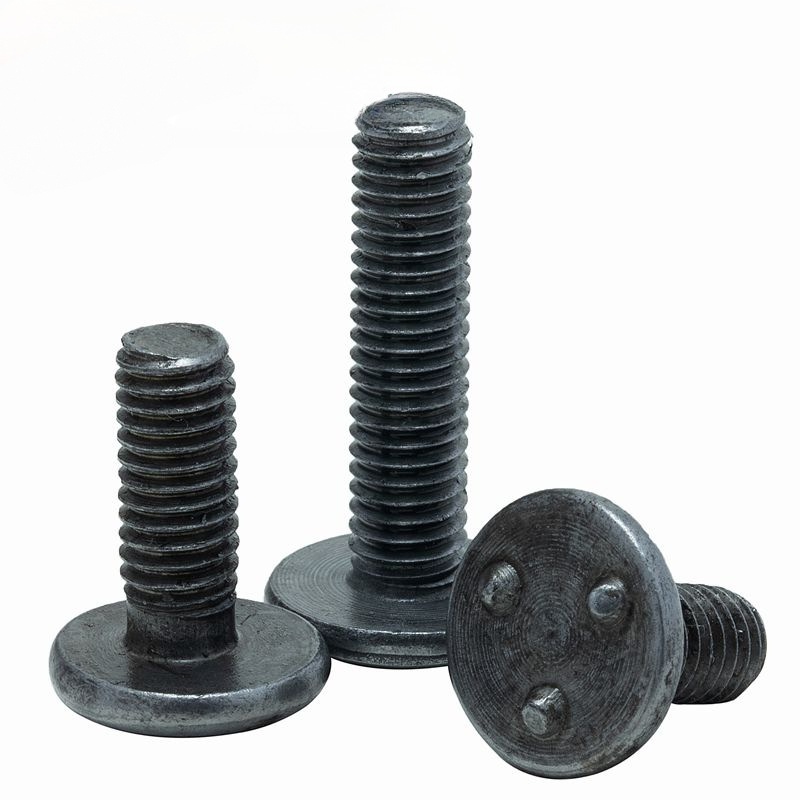

Efficient Face Projection Welding Bolt
