Самонарезающий бетонный анкерный болт с шестигранной головкой и фланцевой головкой

Самый популярный продукт поставщика Xiaoguo® в последнее время — самонарезной бетонный анкерный болт с шестигранной головкой и фланцевой головкой. От M6 до M16, закаленная резьба, врезанная в бетон без предварительного нарезания резьбы. Головка фланца экономит шайбы и препятствует ослаблению. Отсутствие напряжения расширения, поэтому его можно размещать вблизи краев. В наличии для быстрой доставки.

Отправить запрос

Описание продукта

Ниже приведены основные физические параметры саморезного анкерного болта для бетона с шестигранной фланцевой головкой от поставщика Xiaoguo®, применимого к общим спецификациям в диапазоне от M6 до M16.

（1）Номинальный диаметр и диапазон длины

Номинальный диаметр (d)	Общая длина (L)	Эффективная длина резьбы	Высота головы	Диаметр фланца
М6	40,50,60,70,80,100мм	≈L-10 мм	4,5-5,0 мм	12-13 мм
М8	50,60,70,80,90,100,120,150мм	≈L-12 мм	5,5-6,0 мм	16-17 мм
М10	60,75,80,90,100,120,150мм	≈L-15 мм	7,0-7,5 мм	19-20 мм
М12	80100120150180200мм	≈L-18 мм	8,5-9,0 мм	22-24 мм
М16	100120150180200мм	≈Д-22 мм	11-12 мм	28-30 мм

Если длина превышает 200 мм, мы можем ее настроить, но глубину крепления необходимо перепроверить.

(2)Материал и твердость

Материал	Номер модели	Твердость поверхности (HRC)	Твердость сердцевины (HRC)	Варианты обработки поверхности
Углеродистая сталь	10Б21	52-58	32-40	Электрооцинкование (5–8 мкм), желтый цинк, механическое цинкование, покрытие Dacromet.
Нержавеющая сталь А2	304	45-50	25-30	Естественная пассивация, электролитическая полировка.
Нержавеющая сталь А4	316	45-50	25-30	Оригинальная пассивация цвета

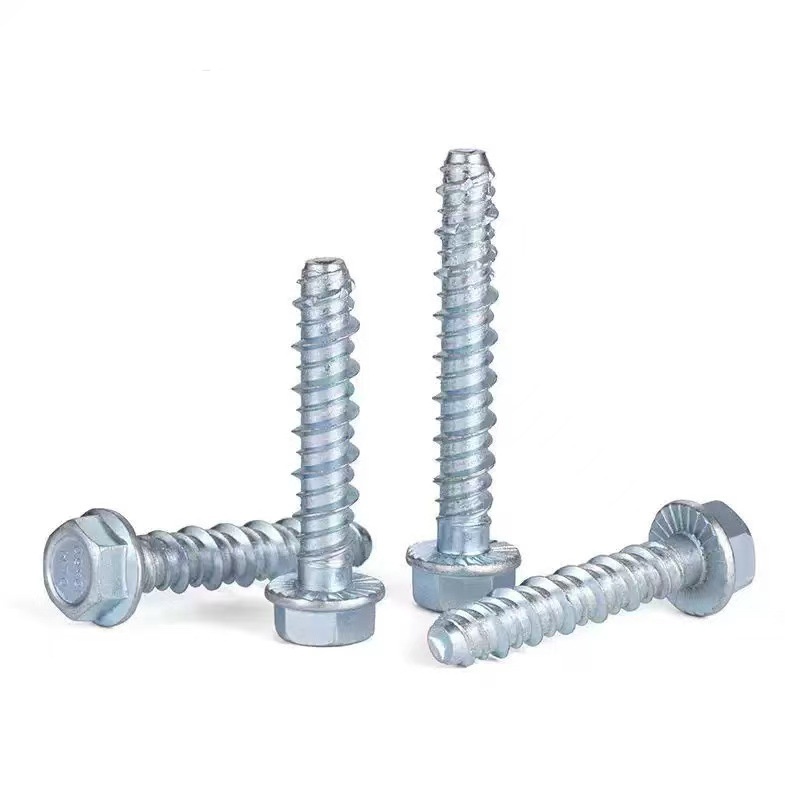

Hex Flange Head Self Tapping Concrete Anchor Bolt

Преимущества структуры

Не за счет расширения трубы, а за счет самозацепления резьбы - структурная изюминка саморезного бетонного анкерного болта с шестигранной фланцевой головкой. Анкерный болт выглядит как очень большой винт, но он полностью отличается от обычных дюбелей.

(1) Встроенная прокладка + зубцы

Фланец самонарезного бетонного анкерного болта с шестигранной фланцевой головкой представляет собой цельную формованную прокладку и никогда не оторвется. Под фланцем также находится кольцо с мелкими зубьями. При затягивании они проникнут в стальную пластину или прокладку и не ослабнут во время работы машины.

（2）Нитки твердые, как нож.

Резьбовая часть, прошедшая поверхностную закалку, тверда как долото. Вставьте ее в заранее просверленное отверстие. Лезвие на стороне с резьбой царапает бетон, создавая соответствующую внутреннюю резьбу, а затем надежно захватывает. Оно не расширяется наружу и не раздвигается. Вместо этого он основан на переплетении нитей, поэтому бетон не растрескивается.

（3）Полная тема

От нижней части фланца до самого кончика он полностью имеет резьбу. Чем глубже он ввинчен, тем длиннее длина резьбы, врезающейся в бетон, и тем сильнее будет сопротивление подъему.

（4）Острое руководство, без отклонений

На конце имеется небольшой конический наконечник, напоминающий пилотное сверло. После помещения в отверстие заостренный конец прижимается к дну отверстия, гарантируя, что самонарезной бетонный анкерный болт с шестигранной головкой и фланцевой головкой будет перпендикулярен поверхности стены и не будет наклоняться при затягивании.

(5) Поддержка многократного использования

В случае возникновения какой-либо проблемы этот анкерный болт можно полностью снять с помощью гаечного ключа, переместить, а затем снова установить. Он особенно подходит для ситуаций, когда болт необходимо разбирать и собирать несколько раз.

Hex Flange Head Self Tapping Concrete Anchor Bolt

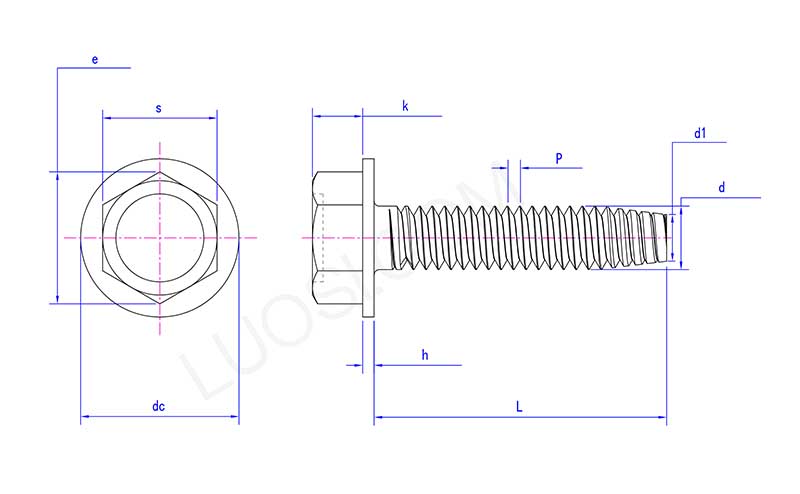

Пн.	#2	#3
P	56	48
с макс	0.125	0.125
с мин	0.12	0.12
е мин	0.134	0.134
к макс	0.05	0.055
К мин	0.04	0.044
постоянный ток макс.	0.166	0.177
минута	0.154	0.163
час максимум	0.016	0.016
час мин	0.01	0.01
д макс	0.086	0.099
д мин	0.0813	0.0938
d1	0.068	0.078
