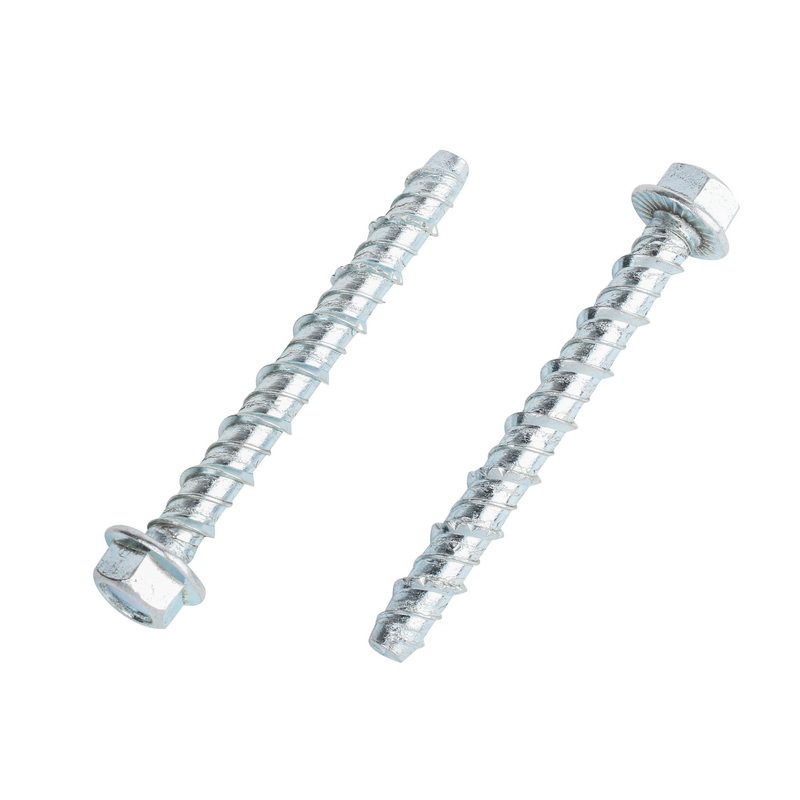

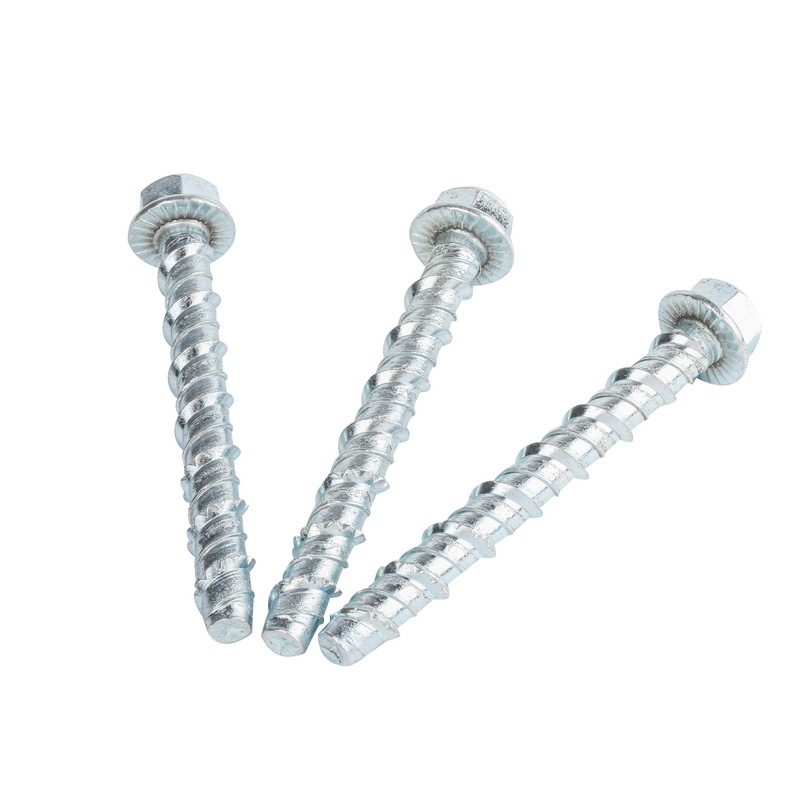

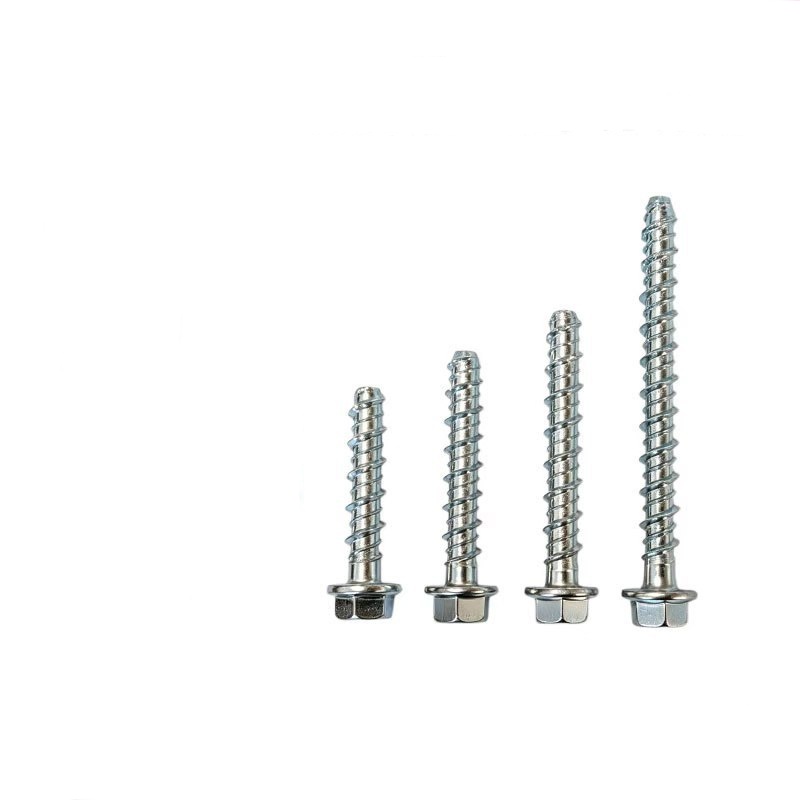

Саморежущий бетонный анкерный болт с шестигранным фланцем

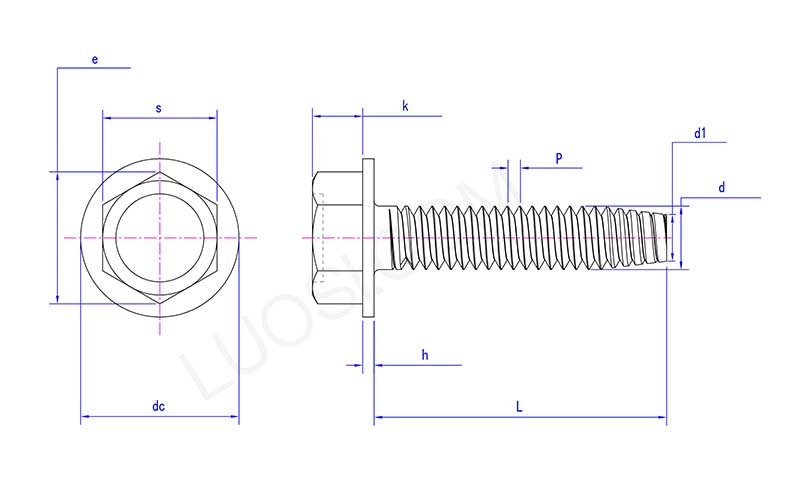

Самонарезающийся анкерный болт для бетона с шестигранным фланцем из Китая Xiaoguo® состоит из пяти частей: головки, фланца, вала, самонарезающейся резьбы и хвостовой направляющей.

1. Шестигранная фланцевая головка

Головка имеет стандартную шестиугольную форму, а ширина противоположных сторон соответствует размерам шестиугольной головки DIN. Под головкой находится цельный фланцевый диск.

Функция:

Доступен стандартный торцевой или ударный ключ с шестигранной головкой, что упрощает установку.

Фланец увеличивает площадь контакта с неподвижным компонентом, предотвращая сжатие мягких материалов.

Нижняя часть фланца оснащена радиальными зубцами, которые предотвращают ослабление из-за вибрации после затяжки.

2. Секция стержня и переходная секция с резьбой.

Переход стержня: Ниже соединительного фланца имеется короткий легкий стержень (около 2–3 мм). Это предотвращает чрезмерную концентрацию корня резьбы, а также обеспечивает гладкую опорную поверхность фланца.

3. Самонарезающаяся/нарезающая резьба

Стандартная метрическая резьба, с углом профиля зуба 60°, острыми зубьями и режущей кромкой.

Нить асимметричная. Передняя сторона продвигающейся стороны более крутая, а задняя — более пологая, что способствует врезанию в подложку.

4. Хвостовая направляющая секция

Вставьте самонарезной анкерный болт для бетона с шестигранным фланцем в просверленное отверстие, чтобы предотвратить любое отклонение во время первоначального зацепления резьбы.

Саморежущий бетонный анкерный болт с шестигранным фланцем по сравнению с традиционными распорными анкерными болтами

Принимая во внимание множество аспектов и проводя всестороннее сравнение между самонарезающимся анкерным болтом для бетона с шестигранным фланцем и традиционными распорными анкерными болтами.

1. Было проведено прямое сравнение с точки зрения этапов установки, требований к подложке, несущей способности, возможности разборки и т. д.

Сравнительный проект Самонарезной анкерный болт для бетона с шестигранным фланцем Традиционные распорные анкерные болты

Этапы установки ① Сверление → ② Очистка отверстия → ③ Вставка ① Сверление → ② Очистка отверстия → ③ Вставка расширительной трубки → ④ Удар по конусной головке → ⑤ Затягивание гайки

Инструменты для установки Ударная дрель + торцевой ключ/ударный гайковёрт Ударная дрель + молоток + гаечный ключ

Нужно ли бастовать? Не обязательно. Необходимый

Требования к полям/интервалам Маленький Большой

Риск для основного материала. Отсутствие напряжения расширения, не вызывает растрескивания бетона. Чрезмерное напряжение расширения может привести к растрескиванию бетона.

Будет ли он работать сразу после установки? Да Да

2. Сравнение времени установки (операция одним человеком, один анкерный болт)

Саморежущий бетонный анкерный болт с шестигранным фланцем: примерно 40–60 секунд (сверление + очистка + вставка)

Традиционные распорные анкерные болты: примерно 90–120 секунд (сверление + очистка + вставка + нарезание резьбы + затягивание).

3. Затраты на доработку и ремонт.

Саморежущий бетонный анкерный болт с шестигранным фланцем: во время установки динамометрический ключ может легко контролировать крутящий момент и не растрескивает бетон.

Традиционные распорные анкерные болты: в процессе установки была приложена чрезмерная сила, что привело к растрескиванию бетона. Приходится снимать старую деталь и сверлить новое отверстие, что занимает много времени и также может отразиться на внешнем виде.
