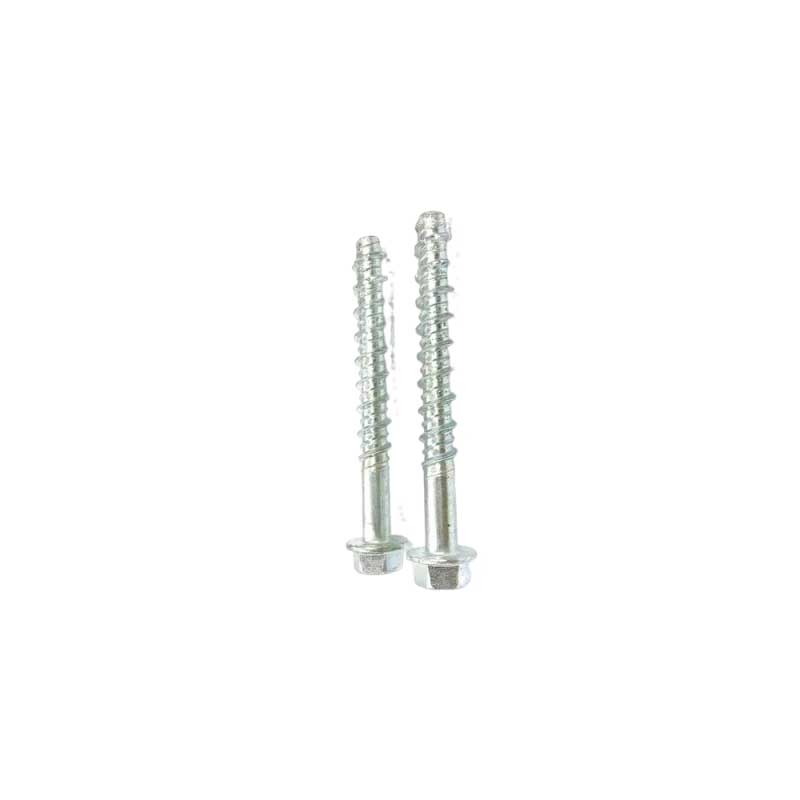

Самонарезной бетонный анкерный болт с шестигранным фланцем

Фабрика Xiaoguo имеет многолетний опыт в экспортной торговле. Этот самонарезной бетонный анкерный болт с шестигранным фланцем имеет размеры от M6 до M16. Во время строительства необходимо контролировать разумный момент затяжки, чтобы избежать содрания резьбы и повреждения основного материала. Материалы из углеродистой и нержавеющей стали адаптируются к различным температурным условиям, обеспечивая безопасную и надежную установку.

Отправить запрос

Описание продукта

Ниже приводится введение в механические свойства и параметры установки самонарезного бетонного анкерного болта с шестигранным фланцем производства Китая Xiaoguo®.

1.Рекомендуемые параметры установки

Номинальный диаметр	Диаметр сверла (мм)	Глубина сверления (мм)	Минимальная толщина подложки (мм)	Минимальный зазор (мм)	Минимальное расстояние (мм)	Момент затяжки (Н·м)
М6	6.0	45	80	45	60	8-12
М8	8.0	55	90	50	70	15-20
М10	10.0	70	110	60	85	30-40
М12	12.0	90	140	75	100	50-65
М16	16.0	115	180	95	130	90-110

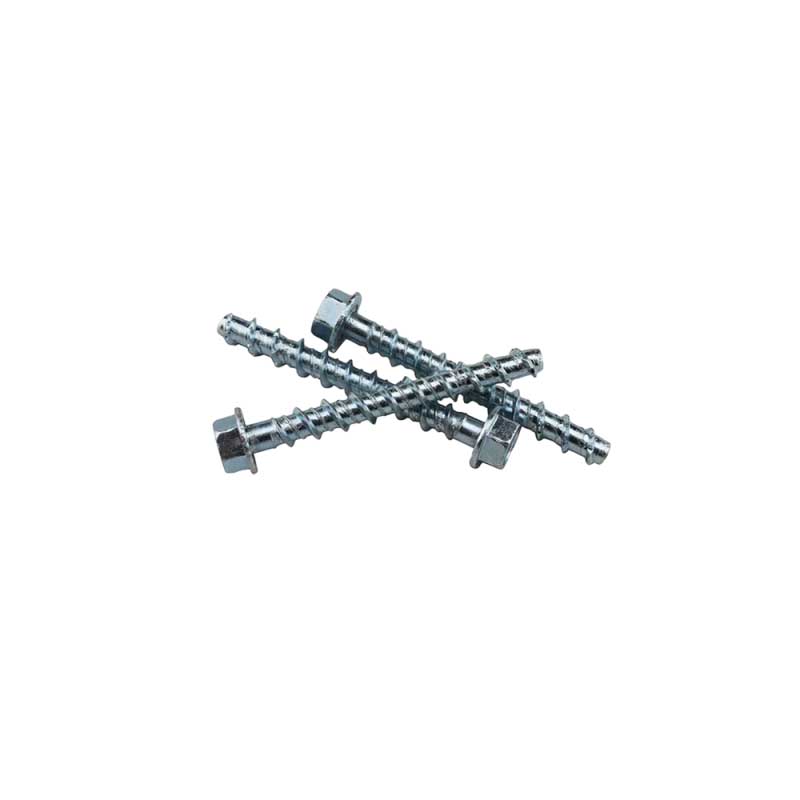

Hexagon Flange Self Tapping Concrete Anchor Bolt

Метод сверления: Используйте ударную дрель в сочетании со сверлом из твердого сплава.

Требования к очистке: продуйте воздушным насосом или пылесосом не менее 4 раз. Внутри отверстия не должно быть видимой пыли.

Инструменты для установки: ударный ключ или динамометрический ключ с шестигранной головкой.

2. Требования к крутящему моменту и затяжке.

Момент затяжки должен поддерживаться в рекомендуемом диапазоне. Недостаточный крутящий момент приведет к ненадлежащему креплению; чрезмерный крутящий момент может привести к проскальзыванию резьбы или локальному повреждению бетона.

После установки нижняя поверхность головки фланца должна находиться в тесном контакте с неподвижным компонентом, а самонарезной бетонный анкерный болт с шестигранным фланцем не следует поворачивать вручную.

3. Ограничения окружающей среды и температуры.

Допустимая температура окружающей среды: Углеродистая сталь, гальваническое покрытие: от -40°C до +80°C.

Нержавеющая сталь может выдерживать несколько более высокие температуры до ≤ 120°C.

Hexagon Flange Self Tapping Concrete Anchor Bolt

Пн.	#2	#3
P	56	48
с макс	0.125	0.125
с мин	0.12	0.12
е мин	0.134	0.134
к макс	0.05	0.055
К мин	0.04	0.044
постоянный ток макс.	0.166	0.177
минута	0.154	0.163
час максимум	0.016	0.016
час мин	0.01	0.01
д макс	0.086	0.099
д мин	0.0813	0.0938
d1	0.068	0.078

Распространенные ошибки и решения

Ниже приведены 4 наиболее распространенные ошибки, которые, скорее всего, могут возникнуть при установке саморезного анкерного болта с шестигранным фланцем, а также соответствующие решения.

1. Неправильный диаметр сверла.

Производительность: Использовалось сверло диаметром на 1-2 мм больше диаметра анкерного болта. После того как анкерный болт был вкручен, он ослабился.

Причина: отверстие слишком велико, и резьба не может достичь внутренней стенки отверстия, что приводит к невозможности эффективного зацепления.

Правильный подход: используйте сверло того же номинального диаметра, что и анкерный болт.

2. Недостаточная очистка отверстий или неполная очистка отверстий.

Производительность: Сопротивление сильно варьируется при вводе.

Причина: Внутри отверстия скапливается пыль, препятствующая зацеплению резьбы.

Правильная процедура: после сверления продуйте воздухом не менее 4 раз, пока выдуваемый воздух не очистится от видимой пыли. Как вариант, можно воспользоваться пылесосом.
