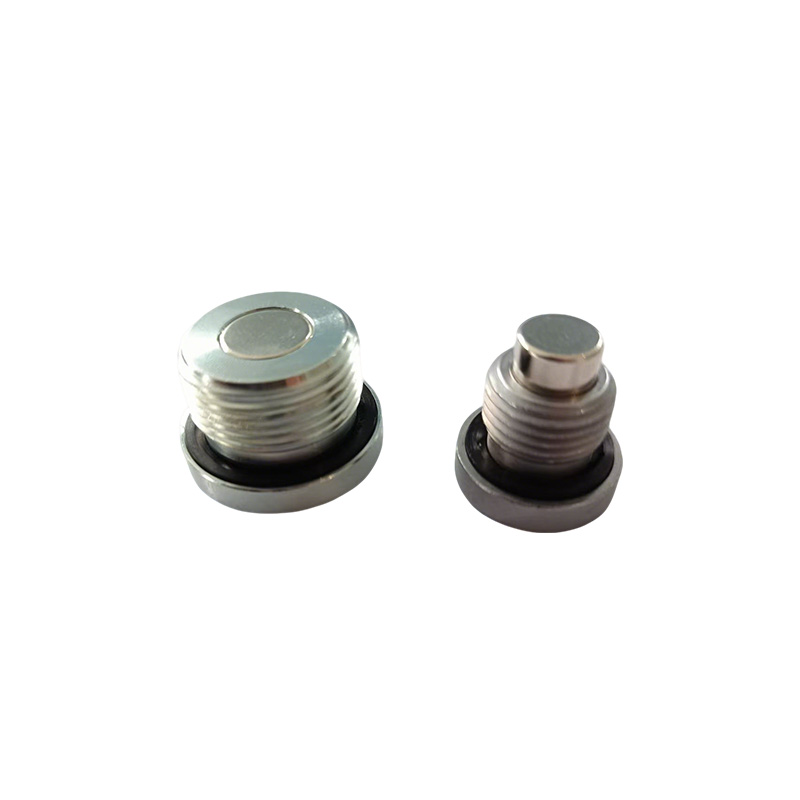

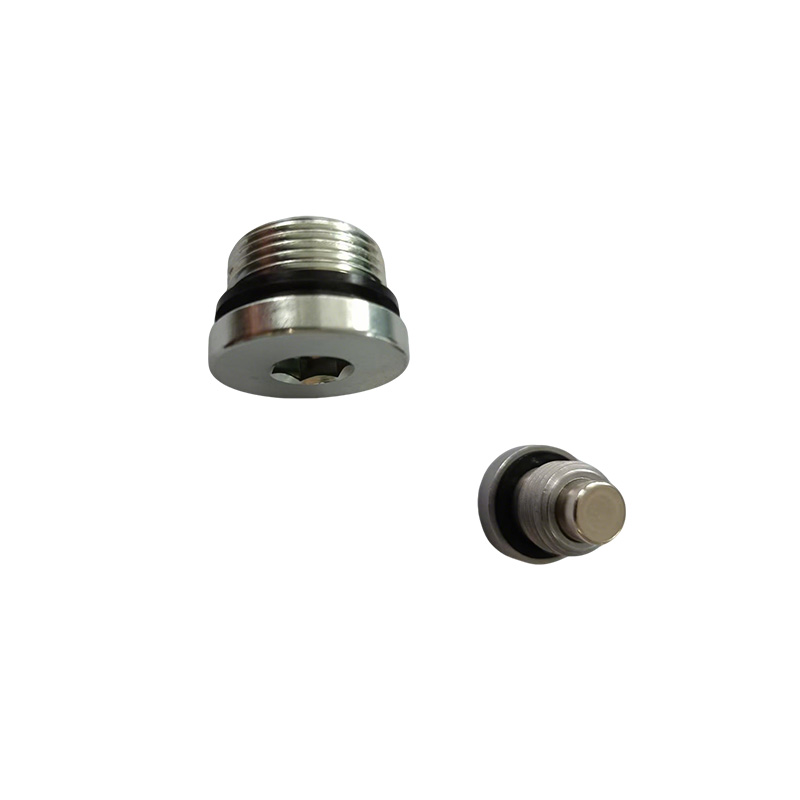

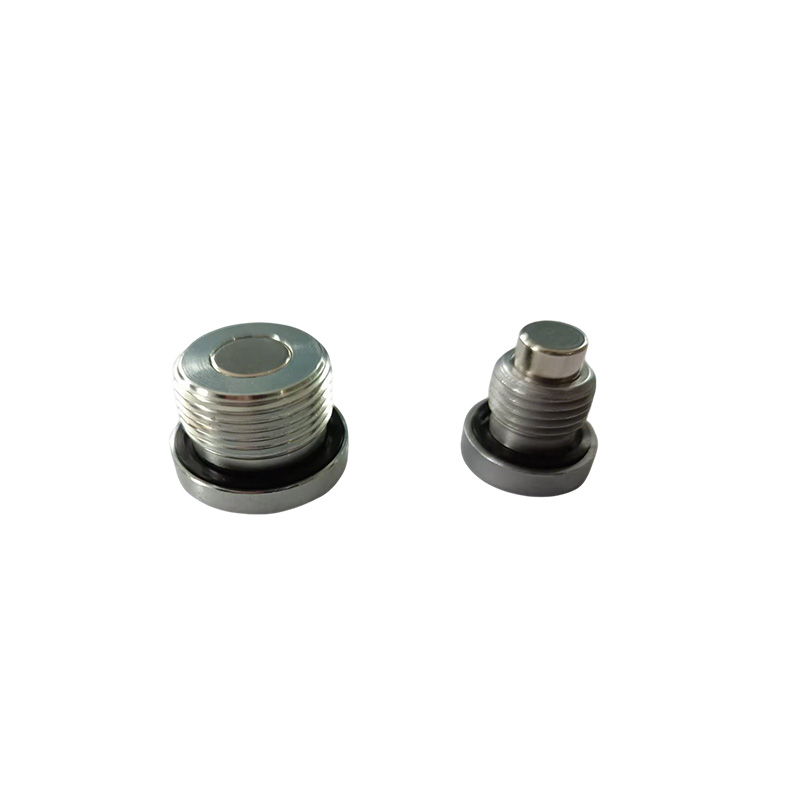

Переходник масляной пробки с полым шестигранником

Шестиугольная головка имеющегося в наличии продукта Xiaoguo® «Адаптер с полой шестигранной наружной масляной пробкой» подходит для передачи с высоким крутящим моментом. Использование стандартного гаечного ключа или торцевой головки для работы обеспечивает надежное крепление без какого-либо ослабления.

Модель:DIN910

Отправить запрос

Описание продукта

Переходник масляной пробки с полым шестигранником с наружной резьбой представляет собой компонент для соединения гидравлических и пневматических труб, который имеет шестиугольную форму снаружи, имеет конструкцию с осевым сквозным отверстием и имеет интерфейс с внешней резьбой. По сути, это «заглушка с шестиугольной резьбой и центральным отверстием», которая может герметизировать порты, как обычная заглушка, а также обеспечивает дополнительные функции, такие как испытание под давлением, выхлоп, отбор проб или временное подключение инструментов через свою полую структуру.

По сравнению с обычными цельными заглушками основное отличие заключается в следующем: Сплошные заглушки могут лишь просто герметизироваться, тогда как полый шестигранный переходник представляет собой «многофункциональный канал», позволяющий выполнять различные операции по диагностике и техническому обслуживанию без разборки системы.

Модель №.	DIN910	Канавка	Шестиугольник
Связь	Общий болт	Стиль головы	Шестиугольный
Стандартный	DIN, ГБ, ANSI, BSW, JIS, ГОСТ	Оценка	8.8
Шаг (P)	1,1–1,8 мм	Диаметр	М3-М24
Длина	6-50 мм	Поверхность	Основной цвет

Стандартные характеристики

Переходник для масляной пробки с полым шестигранником в основном соответствует стандартам DIN (Немецкие промышленные стандарты), ISO (Международная организация по стандартизации) и GB (Китайские национальные стандарты) и т. д.

（1）Стандарты DIN: один из наиболее универсальных стандартов. Технические характеристики ясны. DIN 910 — это специальный стандарт для винтов с шестигранным шлицем и буртиками, с цилиндрической (параллельной) резьбой и упорами, обеспечивающими уплотнение за счет сменных шайб. Другие соответствующие стандарты включают DIN 908 (винты с шестиугольной внутренней резьбой), DIN 906 (винты с шестиугольной конической резьбой) и DIN 909 (винты с внешней шестиугольной конической резьбой).

（2）Стандарты ISO и GB: Приложения для интернационализации и локализации. ISO 9974-4 — это международный стандарт, который полностью определяет размеры, конструкции и методы испытаний внешних и внутренних шестигранных гаек, используемых в трансмиссиях и общем оборудовании. GB/T 2878.4-2011 и GB/T 43077.4-2023 соответственно принимают стандарты ISO 6149-4 и ISO 9974-4 эквивалентным образом. Шестигранные гайки, соответствующие этим национальным стандартам, могут иметь максимальное рабочее давление до 63 МПа (около 630 бар).

Стандартный тип резьбы Ключевая особенность Метод уплотнения

DIN 906 Коническая (R) Шестигранная головка, без буртика Металл по металлу (коническая резьба)

DIN 908 Параллельный (G/M) Шестигранный торцевой привод, с манжетой Сменное уплотнительное кольцо (медь, ED, уплотнительное кольцо)

DIN 910 Параллельный (G/M) Шестигранная головка с буртиком Сменное уплотнительное кольцо

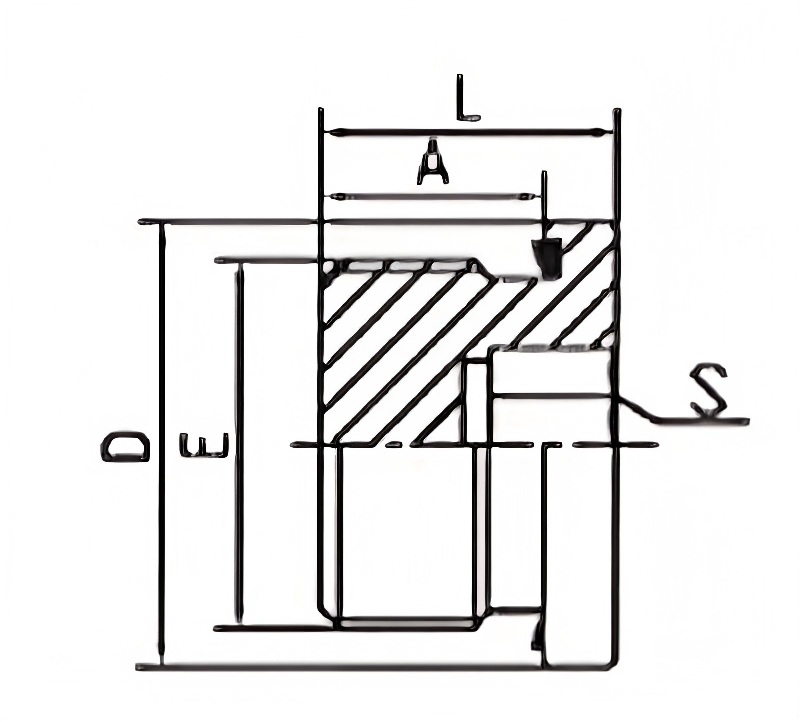

ПАРТНО	НИТЬ	ЭД ПЛЕННИК	РАЗМЕРЫ
ПАРТНО	E	ЭД ПЛЕННИК	A	L	S	D	Н.М.
TMN08	М8х1	ЭД-08	8	12	4	12	8-10
ТМН10	М10х1	ЭД-10	8	12	5	14	10-12
ТМН12	М12х1,5	ЭД-12	12	17	6	17	15-25
ТМН14	М14х1,5	ЭД-14	12	17	6	19	20-35
ТМН16	М16х1,5	ЭД-16	12	17	8	22	25-40
ТМН18	М18х1,5	ЭД-18	12	17	8	24	30-45
ТМН20	М20х1,5	ЭД-20	14	19	10	26	35-50
ТМН22	М22х1,5	ЭД-22	14	19	10	27	40-70
ТМН24	М24х1,5	ЭД-24	14	19	10	29	40-70
ТМН26	М26х1,5	ЭД-26	16	21	12	32	60-100
ТМН27	М27×2	ЭД-27	16	21	12	32	100-135
ТМН33	М33х2	ЭД-33	16	22	17	40	150-240
ТМН42	М42х2	ЭД-42	16	22	22	50	250-360
ТМН48	М48х2	ЭД-48	16	22	24	55	300-400
ТМН60	М60х2	ЭД-60	18	26	27	70	380-450

Часто задаваемые вопросы

(1) Каким стандартам соответствует ваша продукция?

Наш адаптер масляной пробки с полым шестигранником и наружной резьбой изготовлен в соответствии со стандартом DIN 910 (параллельная резьба с втулкой, сменное уплотнительное кольцо) и стандартом DIN 909 (коническая резьба, уплотнение металл по металлу).

(2) Какие материалы можно использовать для адаптера масляной пробки с полым шестигранником?

Стандартные материалы включают углеродистую сталь (марки 4,8, 6,8, 8,8, 10,9, 12,9), нержавеющую сталь (А2-70, А4-80, 304, 316), латунь и алюминий. Мы также поставляем легированную сталь для высокопрочных изделий.

(3) Предоставляете ли вы образцы? Каково время выполнения образцов?

Да, бесплатные образцы доступны для стандартных размеров. Имеющиеся на складе образцы будут отправлены в течение 3–5 дней экспресс-почтой (DHL/FedEx). Производство индивидуальных образцов занимает 15–20 дней.
