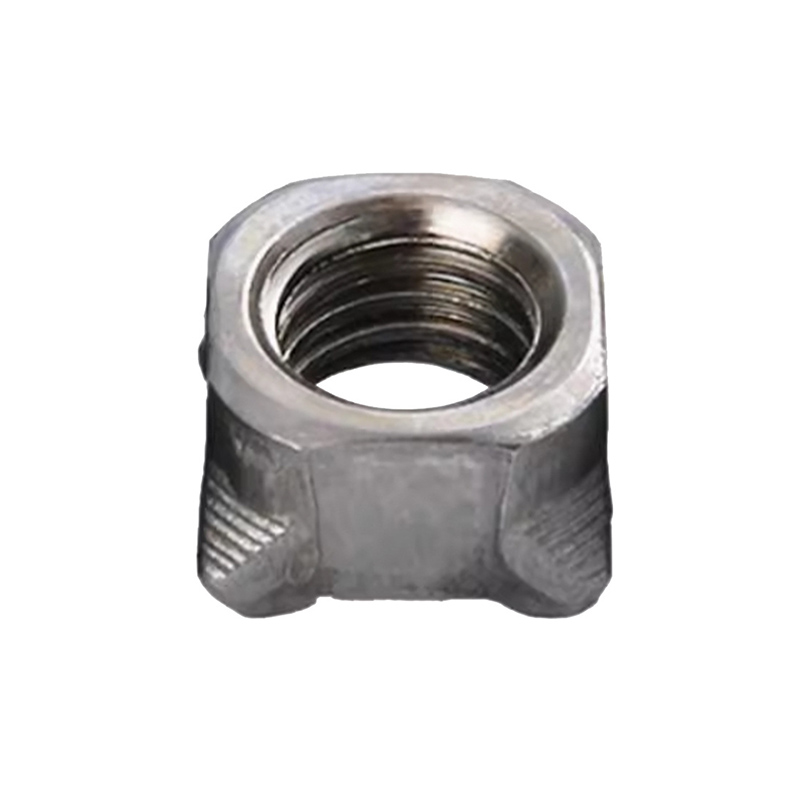

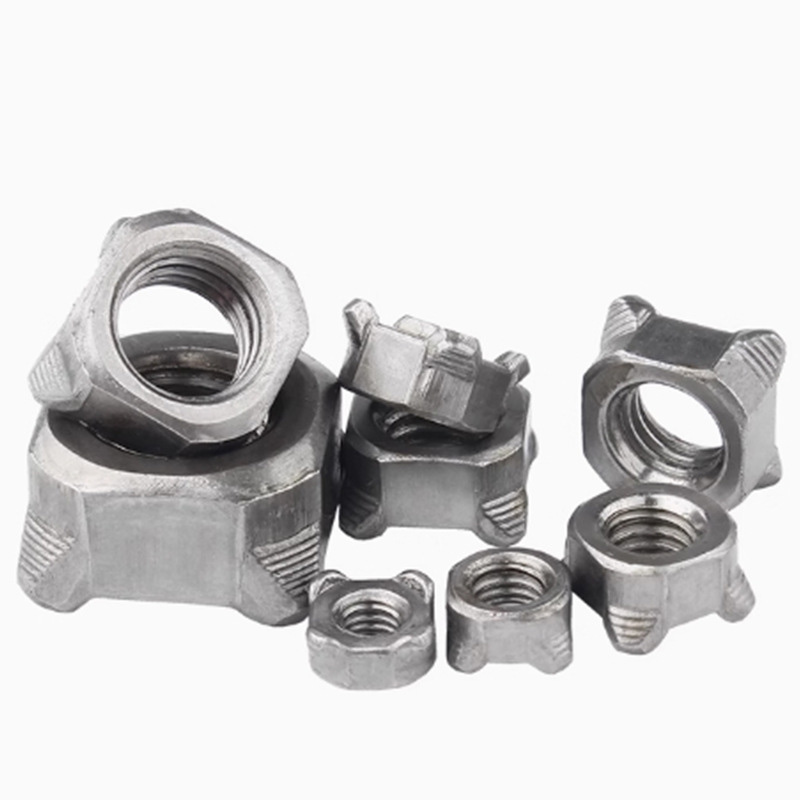

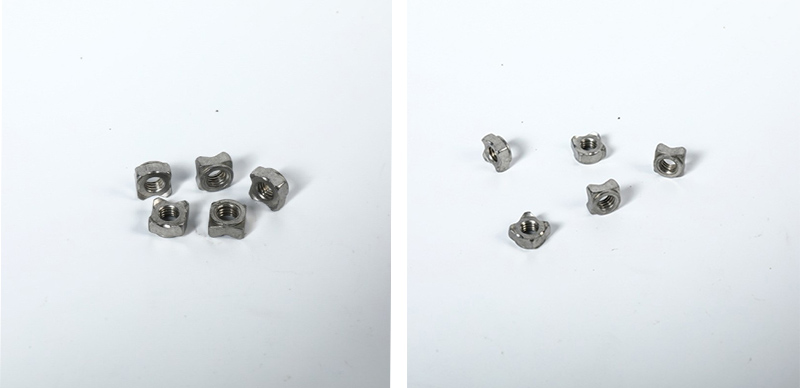

Квадратная сварная гайка M10

Объемная квадратная сварная гайка xiaoguo® M10 совместима с различными параметрами сварки, что обеспечивает быструю фиксацию на заготовке, сокращает время установки и повышает общую эффективность работы.

Модель:Q 371-1999

Отправить запрос

Описание продукта

Контроль качества

Основой контроля качества квадратных сварных гаек M10 является обеспечение того, чтобы физические свойства самой гайки соответствовали стандартам и чтобы она могла образовывать прочное и надежное сварное соединение с металлическим листом.

【1】Следуйте стандарту

Первым шагом в контроле качества является соблюдение соответствующих стандартов. Квадратная сварная гайка M10 в основном соответствует стандарту DIN 928 и отечественному стандарту автомобильной промышленности QC/T 863-2011.

M10 Square Welded Nut

【2】Контроль качества сырья

（1）Анализ химического состава: ключ к эффективности сварки заключается в содержании углерода, которое должно контролироваться ниже 0,25%. Обычно используемый материал – низкоуглеродистая сталь.

(2) Проверка качества поверхности: проверьте, нет ли на поверхности сырья трещин, складок или других дефектов, чтобы обеспечить плавность последующего процесса холодной высадки.

【3】Контроль качества производственного процесса

（1）Холодная высадка: необходимо убедиться, что основные размеры, такие как ширина и высота противоположных сторон гайки M10, соответствуют требованиям чертежей и стандарта DIN 928. В частности, необходимо гарантировать постоянство высоты, формы и положения четырех приварных выступов внизу.

（2）Нарезание резьбы: 100% проверка резьбы каждой квадратной сварной гайки M10 проводится с использованием мерных мер, чтобы убедиться, что она соответствует требованиям класса точности 6H.

（3）Термическая обработка: Чтобы соответствовать требованиям высокопрочных марок, таких как 8 или 10, необходимо провести процессы закалки и отпуска, чтобы гайки могли достичь желаемой прочности.

M10 Square Welded Nut

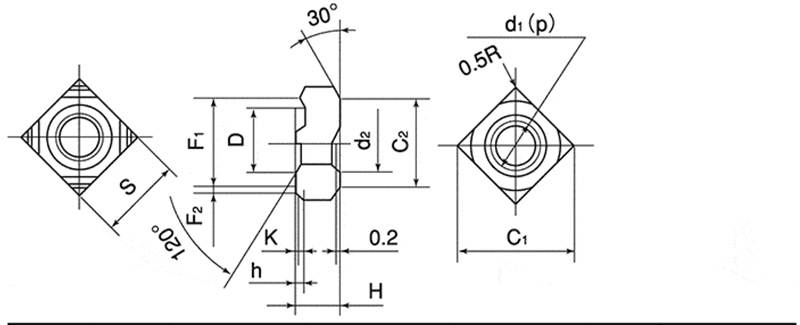

d	p	S		H		h		K	D
Номинальный диаметр	Подача	Базовое измерение	Толерантность	Базовое измерение	Толерантность	Базовое измерение	Толерантность	Базовый размер (приблизительный)	Базовое измерение	Толерантность
М4	0.7	9.0	0一0,2	3.2	±0,15	0.8	0一0,2	0.2	7.0	一0,1一0,3
М5	0.8	10.0		4.0		0.8		0.2	7.0
М6	1.0	11.0		5.0		0.8		0.2	9.0
М8	1.25	13.0		6.0	±0,2	0.8		0.2	11.0

【4】Окончательная проверка продукта

（1）Проверка внешнего вида и размера: посредством визуального осмотра или автоматического просмотра изображений устраняются дефектные изделия с поверхностными трещинами, заусенцами, ржавчиной и т. д. Ключевые размеры проверяются с помощью таких инструментов, как штангенциркули и микрометры, чтобы убедиться, что они находятся в пределах допуска.

（2）Испытание механических характеристик: квадратная сварная гайка M10 должна выдерживать гарантированную нагрузку, указанную стандартом, без расцепления или поломки резьбы.

（3）Испытание на твердость: Твердость измеряется с помощью твердомера Роквелла или Виккерса.

（4）Проверка обработки поверхности: при обработке поверхности, такой как гальванизация и обработка Dacromet, необходимо проверять толщину покрытия и регулярно проводить испытания в солевом тумане.
