Квадратная сварная гайка M8

Компания Xiaoguo® из Китая поставляет квадратные сварные гайки M8, которые доступны для выборочного тестирования. Его квадратная форма позволяет легко совмещать его с автоматической системой подачи вибрационного лотка и подходит для высокоскоростных сборочных линий.

Модель:Q 371-1999

Отправить запрос

Описание продукта

(1) Определение продукта

Квадратная сварная гайка М8 — это специальный крепеж квадратной формы с четырьмя сварочными выступами в нижних углах. Он прочно фиксируется к металлическому листу посредством контактной точечной сварки и обеспечивает надежное отверстие внутренней резьбы для последующих болтовых соединений. Эта гайка соответствует стандарту DIN 928 и является одной из наиболее часто используемых спецификаций сварочных гаек в таких отраслях, как автомобилестроение, бытовая техника и сельскохозяйственная техника.

（2）обеспечение соблюдения стандартов

Квадратная сварная гайка M8 производится в строгом соответствии со стандартом DIN 928:2013-12. Настоящий стандарт устанавливает размеры и технические требования к квадратным сварным гайкам с крупной резьбой от М4 до М16 и мелкой резьбой от 8 до 16 мм. Марка продукта — А. Стандарт DIN 928 требует, чтобы сталь, используемая для приварных гаек, содержала содержание углерода не более 0,25 % для обеспечения хороших сварочных характеристик.

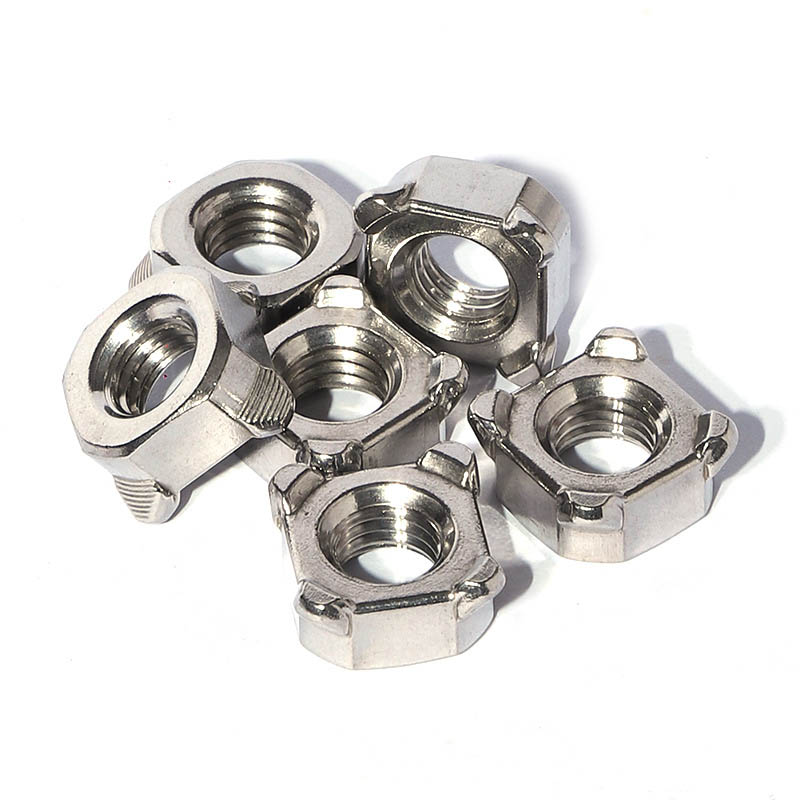

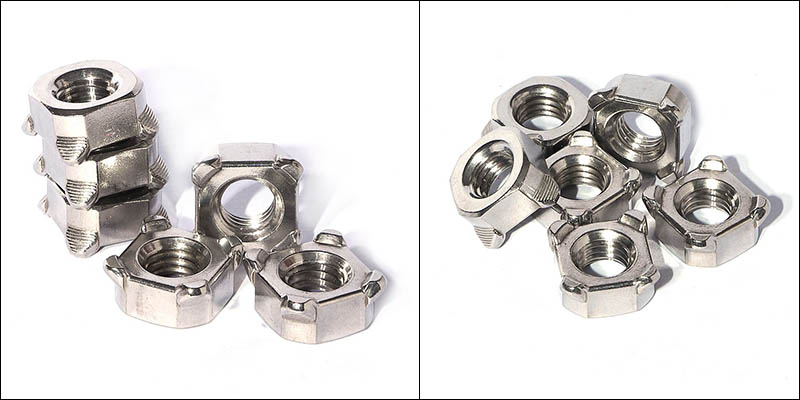

M8 Square Welded Nut

Параметры сварочного процесса

Параметры сварки являются основным фактором обеспечения качества сварки. Параметры сварки квадратной сварной гайки M8 необходимо регулировать в соответствии с материалом опорной пластины, ее толщиной и т. д. Ниже приведены справочные параметры для типичных условий работы:

（1）Сварочный ток

Рекомендуемое значение: 5000–8000 А.

Для гаек небольших размеров (типа М4-М6) ток можно регулировать в пределах 3000 – 5000 А; для средних (М8-М10), например Гайки приварной квадратной М8, сварочный ток составляет 5000 – 8000 А; для крупногабаритных (М12 и выше) нужен 8000 – 10000 А

（2）Давление электрода

Рекомендуемое значение 2,5–4,0 кН.

Давление должно привести к равномерному сплющиванию нескольких выступов примерно на 1/3 перед подачей питания. Если давление слишком велико, выступы могут преждевременно сплющиться; если он слишком низкий, это может привести к разбрызгиванию.

（3）Время сварки

Рекомендуемое значение — 8–15 циклов (приблизительно 0,16–0,3 секунды).

Время сварки короче, чем при точечной сварке той же точки сварки. После определения соответствующего давления и тока электрода отрегулируйте его для получения удовлетворительных точек сварки.

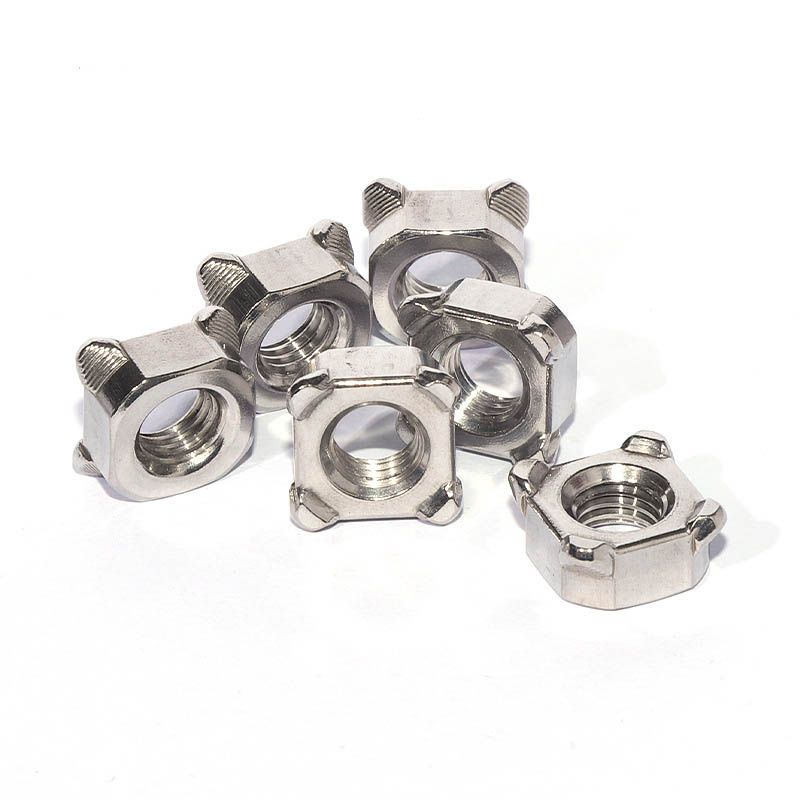

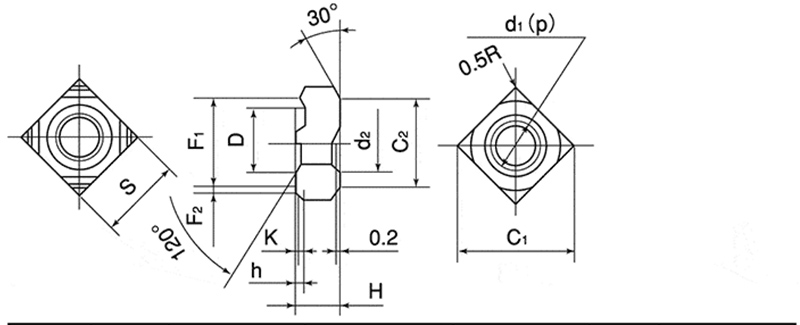

M8 Square Welded Nut

d	p	S		H		h		K	D
Номинальный диаметр	Подача	Базовое измерение	Толерантность	Базовое измерение	Толерантность	Базовое измерение	Толерантность	Базовый размер (приблизительный)	Базовое измерение	Толерантность
М4	0.7	9.0	0一0,2	3.2	±0,15	0.8	0一0,2	0.2	7.0	一0,1一0,3
М5	0.8	10.0		4.0		0.8		0.2	7.0
М6	1.0	11.0		5.0		0.8		0.2	9.0
М8	1.25	13.0		6.0	±0,2	0.8		0.2	11.0

Проверка качества

Для проверки прочности сварки гаек необходимо провести контроль качества после сварки. К основным методам относятся:

（1）Проверка крутящего момента: вставьте соответствующий болт в приваренную гайку и примените указанный крутящий момент с помощью динамометрического ключа. Если квадратная приварная гайка М8 не вращается и точка сварки не порвана, она считается годной.

（2）Испытание на силу выталкивания: приложите осевое толкающее усилие к приваренной гайке и зафиксируйте максимальную разрушающую нагрузку с помощью универсальной испытательной машины. Разрушение должно произойти в основном материале.

（3）Визуальный осмотр: Проведите визуальную проверку, чтобы убедиться, что гайки не наклонены, полностью ли они соприкасаются с листовым материалом, а также на наличие брызг или трещин. В то же время используйте мерный блок, чтобы проверить, не деформировалась ли резьба из-за сварки.
