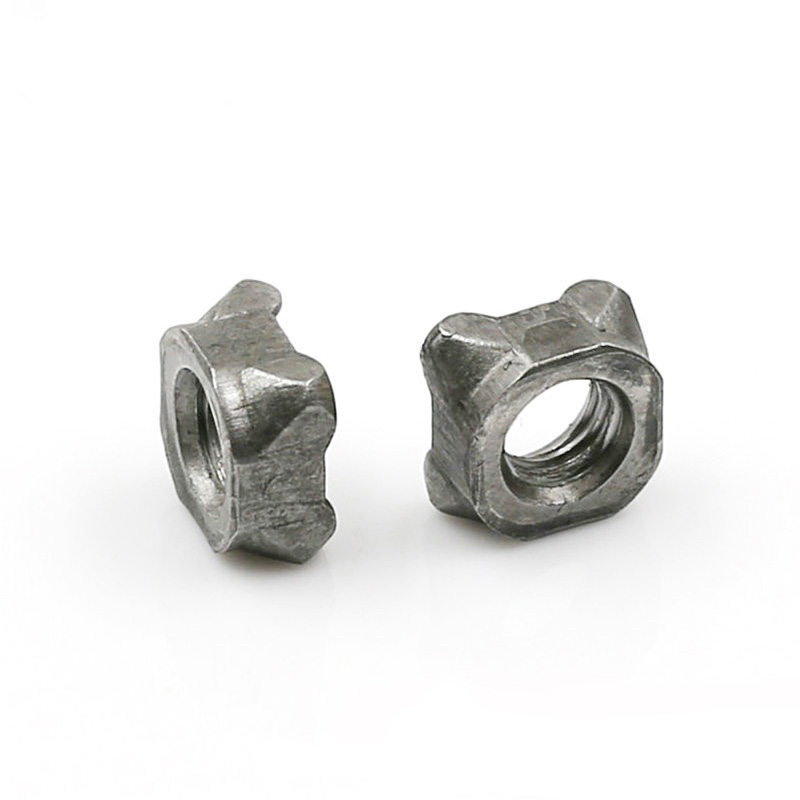

Квадратная приварная гайка M8

Если вы ищете профессиональные крепежные детали, новейшая квадратная сварная гайка M8 от Xiaoguo® может стать вашим идеальным выбором. Подходит для обратной стороны листового металла. При установке внешнего крепежа заднюю сторону трогать не нужно. Особенно подходит для корпусов закрытого типа.

Модель:Q 371-1999

Отправить запрос

Описание продукта

Стандартные и основные размеры

Квадратная приварная гайка M8 производится в строгом соответствии со стандартом DIN 928:2013-12. Настоящий стандарт определяет размеры и технические требования к квадратным сварочным гайкам с крупной резьбой от М4 до М16 и мелкой резьбой от 8 до 16 мм. Класс продукта – класс А.

Параметр	Значение (мм)	Толерантность
Спецификация резьбы	М8 × 1,25	-
Ширина кромки (s/sw)	14 мм	±0,3
Ширина диагонали (e)	18 мм	±0,6
Общая толщина (м1/ч)	6,5 мм	±0,3
Диаметр головки (дк)	12,8 мм	-
Высота точки выступа	1,0 мм	±0,1
Угол вогнутой точки	45°	±5°

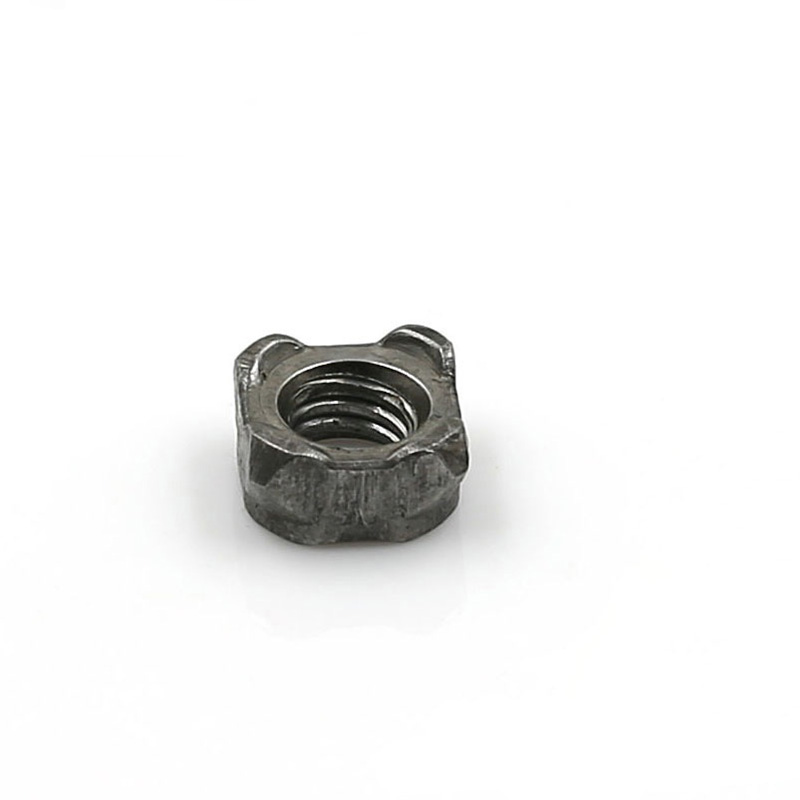

M8 Square Weld Nut

Конструктивный тип

Квадратная сварная гайка M8 делится на два типа в зависимости от того, имеет ли она позиционирующий штифт или нет: тип без штифта и тип со штифтом.

（1）Непилотируемый

Описание:

Квадратной формы, ширина противоположных сторон 14 мм. Нижняя поверхность имеет четыре полусферических сварочных выступа, равномерно распределенных по четырем углам, без направляющих штифтов. Нижняя поверхность плоская, имеет размер M8 × 1,25 и точность 6H.

Принцип работы:

Во время сварки позиционирование достигается с помощью установочных штифтов на нижнем электроде или квадратных отверстий на заготовке. Четыре выступа плавятся одновременно во время контактной сварки, образуя однородную сердцевину сварного шва.

Применимые сценарии:

Если в квадратном отверстии заготовки уже имеется квадратная сварная гайка М8 или если ее позиционирование надежно,

Можно использовать методы ручной сварки или полуавтоматической сварки.

Это подходит для экономичных приложений с низкими требованиями к точности позиционирования.

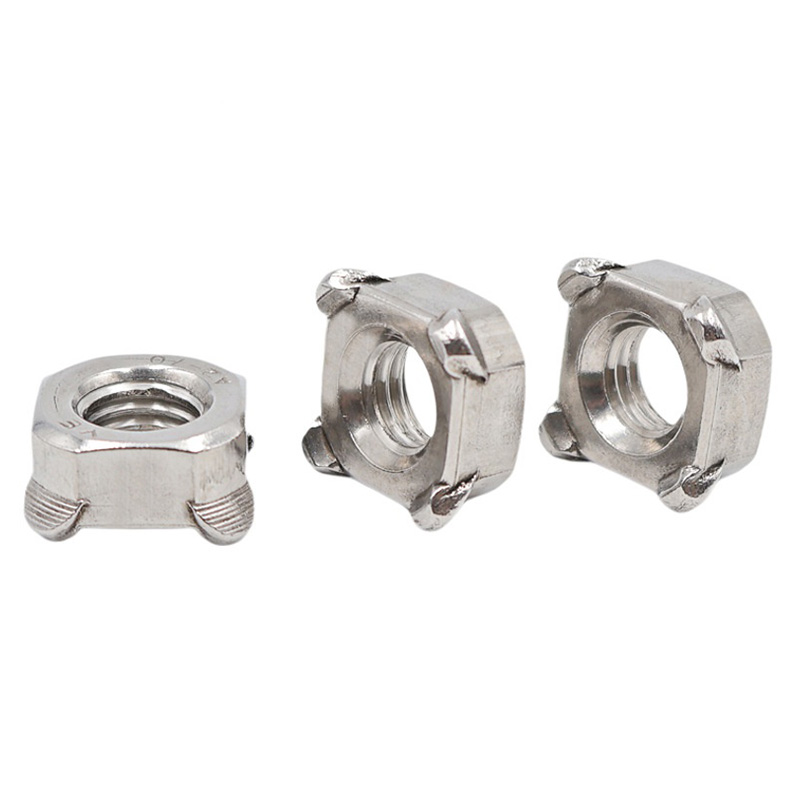

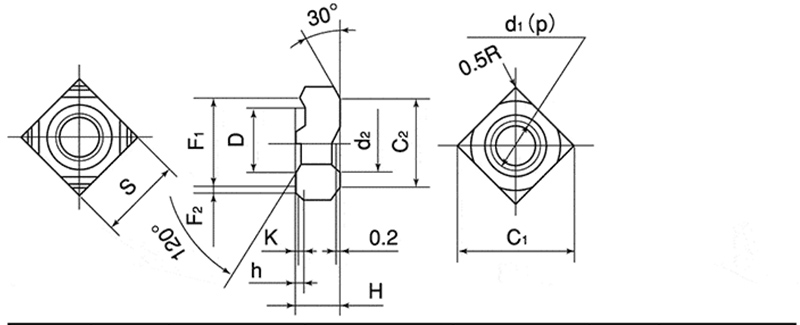

M8 Square Weld Nut

d	p	S		H		h		K	D
Номинальный диаметр	Подача	Базовое измерение	Толерантность	Базовое измерение	Толерантность	Базовое измерение	Толерантность	Базовый размер (приблизительный)	Базовое измерение	Толерантность
М4	0.7	9.0	0一0,2	3.2	±0,15	0.8	0一0,2	0.2	7.0	一0,1一0,3
М5	0.8	10.0		4.0		0.8		0.2	7.0
М6	1.0	11.0		5.0		0.8		0.2	9.0
М8	1.25	13.0		6.0	±0,2	0.8		0.2	11.0

（2）Пилотный

Описание:

Форма квадратная, ширина противоположных сторон обычно остается равной 14 мм. Имеются четыре угловых выступа на нижней поверхности вместе с центральным направляющим штифтом. Диаметр направляющего штифта обычно составляет 9,6 мм или 11,6 мм (в зависимости от требований заказчика). Высота направляющего штифта составляет 1,5 мм, 2,0 мм или 2,5 мм, что соответствует толщине основного материала. Резьба М8×1,25, точность 6Н.

Принцип работы:

Направляющий штифт вставляется в предварительно просверленное позиционирующее отверстие заготовки для достижения точного позиционирования и предотвращения смещения квадратной сварной гайки M8 во время сварки. В то же время направляющий штифт в определенной степени эффективно блокирует попадание сварочных брызг в резьбовое отверстие.

Применимые сценарии:

Автоматизированная роботизированная сварочная линия (с высокими требованиями к позиционированию)

Когда заготовка не имеет квадратных отверстий и позиционируется исключительно за счет круглых отверстий.

Области применения, в которых необходимо предотвратить блокирование резьбы сварочным шлаком.
