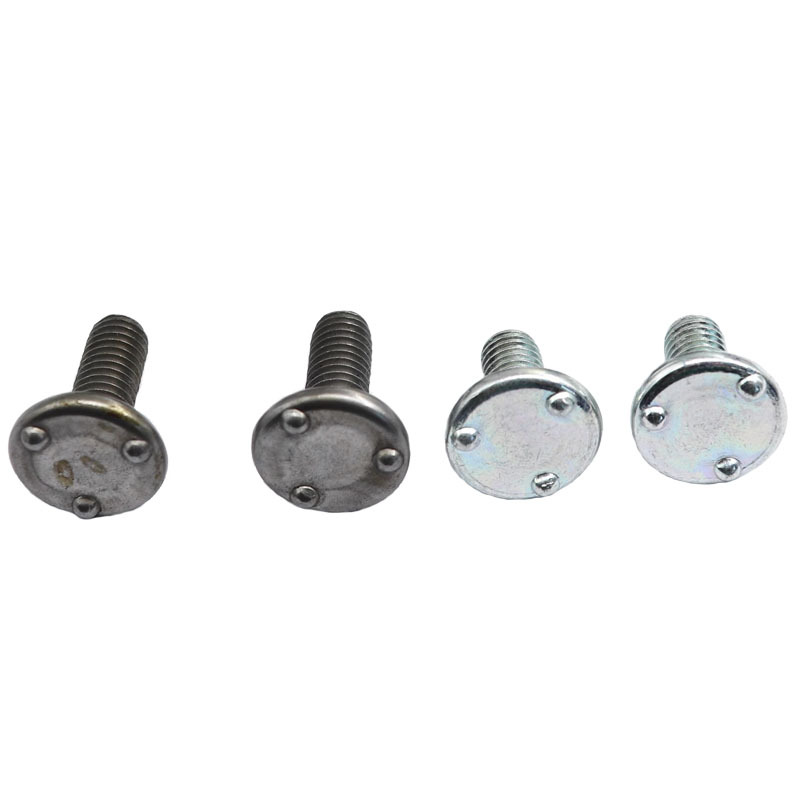

Прецизионный сварной болт с выступающей поверхностью

Прецизионный сварочный болт с торцевым выступом широко используется в автомобилестроении для эффективной и надежной сборки. Для экспортируемой продукции Xiaoguo® приоритетом является соответствие международным стандартам, таким как ISO и DIN, в том числе и для этого болта. Если вы заинтересованы, пожалуйста, свяжитесь с нами.

Модель:QC/T 599.1-1999

Отправить запрос

Описание продукта

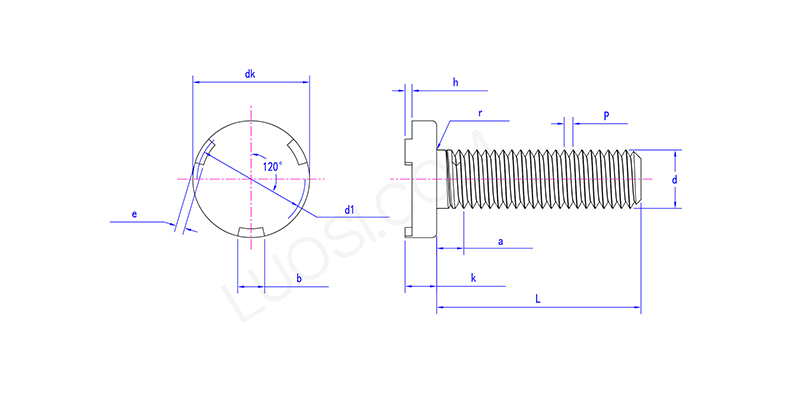

Прецизионные болты для сварки торцевых выступов соответствуют стандартным размерам и характеристикам резьбы, например, метрической резьбе ISO (M4, M5, M6, M8, M10) или унифицированной резьбе (UNC/UNF). К важным измерениям относятся размер и длина резьбы, диаметр хвостовика, диаметр и толщина головки, а главное, форма выступов (насколько они высоки, их диаметр, сколько их) на той части, где приваривается болт.

Преимущества продукта

То, как спроектированы выступы на сварном болте с торцевым выступом Precision, например, кольцо вокруг него или несколько небольших выступов, действительно имеет значение для получения стабильных сварных швов. Существуют стандартные конструкции, которые подходят для большинства распространенных применений, но вы также можете изготовить их по индивидуальному заказу.

На индивидуальной прецизионной инженерной поверхности выступающие сварочные болты профессионально откалиброваны и отрегулированы для точной адаптации к материалам различной толщины и стандартам прочности. Даже при работе со сложными материалами, такими как сплавы высокой твердости и хрупкие основы, они могут обеспечить стабильность соединения и структурную безопасность для удовлетворения индивидуальных инженерных потребностей.

Пн.	М5	М6	М8	М10
P	0.8	1	1.25	1.5
ДК Макс	12.4	14.4	16.4	20.4
дк мин	11.6	13.6	15.6	19.6
к макс	2	2.2	3.2	4.2
К мин	1.6	1.8	2.8	3.8
е макс	2.25	2.75	2.25	2.75
е мин	1.75	2.25	1.75	2.25
б макс	3.3	4.3	5.6	6.3
б мин	2.7	3.7	4.7	5.7
час максимум	0.8	0.9	1.1	1.3
час мин	0.6	0.75	0.9	1.1
d1 макс.	10	11.5	14	17.5
d1 мин.	9	10.5	13	16.5
г макс	0.6	0.7	0.9	1.2
р мин	0.2	0.25	0.4	0.4
Макс	3.2	4	5	5

Precision Engineered Face Projection Welding Bolt

Проверка качества и сертификация

Чтобы получить стабильные сварные швы с помощью болтов для сварки с торцевыми выступами Precision, следите за чистотой поверхностей основного металла. Используйте электроды, которые спроектированы правильно и находятся в хорошей форме. Строго соблюдайте настройки сварки — ток, время, давление, время выдержки. И убедитесь, что выступы болта совпадают.

Регулярное проведение разрушающих испытаний, таких как испытания на крутящий момент или сдвиг, важно для того, чтобы держать процесс под контролем.
