Шпилька с двойным концом типа B

Двусторонние шпильки типа B имеют резьбу на обоих концах и полированный стержень посередине. Диаметр полированного стержня примерно равен делительному диаметру резьбы и обладает хорошей гибкостью. Шпильки, производимые поставщиком Xiaoguo®, долговечны и соответствуют стандарту реализации GB/T 900-1988.

Отправить запрос

Описание продукта

Двусторонняя шпилька типа B представляет собой металлический стержень с резьбой на обоих концах. Длины нитей на обоих концах различны, что позволяет адаптировать их к соединительным материалам разной толщины. Диаметр средней гладкой части стержня такой же, как и диаметр резьбы, что делает его очень гибким в использовании.

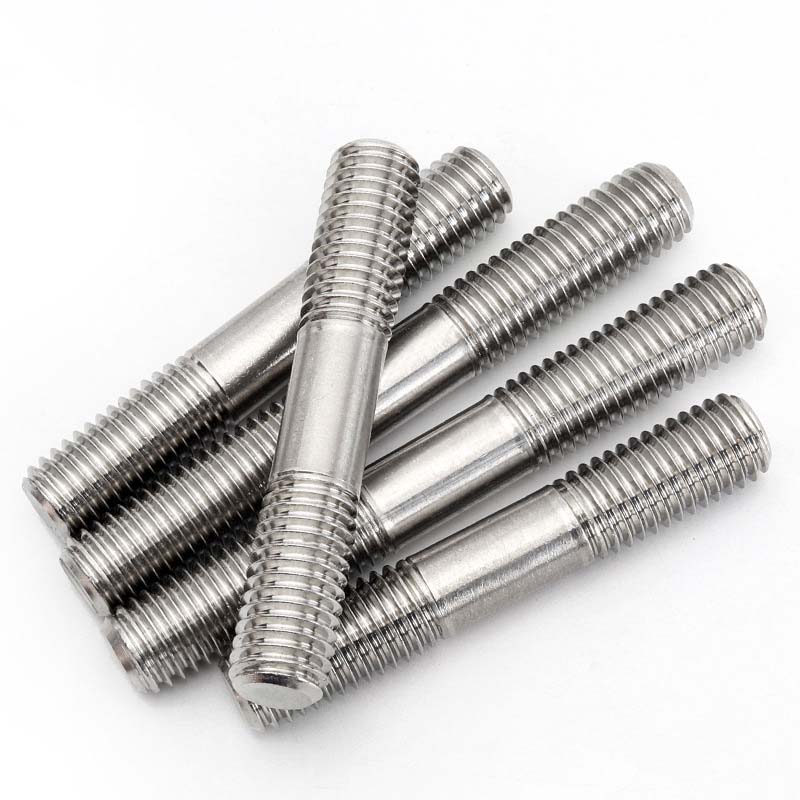

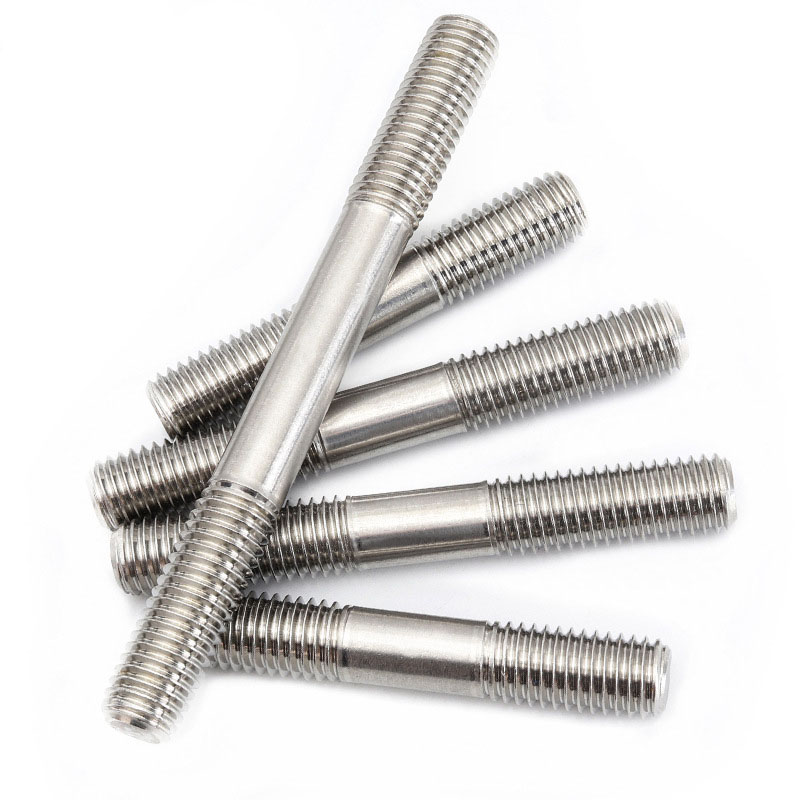

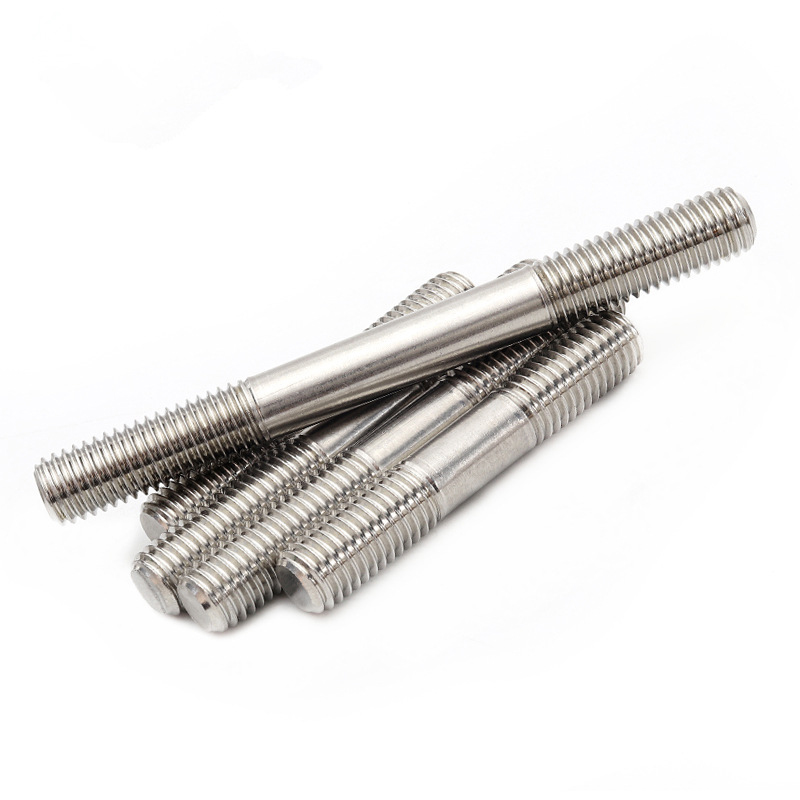

Type B Double End Stud

Приложения и параметры

Двусторонние шпильки типа B используются в машиностроении. При сборке станка используйте его для фиксации рабочего стола и станины. Вверните короткий конец в резьбовое отверстие станины, а после того, как длинный конец пройдет через рабочий стол, затяните его гайкой. Он может выдерживать вибрацию во время обработки.

При ремонте двигателя для замены торцевой крышки используются шпильки типа Б. Короткий конец прикреплен к корпусу двигателя, а длинный конец соединен с торцевой крышкой, чтобы гарантировать, что торцевая крышка не ослабнет во время работы двигателя, и защитить внутренние части. Они выдерживают вибрацию и вес во время работы оборудования, предотвращают смещение оборудования и обеспечивают безопасность производства.

Эти шпильки с двойным концом B решили проблему выравнивания. Сначала полностью вверните шпильки в один компонент, затем отрегулируйте положение и, наконец, затяните гайку на свободном конце. Это очень важно для выравнивания механического основания на неровных прокладках. Они смогут равномерно распределить нагрузку. Равномерное зацепление нитей на обоих концах может предотвратить неравномерное напряжение в опорной системе или соединениях моста.

Параметры продукта

Пн.	М2	М2,5	М3	М4	М5	М6	М8	М10	М12	М14	М16
P	0.4	0.45	0.5	0.7	0.8	1	1.25	1.5	1.75	2	2
б1 мин.	3.4	4.4	5.4	7.25	9.25	11.1	15.1	18.95	22.95	26.95	31.75
б1 макс	4.06	5.06	6.60	8.75	10.75	12.90	16.90	21.05	25.05	29.05	33.25
дс	2	2	3	4	4	5	7	9	11	13	15

Преимущества

Шпильки с двойным концом типа B отличаются высокой адаптируемостью. Поскольку длина резьбы на обоих концах разная, более толстую базовую деталь можно вкрутить с одной стороны, а более тонкую закрепить гайкой с другой стороны, без необходимости использования дополнительных шайб. Например, при креплении основания оборудования короткий конец вкручивается в бетонный фундамент, а длинный конец проходит через заднюю крышку и затягивается гайкой. Операция проста.
