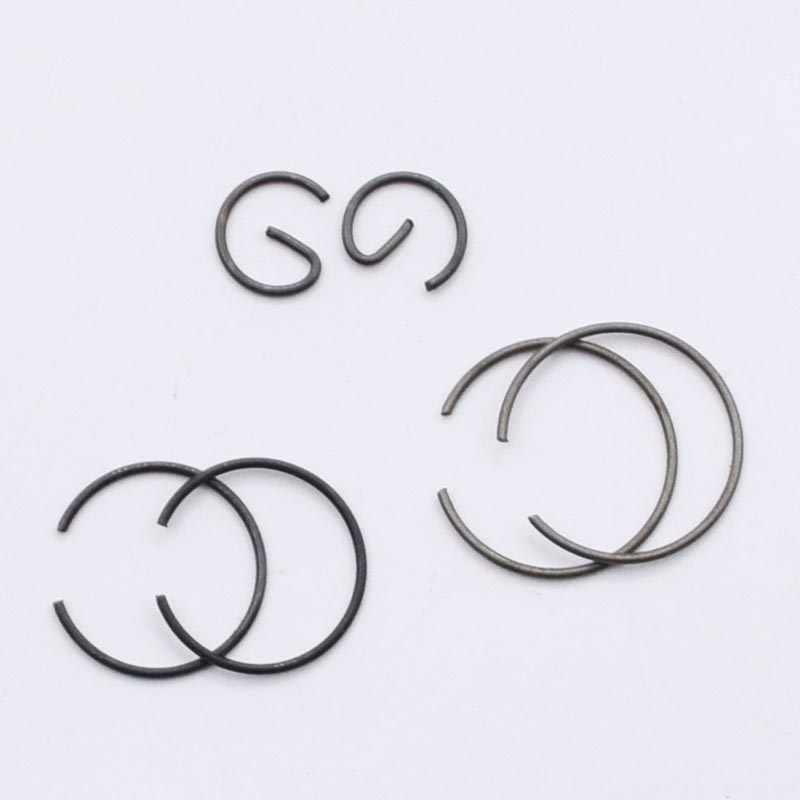

Стопорные кольца из круглой проволоки

Ниже приводится введение в принцип работы стопорных колец из круглой проволоки со стопорным кольцом.

1. Структурный фундамент

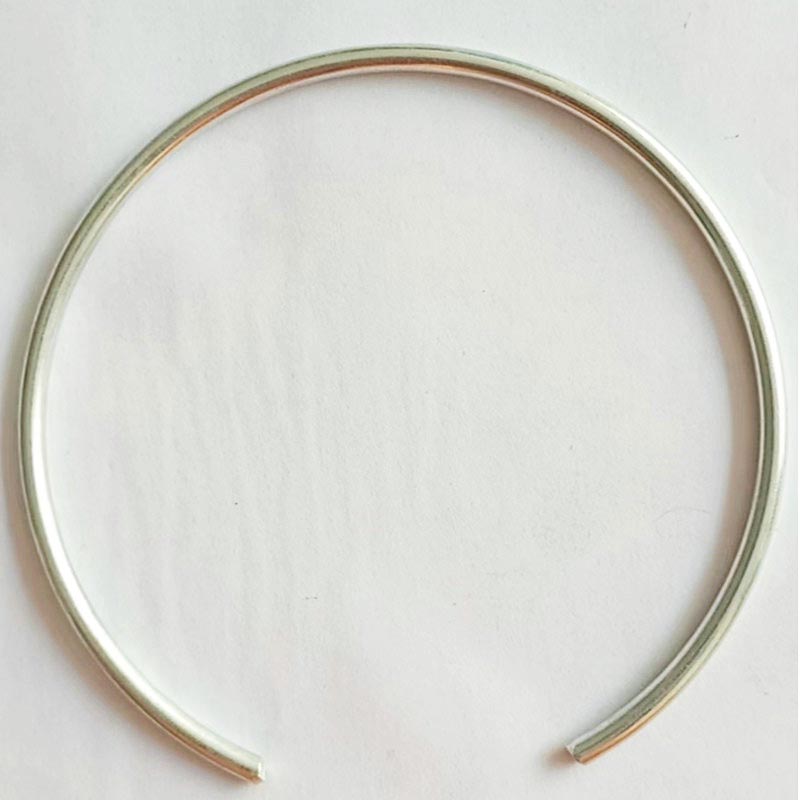

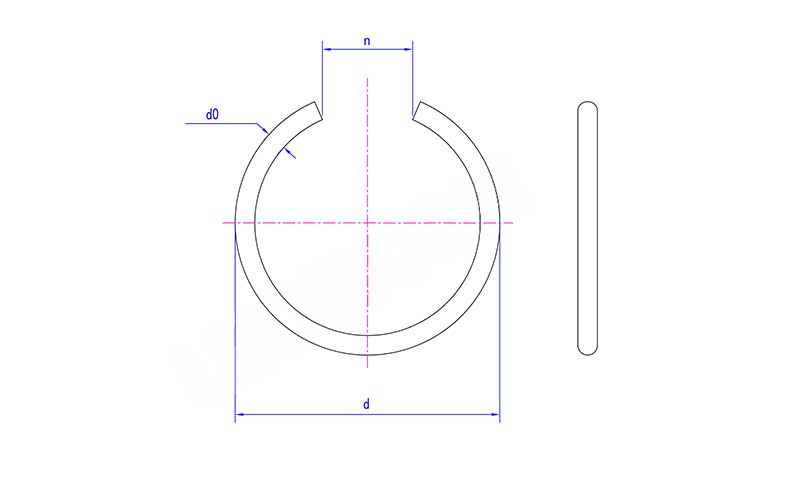

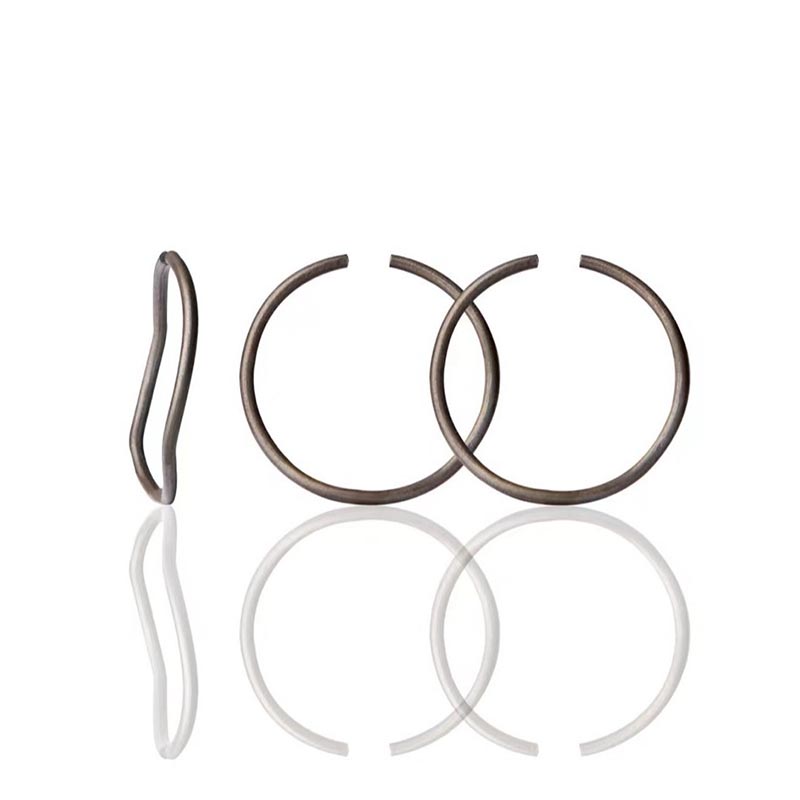

Стопорные кольца из круглой проволоки изготавливаются путем наматывания проволоки из пружинной стали круглого сечения в круглое кольцо с отверстием.

В свободном состоянии его внешний диаметр немного больше диаметра установочного отверстия мишени. Поскольку поперечное сечение круглое, все кольцо не имеет острых краев и, следовательно, не поцарапает стенку отверстия или сопрягаемые детали во время установки или использования.

2. Процесс установки

Компресс

Используйте плоскогубцы с торцевыми головками, чтобы захватить оба конца отверстия, и приложите силу, чтобы сжать плоскогубцы. В этот момент стопорные кольца из круглой проволоки сжимаются в радиальном направлении, их внешний диаметр становится меньше и превращается в круглое кольцо, размер которого меньше диаметра установочного отверстия.

Вставьте в отверстие

В сжатом состоянии вставьте стопорное кольцо целиком в отверстие и протолкните его в заранее выточенное положение круглой канавки.

Выпускать

Освободите фиксирующий зажим. Стопорное кольцо теряет ограничение внешней силы и, опираясь на запасенную потенциальную энергию упругости, расширяется наружу.

Поскольку наружный диаметр в свободном состоянии больше диаметра отверстия, стопорное кольцо плотно войдет в дно канавки и не сможет быть вытащено из отверстия.

Завершение позиционирования

После вставки стопорного кольца в паз внутри отверстия образуется гладкая кольцевая ступенчатая поверхность. Деталь, которую необходимо позиционировать, должна быть плотно прикреплена к этой ступеньке, чтобы она была ограничена определенным осевым положением внутри отверстия и не могла выскользнуть наружу.

3. Разбивка основного принципа работы

Свободное состояние: внешний диаметр > диаметр отверстия, невозможно вставить непосредственно в отверстие.

Сжатое состояние: внешний диаметр < диаметра отверстия (с использованием упругой деформации), стопорная пружина прилагает усилие, диаметр уменьшается.

Вставка в слот: сохраните сжатое состояние и отправьте в положение канавки.

После отпускания рабочее состояние: внешний диаметр восстанавливается > диаметра отверстия (ограничен стенкой канавки), упругая восстанавливающая сила преобразуется в радиальное давление, в результате чего стопорные кольца из круглой проволоки плотно прилегают к нижней части канавки.
