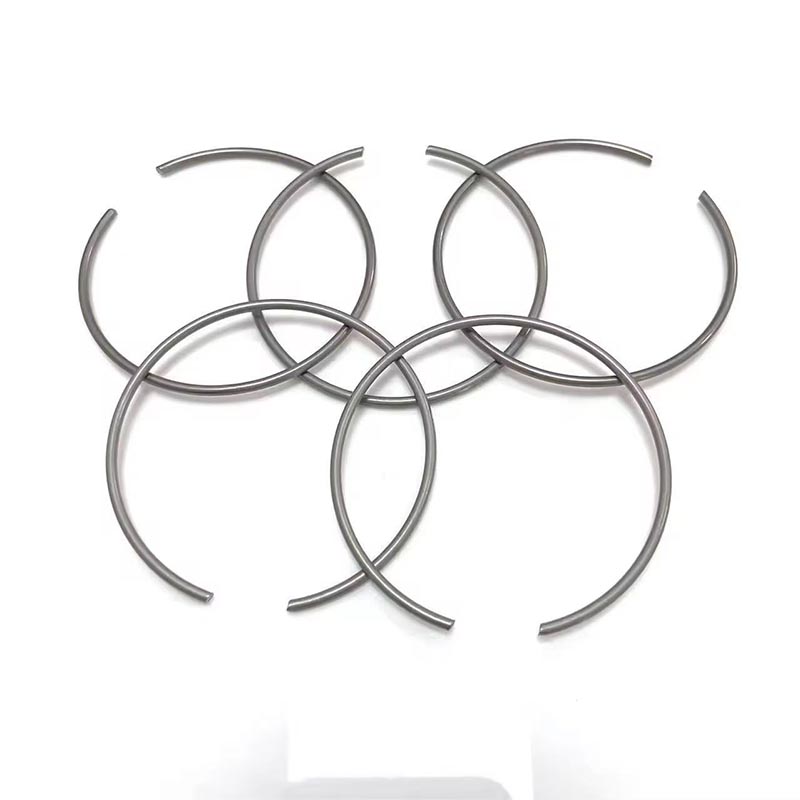

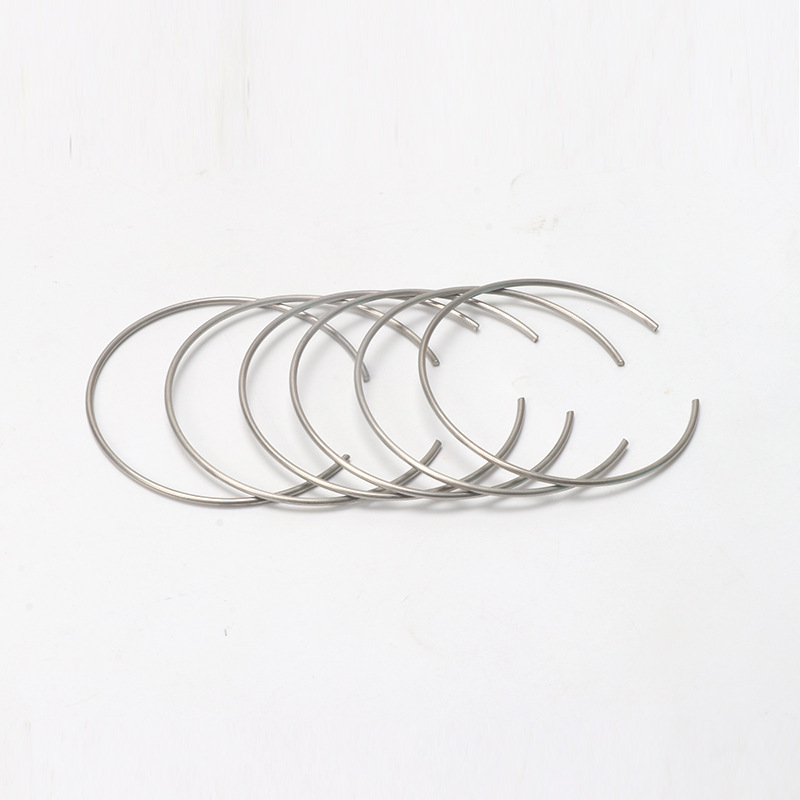

Круглые проволочные зажимы C Внутренние стопорные кольца

Это инструкция по установке внутренних стопорных колец с круглыми проволочными зажимами C, которую мы кратко изложили. Он предназначен для использования техническими специалистами и операторами на объекте.

1. Проверка перед установкой

Внутренние стопорные кольца зажимов круглой проволоки C должны быть установлены в предварительно обработанную круглую канавку внутри отверстия. Размер канавки напрямую определяет осевую несущую способность и срок службы зажимного кольца.

Края канавки должны быть скошены или закруглены, а глубина, ширина и радиус нижнего угла канавки должны соответствовать стандартам.

2.Выберите правильный инструмент

Необходимо использовать плоскогубцы для внутренних стопорных колец.

Диаметр кулачков должен соответствовать отверстию стопорного кольца, а кулачки должны плотно прилегать друг к другу, не будучи слишком свободными или слишком тугими.

3. Подробные инструкции по установке

 Наденьте защитные очки.

Вставьте кончики плоскогубцев в два отверстия для ушей кольца. Убедитесь, что они сидят хорошо и не выскользнут.

 Сожмите ручки, чтобы сжать кольцо до тех пор, пока его внешний диаметр не станет меньше отверстия.

 Держите его сжатым. Вставьте кольцо в отверстие и опустите его в канавку. Делайте это осторожно, чтобы кольцо не наклонилось и не оторвалось.

Медленно отпустите ручку зажима, чтобы стопорное кольцо естественным образом раскрылось в канавке.

Снимите стопорные клещи и проверьте качество установки внутренних стопорных колец зажимов круглой проволоки.

Примечания для внимания

1. Всегда носите защитные очки.

Внутренние стопорные кольца с круглыми проволочными зажимами C могут вылетать на высокой скорости на несколько метров.

2. Не используйте погнутые зажимы.

Если хомут деформирован, имеет слишком большое или маленькое отверстие или имеет явные вмятины, его необходимо выбросить и заменить новым.

3. Обратите внимание на направление установки.

Некоторые зажимы С-образной формы имеют острые и гладкие края. Острые кромки должны быть обращены в сторону приложения осевого усилия, а гладкие кромки должны быть обращены ко дну отверстия. Направление должно быть подтверждено перед установкой.

4. Очистите паз перед установкой.

Масло, железные опилки и ржавчина не позволят стопорному кольцу полностью войти в канавку.

5.Убедитесь, что размер отверстия соответствует размерам канавки.

6. Используйте плоскогубцы правильного типа.

Внутренние стопорные кольца зажимов круглой проволоки C для отверстий необходимо затягивать с помощью плоскогубцев для стопорных колец; никакие другие инструменты не должны использоваться в качестве замены.
