Валы с круглыми проволочными стопорными кольцами

Закругленные края валов стопорных колец круглой проволоки производства завода Xiaoguo® не имеют штамповочных заусенцев, что предотвращает появление царапин на деталях в процессе эксплуатации и обеспечивает безопасность и надежность всего процесса сборки.

Отправить запрос

Описание продукта

Стопорные кольца из круглой проволоки представляют собой тип крепежа с осевым позиционированием, который имеет простую конструкцию, низкую стоимость и простую установку. Они изготавливаются путем намотки и резки проволоки из пружинной стали круглого сечения, а форма их представляет собой С-образное кольцо с отверстием. Благодаря своей собственной эластичности они могут входить в полукруглые канавки на валу, образуя «плечик» для фиксации таких компонентов, как подшипники и шестерни, предотвращая их осевое перемещение на валу.

Основная конструкция и принцип установки

Опираясь на упругую деформацию, валы стопорных колец из круглой проволоки с внешним диаметром, превышающим диаметр вала, расширяются при установке, вписываются в полукруглую канавку в верхней части вала и полностью возвращаются в нижнюю часть канавки после отпускания для достижения фиксации.

Тип открытия

Он делится на два типа: один с инструментальным отверстием (которое можно собирать и разбирать с помощью плоскогубцев) и другой без отверстия (для облегчения установки на конце обычно оставляют определенный угол зажима).

Форма поперечного сечения

Использование круглой проволоки резко контрастирует со стопорными кольцами квадратного/прямоугольного сечения, изготовленными методом штамповки.

Преимущества продукта

Принимая во внимание конструктивные особенности валов стопорных колец из круглой проволоки, продемонстрированы следующие основные преимущества и характеристики:

Высокое соотношение цены и качества

Валы стопорных колец из круглой проволоки изготовлены из стальной проволоки в качестве сырья, что практически не приводит к образованию отходов на кромках и углах. Это позволяет избежать высокой стоимости форм и является экономичным и эффективным вариантом.

Простая установка

Монтаж и демонтаж обычно можно выполнить с помощью стандартных плоскогубцев, что помогает повысить эффективность сборки и обслуживания.

Компактное пространство

Он имеет компактную конструкцию и не занимает много места на валу или внутри отверстия. Благодаря этому он хорошо подходит для труднодоступных мест, где пространство ограничено.

Несущие характеристики

Максимальная тяга, которую он может выдержать, обычно меньше, чем у моделей с круглым или прямоугольным поперечным сечением. Поэтому он больше подходит для легких и средних нагрузок.

Выбор материала

Валы стопорных колец из круглой проволоки обычно изготавливаются из пружинной или нержавеющей стали. Вы также можете выбрать отделку поверхности, например черную окись или фосфатирование, чтобы обеспечить некоторую защиту от ржавчины.

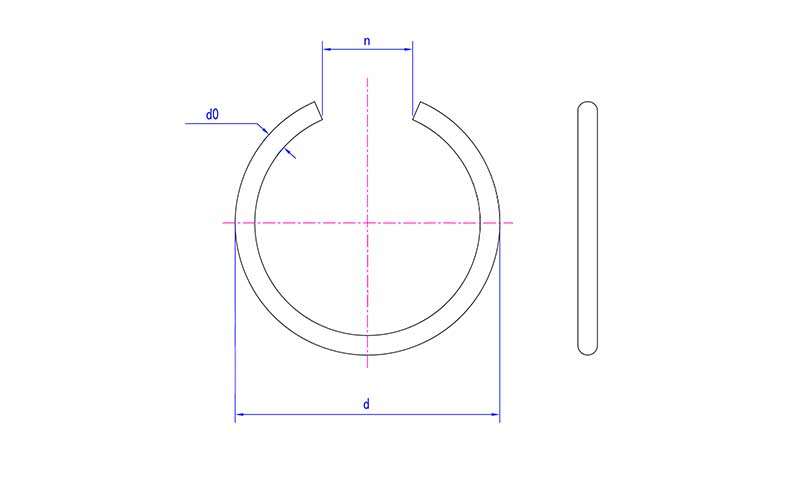

Round Wire Snap Rings Shafts

Пн.	Φ26	Φ28	Φ30	Φ32	Φ35	Φ38	Φ40	Φ42	Φ45	Φ48	Φ50
д макс	29.02	31.12	33.12	35.62	39	42	44	46	49	52.2	54.2
д мин	28.5	30.5	32.5	35	38	41	43	45	48	51	53
д0	2	2	2	2.5	2.5	2.5	2.5	2.5	2.5	2.5	2.5
n	10	10	10	12	12	12	12	16	16	16	16
